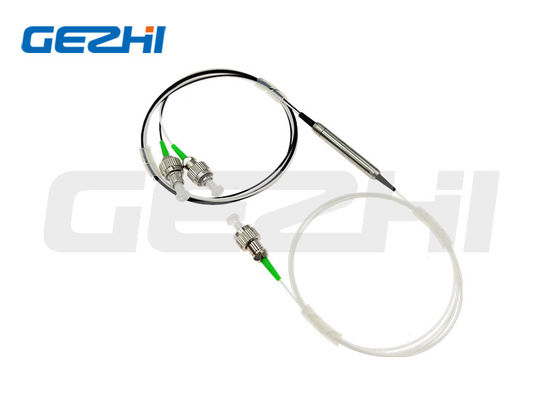

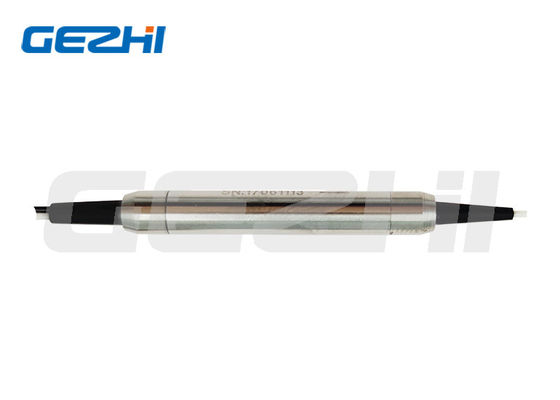

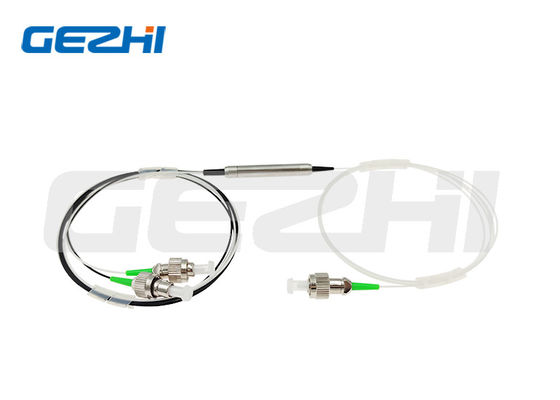

Niedriger Einsetzverlust 3-Port-optischer Zirkulator mit hoher Kanalisolation und kompakter Verpackung

Name: Niedriger Einsetzverlust 3-Port-optischer Zirkulator mit hoher Kanalisolation und kompakter Verpackung
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: optischer Zirkulator 3-port
Price: 88.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	optischer Zirkulator 3-port
MOQ:	1pc
Preis:	US$59-US$118
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Häfen:

3 Häfen

Steckertyp:

SC/FC/LC/ST

Wellenlängenbereich:

1310±30 oder 1550±30 oder 1585±30

Isolierung:

≥50 dB

Rückflussverlust:

≥50 dB

Paketabmessungen:

Φ5,5xL50 oder Φ5,5xL63

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

FC-Verbindungsstück-optischer Zirkulator

Faser-passive Optikkomponenten

3 Hafen-optischer Zirkulator

Beschreibung des Produkts

Optischer Kreislauf mit Rückspiegelung 3 Ports Fasermodul mit FC-Anschluss

Beschreibung des Produkts

Die optischen Zirkulatoren von Gezhi haben viele Anwendungen in optischen Schaltkreisen und optischen Kommunikationssystemen zur Umleitung von bidirektionalen optischen Signalen in verschiedene Ports.

Ein optischer Zirkulator ist eine spezielle Faseroptikkomponente, die verwendet werden kann, um optische Signale zu trennen, die in entgegengesetzte Richtungen in einer optischen Faser reisen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Ein optischer Zirkulator ist ein dreiportiges Gerät, das so konstruiert ist, daß das Licht, das in einen der beiden Ports eintritt, aus dem nächsten ausgeht.aber wenn ein Teil des ausgestrahlten Lichts zurück in den Zirkulator reflektiert wird, kommt es nicht aus Port 1, sondern aus Port 3.

Anwendungen
Add-Drop-Multiplexing

Glasfasersensoren
Bidirektionale Signalübertragungssysteme
Zwei-Wege-Pumpen
Verbindungsgeräte zur linearen chromatischen Dispersionskompensation

Eigenschaften
Niedriger Einsetzverlust
Niedrige PDL
Isolierung des Hochkanals
Kompaktes Paket
Hohe Zuverlässigkeit und Stabilität
Kostenwirksam

Spezifikation

Parameter		P-Klasse
Ausstattung		Hafen 1 zu Hafen 2 zu Hafen 3
Betriebswellenlänge (nm)		1310±30 oder 1550±30 oder 1585±30
Isolierung (dB)	Typisch	0.6
	Höchstbetrag	0.8
Typische Isolierung (dB)		≥ 50
Mindestisolation (dB)		≥ 40
Kreuzgespräche (dB)		≥ 50
Polarisierungsabhängiger Verlust (dB)		< 015
Polarisierungsmodus Dispersion		< 01
Rückkehrverlust (dB)		≥ 50
Leistungsumfang (mW)		500
Betriebstemperatur (°C)		-10 ~ +75
Abmessung der Verpackung (mm)		Φ5.5xL50 oder Φ5.5xL63

Anwendungsschema

Wie auf dem Bild zu sehen ist, befindet sich ein Zirkulator an beiden Enden der Faser. Jeder Zirkulator funktioniert, um ein Signal in eine Richtung hinzuzufügen, während das Signal in der anderen entfernt wird..

Durch einen Circulator können optische Signale durch eine einzelne Faser in zwei Richtungen gesendet werden.

Niedriger Einsetzverlust 3-Port-optischer Zirkulator mit hoher Kanalisolation und kompakter Verpackung 0
