| Brand Name: | GEZHI or OEM |
| Modellnummer: | optischer Zirkulator 3-port |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

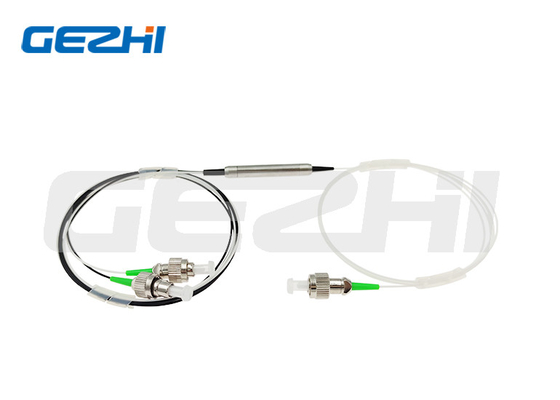

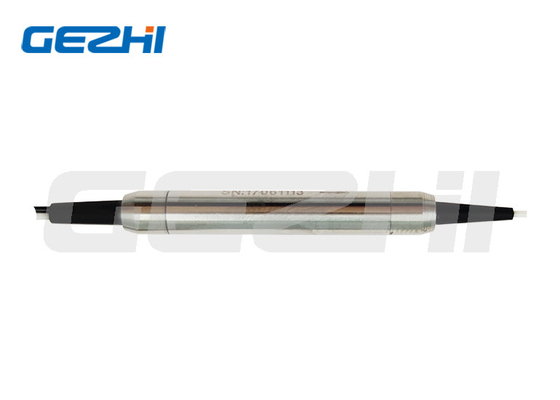

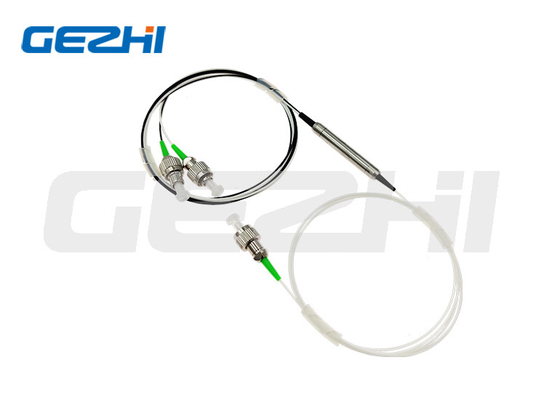

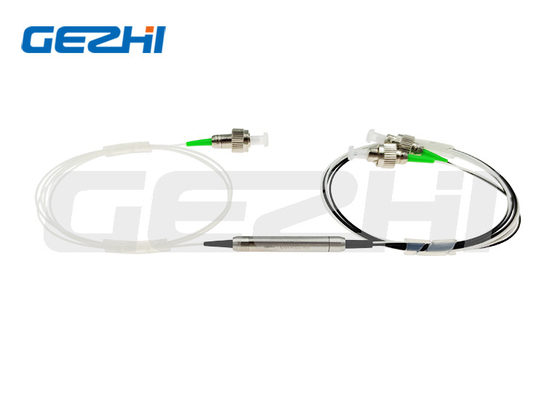

Niedriges Hafen-Faser-Modul des hintere Reflexions-optisches Zirkulator-3 mit FC-Verbindungsstück
Produkt-Beschreibung
Gezhis optische Zirkulatoren haben viele Anwendungen in den optischen Stromkreisen und Systeme der optischen Nachrichtenübertragung für das Umadressieren von bidirektionalen optischen Signalen in verschiedene Häfen.
Ein optischer Zirkulator ist eine spezielle Glasfaserkomponente, die benutzt werden kann, um optische Signale zu trennen, die in entgegengesetzte Richtungen in ein aus optischen Fasern reisen, analog zur Operation eines elektronischen Zirkulators. Ein optischer Zirkulator ist ein Dreihafengerät entwarf solches dieses Licht, das alle Portausgänge vom folgenden einträgt. Dies heißt, dass, wenn Licht Hafen 1 kommt, es von Hafen 2 ausgestrahlt wird, aber, wenn etwas von dem ausgestrahlten Licht zurück zu dem Zirkulator reflektiert wird, kommt es nicht Port1, aber stattdessen aus Ausgänge von Port3. heraus.
Anwendungen
Hinzufügen-Tropfen-Mehrkanalausrüstung
Faser-Sensoren
Bidirektionale Signalübertragungs-Systeme
Bidirektionales Pumpen
Verbindene chromatische Streuungs-Ausgleichs-Inline-Geräte
Eigenschaften
Niedrige Einfügungsdämpfung
Niedrige PDL
Hohe Kanal-Isolierung
Kompaktes Paket
Hohe Zuverlässigkeit u. Stabilität
Kosteneffektiv
Spezifikation
| Parameter | P-Grad | |
| Konfiguration | Port1, zum 2 bis Port3 zu tragen | |
| Operations-Wellenlänge (Nanometer) | 1310±30 oder 1550±30 oder 1585±30 | |
| Isolierung (DB) | Typisch | 0,6 |
| Maximum | 0,8 | |
| Typische Isolierung (DB) | ≥50 | |
| Minimale Isolierung (DB) | ≥40 | |
| Quergespräch (DB) | ≥50 | |
| Polarisations-abhängiger Verlust (DB) | <0> | |
| Polarisations-Modus-Streuung | <0> | |
| Rückflussdämpfung (DB) | ≥50 | |
| Energie-Behandlung (mW) | 500 | |
| Opterating-Temperatur (℃) | -10~+75 | |
| Paketmaß (Millimeter) | Φ5.5xL50 oder Φ5.5xL63 | |
Anwendungs-Diagramm
Wie das Bild darstellt: Ein Zirkulator befindet sich an beiden Enden der Faser. Jeder Zirkulator arbeitet, um ein Signal in einer Richtung beim Entfernen des Signals in der anderen hinzuzufügen. Sehen Sie das Beispiel nach links.
Zirkulator kann benutzt werden, um optische Signale durch eine einzelne Faser in zwei Richtungen zu senden.
|
|
