| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-rotes/blaues Verdrahtungshandbuch |
| MOQ: | 1 |
| Preis: | Get Latest Price |
| Delivery Time: | Tage 2~7working |

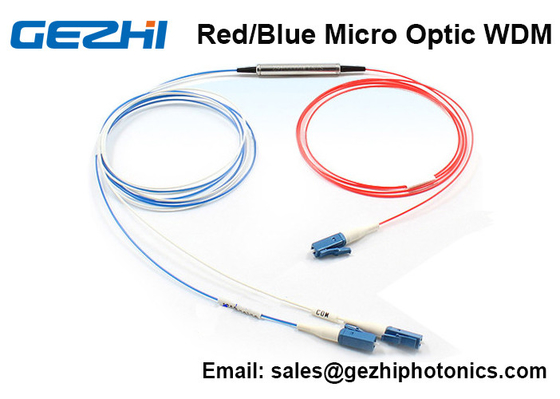

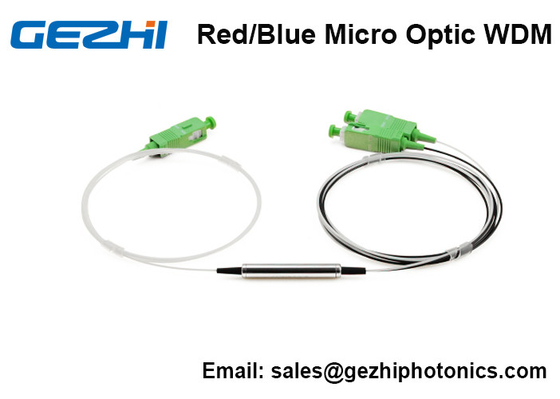

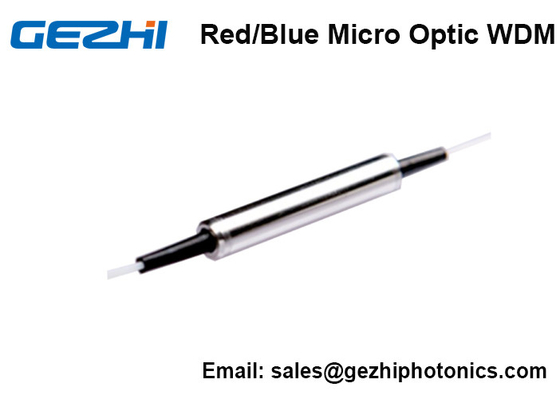

Roter/blauer Filter Mikro-Optik-Hafen C Verdrahtungshandbuchs 3 Bandes in DWDM-System
GEZHI 1x2 rotes/blaues Band-Filter DWDM ist ein passives Mikrooptikgerät, das auf umweltsmäßig stabiler Dünnfilmfiltertechnik basiert. Es wird hauptsächlich verwendet, um rote Bandwellenlängensignale und Wellenlängensignale des blauen Bandes in c-Band, in den bidirektionalen DWDM Systemen der einzelnen Faser und im Verstärkungssystem der hohen Leistung zu trennen oder zu kombinieren. Die Komponenten werden mit dem breiten Durchlassbereich, niedriger Einfügungsdämpfung, Verlust der hohen Rendite, ausgezeichneter Klimastabilität und der hohen Leistung gekennzeichnet, die Fähigkeit behandelt.
In einem DWDM-Modul das einen roten/blauen Filter benutzt, ein Mux möglicherweise wird kombiniert mit einem Demux. Zum Beispiel kombiniert das Mux DWDM-Kanäle im roten Band, während das Demux DWDM-Kanäle im blauen Band trennt. Unter Verwendung eines roten/blauen Filters kann man das Rot kombinieren übertragen Kanäle und die blauen Empfangskanäle auf eine einzelne Faser.
Eigenschaften
Anwendung
Leistungsangaben
| Art | MWDM | ||
| Durchlauf-Kanal-Wellenlänge | Nanometer | 1549.12~1562.83 (rot) | 1530.13~1541.55 (Blau) |
| Reflexionskanal Wellenlänge | Nanometer | 1530.13~1541.55 (Blau) | 1549.12~1562.83 (rot) |
| Durchlauf-Kanaleinfügungsdämpfung | DB | ≤0.50 | |
| Reflexions-Kanaleinfügungsdämpfung | DB | ≤0.40 | |
| Kanal-Kräuselung | DB | ≤0.3 | |
| Nebenkanalisolierung | DB | ≥30 | |
| Eilkanalisolierung | DB |
≥15
|
|
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Wärmebeständigkeit | dB/℃ | ≤0.005 | |
| Richtdämpfung | DB | ≥50 | |
| Rückflussdämpfung | DB | ≥45 | |
| Energie-Behandlung | mW | 300 | |
| Betriebstemperatur | ℃ |
-30~+80
|
|
| Lagertemperatur | ℃ | -40~+85 | |
| Max. Zugbeanspruchung | N | 5 | |
| Gehäuseabmessungen | Millimeter | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Anmerkung: 1. umfasst Einfügungsdämpfung nicht Verbindungsstück, jedes Verbindungsstück addiert Verlust 0.2dB.
2. Andere Wellenlänge kann auf die Anfrage des Kunden gemacht werden. Zum Beispiel L-Band R/B, C-/Lband.
Einrichtungs-Informationen
| Wellenlänge | Paket-Spezifikt. | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| R-/B=Red/Bluewellenlänge |
1= Φ5.5mm×34mm 2= 90×20×10 Millimeter 3=100×80×10.5 Millimeter 4= 120×80×18 Millimeter 5=140×115×18 Millimeter 6=19“ 1U Rackmount X= andere |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Mehr Bild:
|
|
