| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-16CH CWDM |
| MOQ: | 1 |
| Preis: | Get Latest Price |
| Delivery Time: | Tage 2~7working |
| Payment Terms: | T/T, Western Union, Paypal |

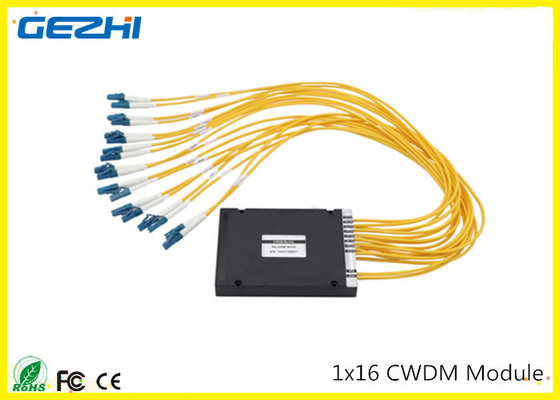

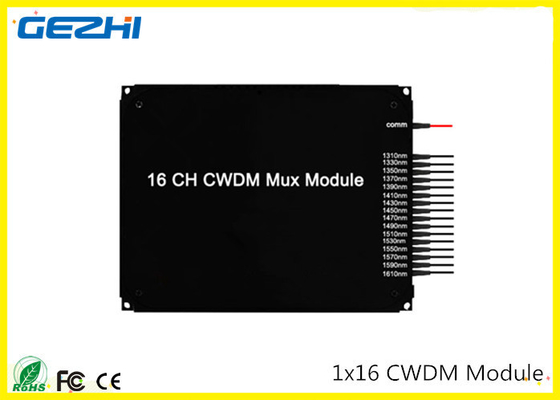

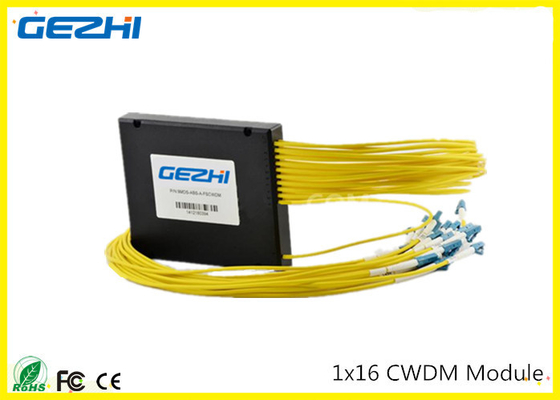

Modul 1x16CH CWDM Mux/Demux
Beschreibung:
CWDM- und DWDM-Technologien liefern eine effektive Art, ein Paar Faserstränge zu teilen und verschiedene zusammenzufügen Kommunikationsschnittstelle wie: 10G, SONET OC-192, STM-64, Faser-Kanal 1G/2G/4G, Gigabit Ethernet, OC3/OC12 oder OC48 und E1/T1, gerade durch die Anwendung von verschiedenen Wellenlängen des Lichtes für jeden Kanal.
Unsere Produktpalette umfasst sehr erschwingliche Lösungen für CWDM- und DWDM-Technologien, mit Minimum oder keinem Management, aber auch Fördermaschinenklassenberufslösungen mit komplettem Management und Kontrollfunktionen, Redundanz auf Faser und Stromversorgung und Telcogradspezifikationen, die bis 80 Kanäle Kapazität DWDM 10G auf einem einzelnen Faserstromkreis oben gehen können.
Unsere optischen Mux Produkte Verdrahtungshandbuchs sind flexibel mit einer preiswerten Lösung, die der Expansion der vorhandenen Faserkapazität ermöglicht, und mit der Plastik-ABS-Modulkassette, dem 19" besteigbarer Kasten des Gestells und Standard-DEM LGX Verpacken verfügbar. Egal was ein bisschen Verbindungsstücke, wie FC, St., Sc, LC, etc., ganz verfügbar sind und wir verschiedene Verbindungsstücke auf einem Gerät auch mischen können.
Anwendung CWDM Mux Demux:
Spezifikation:
| Parameter | Einheit | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Kanal-Wellenlänge | Nanometer | 1270~1610nm und 1271~1611 | |||||||||
| Mittelwellenlänge Genauigkeit | Nanometer | ±0.5 | |||||||||
| Kanalabstand | Nanometer | 20 | |||||||||
| Kanaldurchlassbereich (@-0.5dB Bandbreite) | Nanometer | >13 | |||||||||
| Einfügungsdämpfung | DB | 0,8 | 1,5 | 2,5 u. 1,8 | 5,2 u. 3,5 | ||||||
| Kanal-Kräuselung | DB | 0,3 | |||||||||
| Isolierung | Angrenzend | DB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Nicht-angrenzend | DB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Trägheits-Verlust-Temperatur-Empfindlichkeit | dB/℃ | <0> | |||||||||
| Wellenlängen-Temperatur-Verschiebung | nm/℃ | <0> | |||||||||
| Polarisations-abhängiger Verlust | DB | <0> | |||||||||
| Polarisations-Modus-Streuung | DB | <0> | |||||||||
| Richtdämpfung | DB | >50 | |||||||||
| Rückflussdämpfung | DB | >45 | |||||||||
| Höchstleistungs-Behandlung | mW | 300 | |||||||||
| Opterating-Temperatur | ℃ | -5~+75 | |||||||||
| Lagertemperatur | ℃ | -40~85 | |||||||||

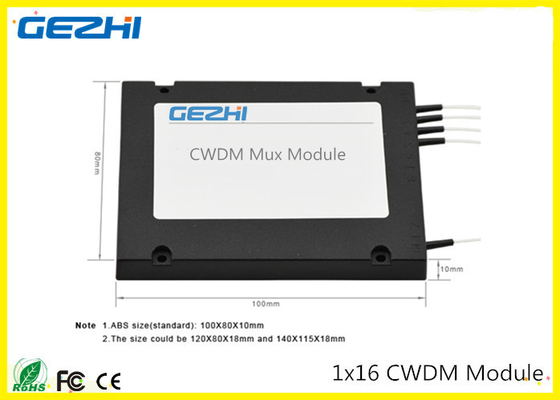

| Paketmaß | Millimeter | L100xW80xH10 | L141xW115xH18 | ||||||||
Anmerkung:
1. Spezifiziert ohne Verbindungsstücke. Fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
2. Wir können niedrige Einfügungsdämpfungslösung auch machen. Zu mehr Information emailen Sie shirley@gezhiphotonics.com bitte
Front Panel Details:
Bild 4CH der Doppelfaser CWDM, als Hinweis
①Allgemeiner Hafen:
Sc, FC, LC, St. mit UPC-/APCverbindungsstücken verfügbar.
②Monitorhafen:
Monitor-Hafen, unterschiedlicher Hahnprozentsatz für Ihre Wahl (5%, 1%)
Sc, FC, LC, St. mit UPC-/APCverbindungsstücken verfügbar.
③Verbesserungs-Hafen:
Verbesserungs-Hafen, unterschiedliche Isolierung für Ihre Wahl (<15db>
Sc, FC, LC, St. mit UPC-/APCverbindungsstücken verfügbar.
④Standardhafen 1310nm/1550nm:
Hafen des Durchlassbereichs 1310nm: unterschiedliche Isolierung für Ihre Wahl (15dB~30dB, 30dB~40dB), unterdessen unterschiedliche Bandbreite für Ihre Wahl (±50nm, ±6.5nm)
Hafen des Durchlassbereichs 1550nm: unterschiedliche Isolierung für Ihre Wahl (15dB~30dB, 30dB~40dB), unterdessen unterschiedliche Bandbreite für Ihre Wahl (±50nm, ±6.5nm)
Sc, FC, LC, St. mit UPC-/APCverbindungsstücken verfügbar.
⑤Mux-/Demuxhafen für spezifische Wellenlängen:
Es gibt achtzehn Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm, mit jedem Schritt 20nm für Ihre Wahl.
Sc, FC, LC, St. mit UPC-/APCverbindungsstücken verfügbar.
Einrichtungs-Informationen:
| CWDM | XX | X | XX | X | X | XX |
| Zahl von Kanälen |
Confi - guration |
1. Kanal | Faser-Art | Faser-Länge | In-/Outverbindungsstück | |
|
Kanal 04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 N=N-Kanal |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
Faser 1=Bare loses Rohr 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=. 6=LC S=Specify |
|
|
