| Brand Name: | GEZHI or OEM |
| Modellnummer: | Modul 1x4 CH CCWDM |
| MOQ: | 1 für Modul 1x4 CH CCWDM |
| Preis: | Get Latest Price |
| Delivery Time: | Tage 2~7working |

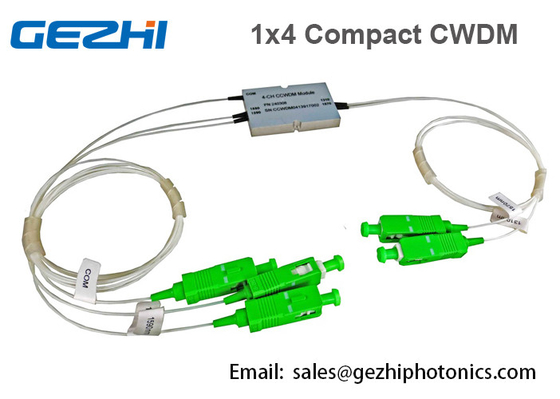

1x4 CH optisches CCWDM Mux/Demux-Modul im passiven optischen Netz
GEZHI-Photonik CCWDMs. Kompakte grobe Wellenlängenabteilungsmehrfachkoppler oder CCWDMs, sind integrierte optische Module, die entworfen sind, um optische Leistung erheblich zu verbessern, bei der Verringerung von Herstellungskosten, in einem Paket weniger als 1/4 die Größe von herkömmlichen CWDM-Modulen.
Unsere hohe Wellenlängengenauigkeit und -stabilität CCWDMs-Eigenschaft, niedrige Einfügungsdämpfung, hohe Isolierung, abhängiger Verlust der niedrigen Polarisation und ein Epoxid-freier Strahlengang. Unser Telcordia 1209/1221-qualified CCWDM errichtet auf eigener Plattform der optischen Bank GEZHI-Photoniken, und wir glauben, dass sie den kleinsten Abdruck von jedem vergleichbaren CWDMs hat. Mit einem Kanalabstand von 20 Nanometer und breite Bandpasseigenschaften, lässt sie Datacom- oder Telekommunikationsnetzanwendungen mit preiswerten ungekühlten Lasern zu. Diese CCWDM Mux/Demuxes sind in vier oder acht Kanälen verfügbar und schließen einen Expansionshafen für 16 Kanalsysteme mit ein.
Eigenschaften
Anwendungen
Parameter:
| Beschreibung | Einheit | Minute | Typisch | Maximum. | ||
| Optionaler Kanalverlust | DB | 0,8 | 1,0 | |||
| Durchlaufbandbreite | Nanometer | 13 | ||||
| Flachheit | DB | 0,3 | 0,5 | |||
| Nebenkanalisolierung | DB | 30 | 35 | |||
| Nicht Nebenkanalisolierung | DB | 40 | 45 | |||
| Richtdämpfung | DB | 55 | ||||
| PDL | DB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| Max. Energie | mw | 300 | ||||
| Durchlaufkanaleinfügungsdämpfung | P | DB | 0,8 | 1,0 | ||
| 1,0 | 1,5 | |||||
| Kanalwellenlänge | Nanometer |
1471 1491 1511 1531 1551 1571 1591 1611 Kann auf Anfrage vorgewählt werden oder jedes mögliches 4channel zwischen 1260-1625 |
||||
| Betriebstemperatur | °C | 0 ~+70 | ||||
| Lagertemperatur | °C | -40 ~+85 | ||||
| Paket | Millimeter | 44 (L) X28 (W) X6 (H) | ||||
CWDM vergleichen CCWDM
Es ist wert, zu merken, dass, obgleich die CWDM-Technologie nicht für eine lange Zeit sehr populär ist, aber bis die Dichtung CWDM-Nachfrage war, Entwickler „die verbesserte“ Technologie haben, zum von Mehrfachkopplern herzustellen.
Im Gegensatz zu der „alten“ nachgewiesenen Kaskadencwdm-Filtertechnik brachte CWDM-Mehrfachkoppler voran, die durch Planartechnik hergestellt wurden.
Diese Technologie bezieht die Schaffung eines komplexen planaren Wellenleiters mit ein, der durch Dünnfilmfilter und Kollimatoren ergänzt wird. die Mehrkanalausrüstungsgeräte, die unter Verwendung dieser Technologie hergestellt werden, werden CCWDM-Mehrfachkoppler (CompactCWDM) genannt.
Über Bild ist eine Innenstruktur von CWDM-Mehrfachkopplern. Auf dem links - ein Klassiker auf der Grundlage von das Filterstadium des Mehrfachkopplers CWDM, recht - CCWDM-Mehrfachkoppler.
CCWDM-Mehrfachkoppler auf die Oberseite lagen nicht an ihrer Größe - wenig populäres an erster Stelle, das größer als eine Streichholzschachtel ist.
Ingenieurinternet-Dienstleister sind von solch einem kleinem Gerät vorsichtig, das außerdem es schwierig war, in einer Standardschalttafel zu regeln.
Größen der Seiten:
Auftrags-Informationen:
| CCWDM4+1- | XXXX- | X | X | XX | X | X |
|
|
Wellenlänge | Grad | Zopf-Art | Länge | Verbindungsstück | Paket |
|
1471 1491 1611 |
P |
Faser 0=bare loses Rohr 1=900um 2=2mm Kabel 3=3mm Kabel |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
