| Brand Name: | GEZHI or OEM |
| Modellnummer: | Modul 8CH CCWDM |
| MOQ: | 1pcs für 8CH CCWDM |
| Preis: | Get Latest Price |
| Delivery Time: | Tage 2~7working |

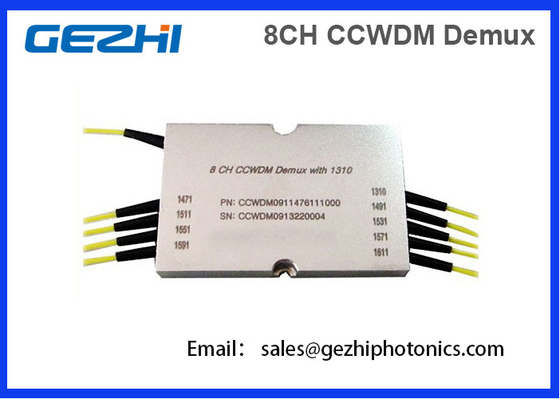

Modul-kompakter grober Wellenlängen-Abteilungs-Mehrfachkoppler 8CH CCWDM
Mini-CCWDMs (kompakte Coasrse-Wellenlängen-Abteilungs-Mehrfachkoppler) werden in einem Vertrag, Raumersparnisentwurfsideal für Behälterberganwendungen angeboten. Mini-CCWDMs sind mit einem Verbesserungshafen verfügbar. Es ist neue Technologie von GEZHI-Photonik. Vergleichen Sie normales CWDM-Modul, die Größe ist Kompakt.
und niedrige inserion loss&High Isolierung.
Grobe Netze der Wellenlängen-Abteilungs-Mehrkanalausrüstung (CWDM) benötigen Mehrfachkoppler-/Demultiplexer(MUX/DEMUX) Module, die optischen Signale der Multiwellenlänge zu kombinieren und aufzuspalten. Diese Module werden im Allgemeinen CWDM MUX/DEMUX genannt. Verbunden mit in hohem Grade zuverlässiger passiver Optik (z.B., CWDMSFP-/SFP+transceiver), ließen modlues CWDM MUX/DEMUX Betreiber vollen Gebrauch von der verfügbaren Faserbandbreite in der Teilnehmeranschluss- und Unternehmensarchitektur machen. GEZHI-Photonik versieht eine Reihe Module CWDM MUX/DEMUX mit so mehr wie 18 Kanäle (20nm gesperrt) in den Simplex- oder Duplexkonfigurationen
Anwendungen
• Zugangs-/Metrocwdm Netze
• VERDRAHTUNGSHANDBUCH PON
• Unternehmensnetzwerke
Eigenschaften
Parameter:
| Beschreibung | Einheit | Minute | Typisch | Maximum. | |||
| Optionaler Kanalverlust | DB | 1,0 | 1,5 | ||||
| Durchlaufbandbreite | Nanometer | 13 | 15 | ||||
| Flachheit | DB | 0,3 | 0,5 | ||||
| Nebenkanalisolierung | DB | 30 | 35 | ||||
| Nicht Nebenkanalisolierung | DB | 35 | 40 | ||||
| Richtdämpfung | DB | 50 | |||||
| PDL | DB | 0,2 | |||||
| PMD | ps | 0,2 | |||||
| Max. Energie | mw | 300 | |||||
| Durchlaufkanaleinfügungsdämpfung | P | DB | 1,0 | 1,5 | |||
| 1,5 | 2,5 | ||||||
| Kanalwellenlänge | Nanometer |
1471 1491 1511 1531 1551 1571 1591 1611 Kann auf Anfrage vorgewählt werden oder jedes mögliches 4channel zwischen 1260-1625 |
|||||
| Betriebstemperatur | °C | -10 ~+70 | |||||
| Lagertemperatur | °C | -40 ~+85 | |||||
| Paket | Millimeter | 44 (L) X28 (W) X6 (H) | |||||
Modul-Spektrum 8ch CCWDM
Größen der Seiten:
CWDM-Anwendung auf Netzwerk-System
Auftrags-Informationen:
| CCWDM8- | XXXX- | X | X | XX | X | X |
| Wellenlänge | Grad | Zopf-Art | Länge | Verbindungsstück | Paket | |
|
1471 1491 1611 |
P |
Faser 0=bare loses Rohr 1=900um 2=2mm Kabel 3=3mm Kabel |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
|
|
