| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-8CH CWDM |
| MOQ: | 1 |
| Preis: | Get Latest Price |
| Delivery Time: | Tage 2~7working |

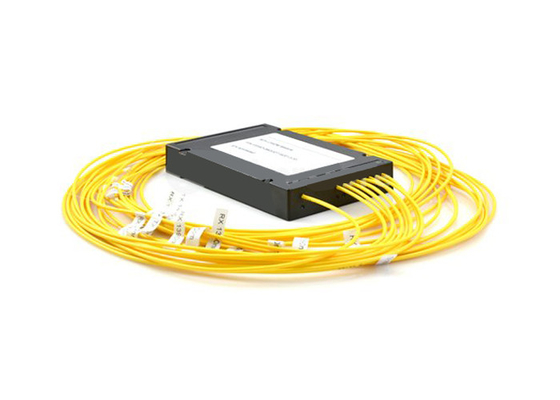

8 Modul 1470~161nm LC des Kanal-CWDM Mux Demux für optisches Transport-Vernetzungs-System
GEZHI-Photonik bietet eine vollständige Auswahl von CWDM Mux-Demux an und optisch addieren Sie Einheiten des Tropfen-Mehrfachkopplers (OADM), um allen Artenanwendungen und -Netzwerk-Lösungen zu entsprechen. Einige allgemeinste sind: Gigabit u. Ethernet 10G, SDH/SONET, ATM, ESCON, Faser-Kanal, FTTx und CATV.
Des Wellenlängenabteilungsmehrfachkopplers des 8Channel GEZHI-Photoniken verwendet einzelne Faser des groben Verbindungsstücks (CWDM Mux/Demux) 1470~1610nm LC im optischen Transport-Vernetzungs-System beschichtende Technologie des Dünnfilms und eigenen Entwurf Nichtflussmetallabbindendes mikrooptikverpackens. Sie liefert niedrige Einfügungsdämpfung, hohe Kanalisolierung, breiten Durchlassbereich, Empfindlichkeit der niedrigen Temperatur und freien EpoxidStrahlengang. Unsere Produkte CWDM Mux Demux stellen der bis Kanal 16 Kanal oder sogar 18 zur Verfügung, der auf einer einzelnen Faser multiplext.

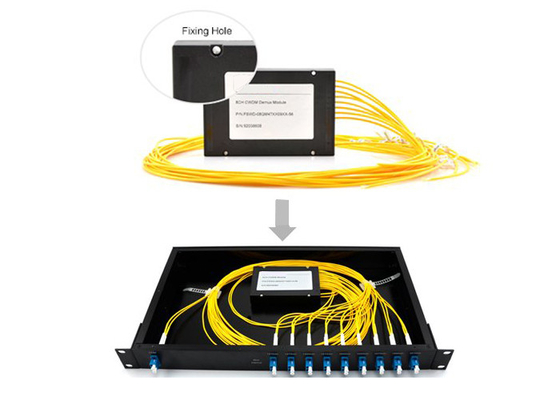

Genau ist die niedrige Einfügungsdämpfung in Verdrahtungshandbuch-Netzen, wir kann auch hinzufügen „überspringen Komponente“ in einem Modul CWDM Mux/Demux, um das IL als Wahl zu verringern erforderlich. Standard-Paketart CWDM Mux/Demux umfassen: ABS-Kastenpaket, LGX-pakcage und 19" 1U rackmount.
Eigenschaften:
Anwendung
Spezifikation:
| Parameter | Kanal 4 | Kanal 8 | Kanal 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanal-Wellenlänge (Nanometer) | 1270~1610 | ||||||
| Mittelwellenlänge Genauigkeit (Nanometer) | ±0.5 | ||||||
| Kanalabstand (Nanometer) | 20 | ||||||
| Kanaldurchlassbereich (@-0.5dB Bandbreite (Nanometer) | >13 | ||||||
| Einfügungsdämpfung (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Kanal-Einheitlichkeit (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Kanal-Kräuselung (DB) | 0,3 | ||||||
| Isolierung (DB) | Angrenzend | N/A | >30 | N/A | >30 | N/A | >30 |
| Nicht-angrenzend | N/A | >40 | N/A | >40 | N/A | >40 | |
| Trägheits-Verlust-Temperatur-Empfindlichkeit (dB/℃) | <0> | ||||||
| Wellenlängen-Temperatur-Verschiebung (nm/℃) | <0> | ||||||
| Polarisations-abhängiger Verlust (DB) | <0> | ||||||
| Polarisations-Modus-Streuung | <0> | ||||||
| Richtdämpfung (DB) | >50 | ||||||
| Rückflussdämpfung (DB) | >45 | ||||||
| Höchstleistungs-Behandlung (mW) | 300 | ||||||
| Opterating-Temperatur (℃) | -5~+75 | ||||||
| Lagertemperatur (℃) | -40~85 | ||||||
| Paketmaß (Millimeter) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
Spezifikation ändert möglicherweise ohne vorherige Ankündigung.
Oben sind Spezifikation für Gerät ohne Verbindungsstück.
Einrichtungs-Informationen
| CWDM | XX | X | XX | X | X | XX |
| Zahl von Kanälen |
Confi - guration |
1. Kanal | Faser-Art | Faser-Länge | In-/Outverbindungsstück | |
|
Kanal 04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 N=N-Kanal |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

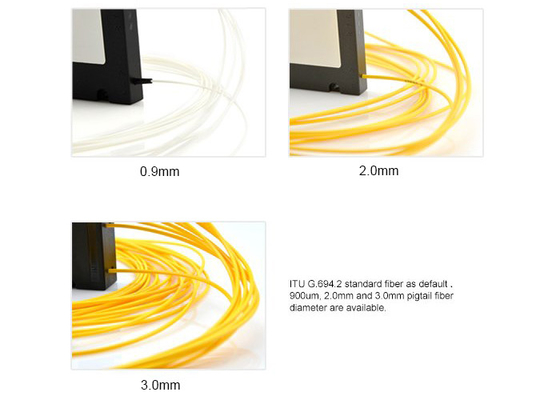

Faser 1=Bare loses Rohr 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |

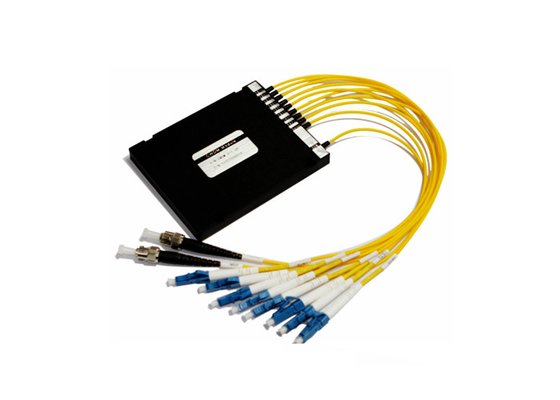

0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=. 6=LC S=Specify |
Passiv-System CWDM Mux Demux mit aktivem Transceiver CWDM SFP
|
|
