| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1x18-CWDM-S |
| MOQ: | 1Stk |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Werktage |
| Payment Terms: | T/T, Western Union |
Modul 1270~1610nm dämpfungsärmes BIDI CWDM 18CH CWDM Mux Demux

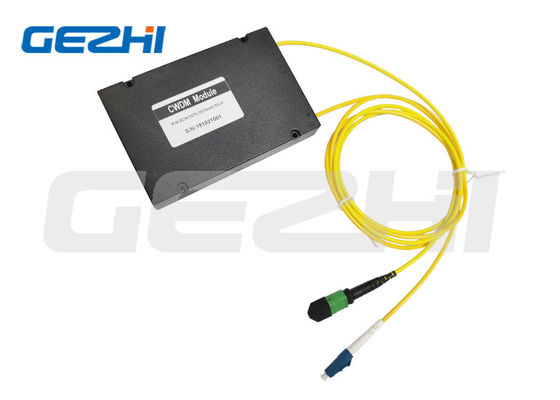

GEZHI 18CH dämpfungsärmes BIDI CWDM basiert auf dielektrischer Dünnfilmfiltertechnik, die für Integration in den Netzen des niedrigen Kosten Zugangs und der Metros entwarf. GEZHI 18CH CWDM ist ein optischer Mehrfachkoppler, der bis 18 CWDM-Quellen auf einer einzelnen Glasfaser mit nur Einfügungsdämpfung der Verbindung multiplexen kann 3.5dB. Sein Paket durch 120*80*18mm ABS-Kasten mit 900um losem Rohr, 1meter, COM-SC/UPC Verbindungsstück, anderer Ertrag mit LC-/UPCverbindungsstück. Der Filter 18CH CWDM hat hohe Kanalisolierung und kann in einem bidirektionalen System deshalb verwendet werden. Das Modul kann als Mehrfachkoppler oder Demultiplexer benutzt werden und benutzt einen einzelnen Schlitz in einem Rahmen oder kann verwendet werden, alleinstehend, in einem N-Kasten.
Eigenschaften
- Gute Einheitlichkeit und niedrige Einfügungsdämpfung
- Niedrige Polarisations-abhängiger Verlust
- Ausgezeichnete Klimastabilität
Anwendungen
Spezifikation
|
Parameter |
Einheit |
18CH CWDM | ||
| Mux | Demux | |||
| Kanal-Wellenlänge | Nanometer |
1270~1610nm |
||
|
Mittelwellenlänge |
Nanometer | ±0.5 | ||
| Kanalabstand | Nanometer | 20 | ||
|
Kanaldurchlassbereich |
Nanometer | >14 | ||
| Max Insertion Loss | DB | <5>.5 oder<3> | <5> | |
| Kanal-Kräuselung | DB | 0,3 | ||
|
Isolierung |
Angrenzend | DB | >30 | |
| Nicht-angrenzend | DB | >40 | ||
|
Trägheits-Verlust-Temperatur |
dB/℃ |
<0> |
||
|
Wellenlängen-Temperatur |
Nanometer ℃ |
<0> | ||
|
Polarisations-Abhängiger |
DB | <0> | ||
|
Polarisations-Modus |
DB | <0> | ||
| Richtdämpfung | DB | >50 | ||
| Rückflussdämpfung | DB | >45 | ||
| Höchstleistungs-Behandlung | mW | 300 | ||
| Opterating-Temperatur | ℃ | -5~+75 | ||
| Lagertemperatur | ℃ | -40~85 | ||
| Paketmaß | Millimeter | L120x80x18 | ||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert mit Verbindungsstück
Einrichtungs-Informationen
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Zahl von Kanälen | Modulart | Kabelart | Faserlänge | Eingegebenes Verbindungsstück |
Ertrag Verbindungsstück |
|||||||
| CWDM | 01=1Channel Kanal 02=2 Kanal 03=3 Kanal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 Millimeter 1=142x102x14.5 Millimeter Kasten 2=LGX 3=19 ″ 1U Gestell X=Others |
00=none 09=900um Loses Rohr 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filtern Sie die Kaskade
Paket 18CH BIDI CWDM
Modul 18CH BIDI CWDM
|
|
