| Brand Name: | GEZHI or OEM |
| Modellnummer: | Filter Verdrahtungshandbuch |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

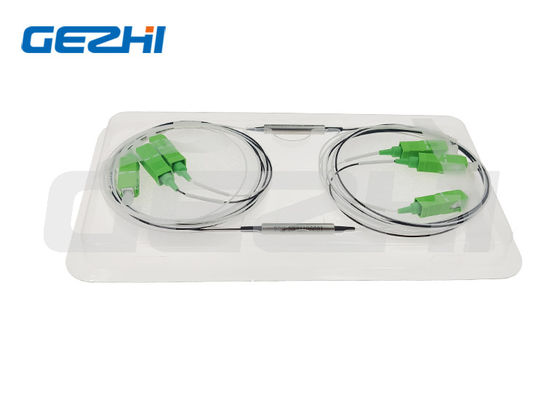

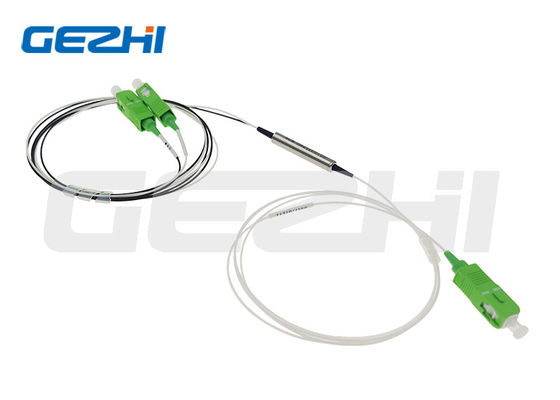

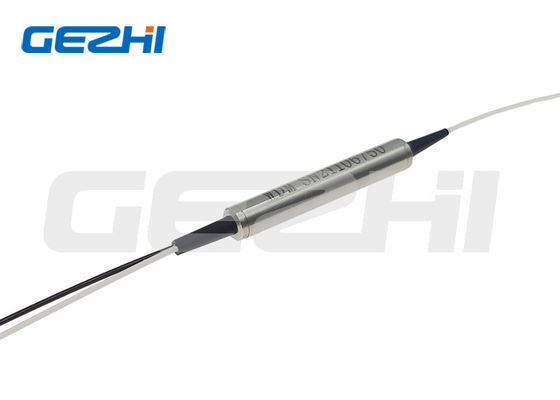

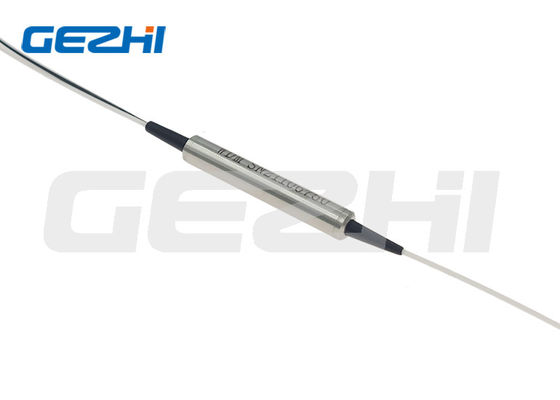

Passiver Mehrfachkoppler für analoges/digitales Fernsehen zum GPON-Netz
Das passive PON-multiplerxer von GEZHI-Photonik basiert auf Technologie des Dünnfilm-Filters (TFF). werden verwendet, um sich aufzuspalten oder zwei oder mehr Wellenlängen, normalerweise innerhalb FTTH-Systeme zu kombinieren. Sein mit Metallgehäuse und der Wellenlänge des analogen Fernsehens ist 1540 - 1565 Nanometer; der Wellenlängenbereich für GPON ist 1260-1360 Nanometer, 1480-1500 Nanometer.
|
Eigenschaften |
Anwendungen |
|
|
Spezifikation
| Parameter | T1550nm R1310&1490nm Verdrahtungshandbuch |
|---|---|
| Funktionierender Wellenlängenbereich (Durchlassbereich) | T1540~1565nm |
| Funktionierender Wellenlängenbereich (reflektieren Sie Band) | 1260-1360 Nanometer u. 1480-1500 Nanometer |
| Einfügungsdämpfung (Durchlassbereich) | ≤ 0,8 DB |
| Einfügungsdämpfung (reflektieren Sie Band) | ≤ 0,6 DB |
| Isolierung (Durchlassbereich) | ≥ 50 DB |
| Isolierung (reflektieren Sie Band) | ≥ 35 DB |
| Kräuselung | ≤ 0,3 DB |
| Rückflussdämpfung | ≥ 50 DB |
| Richtdämpfung | ≥ 50 DB |
| Höchstleistungs-Behandlung | 300 mW |
| Betriebstemperatur | -5°C | +70°C |
| Lagertemperatur | -40°C | +85°C |
| Gehäuseabmessungen - 900µm loses Rohr oder bloße Faser | 5.5mm (Φ) x 35.0mm (L) |
Note1: Alle spezifizierten Werte sind ohne Verbindungsstücke.
Note2: Höhere Leistungsangaben verfügbar auf Anfrage.
Einrichtungs-Informationen:
| Wellenlänge | Paket-Spezifikt. | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
T15R13&14: T1550R1310&1490nm
|
Rohr 0=Glass L1=LGX-Fahrgestelle |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|
|
