| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1x2FWDM-59 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

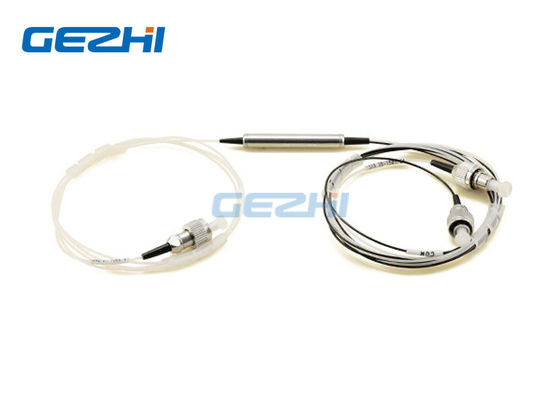

Gerät des Filter-Wellenlängen-Abteilungs-Mehrfachkoppler-980/1550nm
980/1550nm FWDM - für optischen Verstärker der Hochleistung DWDM und EDFA-Verstärker
Der Wellenlängen-Abteilungs-Mehrfachkoppler des Filter-980/1550nm basiert auf umweltsmäßig stabiler Dünnfilmfiltertechnik. Die Geräte kombinieren oder trennen Licht an der unterschiedlichen Wellenlänge in einem breiten Wellenlängenbereich. Sie bieten sehr niedrige Einfügungsdämpfung, niedrige Polarisationsabhängigkeit, hohe Isolierung und ausgezeichnete Klimastabilität an. Die hohe Leistung, die Fähigkeit behandelt, kann durch die einzigartige Zopfverarbeitung und AR-Beschichtung der hohen Qualität erzielt werden. Diese Komponenten sind weitgehend in Verstärkern EDFAs, Ramans, IN Verdrahtungshandbuch-Netzen und in den optischen Instrumenten der Faser benutzt worden.
|
Eigenschaften |
Anwendungen |
|
|
Spezifikation
| Parameter | FWDM | |
| Führen Sie Kanal-Wellenlängenbereich (Nanometer) | 1520 | 1600 | |
| Reflektieren Sie Kanal-Wellenlängenbereich (Nanometer) | 960~ 1000 | |
| Einfügungsdämpfung (DB) | Reflektieren Sie Kanal | < 0=""> |
| Führen Sie Kanal | < 1=""> | |
| Einfügungsdämpfungs-Veränderung (DB) | < 0=""> | |
| Isolierung | Reflektieren Sie Kanal | > 18 |
| Führen Sie Kanal | > 30 | |
| Einfügungsdämpfungs-Temperatur-Empfindlichkeit (dB/°C) | < 0=""> | |
| Polarisations-abhängiger Verlust (DB) | < 0=""> | |
| Polarisations-Modus-Streuung (ps) | < 0=""> | |
| Richtdämpfung (dB) | > 60 | |
| Rückflussdämpfung (DB) | > 50 | |
| Energie-Behandlung (mW) | 300 | |
| Betriebstemperatur (°C) | 0 | +70 | |
| Lagertemperatur (°C) | -40 | +85 | |
| Gehäuseabmessungen (Millimeter) |
|
|
| Faser-Art | Corning HI 1060 am Common-/Pumpenhafen | |
| Faser Corning SMF-28 am Signalhafen | ||
Gerät des Filter-Wellenlängen-Abteilungs-Mehrfachkoppler-980/1550nm
Einrichtungs-Informationen:
| A | B | C | D | E |
| Wellenlänge | Rohr-Art | Faser-Länge (Schließen Sie Verbindungsstück) mit ein |
Verbindungsstück | Maß |
|
59: 1550nm pass/980nm reflektieren sich 95: 980nm pass/1550nm reflektieren sich X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= andere |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Gerät des Filter-Wellenlängen-Abteilungs-Mehrfachkoppler-980/1550nm
|
|
