| Brand Name: | GEZHI or OEM |
| Modellnummer: | 4CH OADM |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

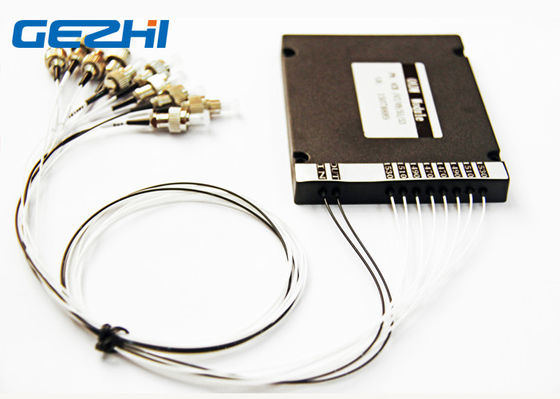

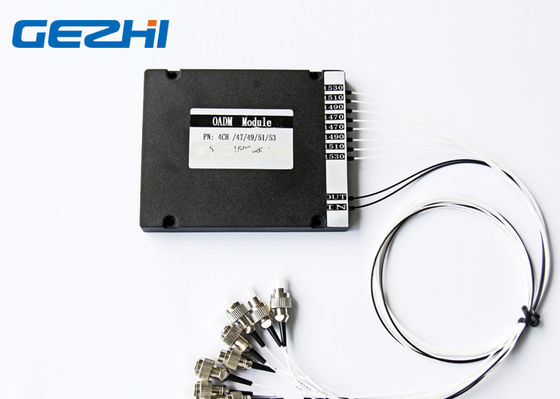

Der optische Kanal 4 addieren einzelne Faser 1470/1490/1510/1530nm des Tropfen-Mehrfachkopplers
Optische GEZHI addieren Tropfen-Mehrfachkoppler ist einzelne Faser mit Vierkanal von CWDM-Wellenlänge 1470nm 1490nm 1510nm und 1530nm. Die optischen fügen hinzu u. lassen Mehrfachkopplermähdrescher-Wellenlängenkanäle auf eine Lichtwellenleiterübertragungsfaser fallen. Gezhis 4CH CWDM OADMs werden in Verdrahtungshandbuch-Systemen für die Mehrkanalausrüstung verwendet, oder Entmultiplexierungsund Verlegungsfaseroptiksignal-, selektiv -hinzufügen und -c$falleneinzelperson oder Sätze Wellenlängenkanäle von einem CWDM strömen.
Die Module CWDM OADM sind in den einseitigen (Osten oder West) und Doppel-mit Seiten versehenen (Osten und nach Westen) Konfigurationen verfügbar, die bis vier Wellenlängen stützen. CWDM OADM jedes GEZHIS verwendet Wellenlängen ab 1270 Nanometer bis 1610nm oder 1271 zu 1611nm mit Abstand 20nm.
Eigenschaften
Flexible OADM-Vernetzung
4 Kanal Osten u. West
Mittlere Spannenzugangsknoten für Verstärkung und Streuung
Kein elektrischer Strom erfordert.
Anwendungen
Zelluläre Anwendung
Optischer Verstärker der Faser
Acess-Netz
Linie Überwachung
Verdrahtungshandbuch-Netz
Telekommunikation
Spezifikation
|
Parameter |
Einheit |
4CH CWDM OADM | ||
| Fügen Sie hinzu | Tropfen | |||
| Kanal-Wellenlänge | Nanometer | 1470,1490,1510,1530nm | ||
|
Mittelwellenlänge Genauigkeit |
Nanometer | ±0.5 | ||
| Kanalabstand | Nanometer | 20 | ||
|
Kanaldurchlassbereich (@-0.5dB Bandbreite |
Nanometer | >13 | ||
| Einfügungsdämpfung | DB | 1,5 | 1,5 | |
| Kanal-Kräuselung | DB | 0,3 | ||
|
Isolierung |
Angrenzend | DB | >30 | |
| Nicht-angrenzend | DB | >40 | ||
|
Trägheits-Verlust-Temperatur Empfindlichkeit |
dB/℃ |
<0> |
||
|
Wellenlängen-Temperatur Verschiebung |
Nanometer ℃ |
<0> | ||
|
Polarisations-Abhängiger Verlust |
DB | <0> | ||
|
Polarisations-Modus Streuung |
DB | <0> | ||
| Richtdämpfung | DB | >50 | ||
| Rückflussdämpfung | DB | >45 | ||
| Höchstleistungs-Behandlung | mW | 300 | ||
| Opterating-Temperatur | ℃ | -5~+75 | ||
| Lagertemperatur | ℃ | -40~85 | ||
| Paketmaß | Millimeter | L100x80x10 | ||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert mit Verbindungsstück
Zeichnen
Westen und Ost
Es lässt den einzelnen Kanal fallen und addiert dass die gleiche Kanalrückseite auf die Netzfaser in Doppel-mit Seiten versehenem Getriebe.
Vierkanal-1470,1490,1510,1530nm CWDM fügen hinzu u. lassen Mehrfachkoppler für EAST&WEST für bidirektionale Datenübertragung über einzelnen Fasern fallen.
Kundengebundenes Verbindungsstück
|
Verbindungsstück-Art Verschiedenes Verbindungsstück sind verfügbar, LC/SC/FC, Ihren unterschiedlichen Bedarf in den verschiedenen Situationen zu erfüllen.
|
Polnische Art UPC ist für Transport des digitalen Signals bestimmt. APC wird für Videosignaltransport Rfs und FTTx-Anwendungen bevorzugt. |
|
|
|
|
