| Brand Name: | GEZHI or OEM |
| Modellnummer: | FWDM |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Durchlauf 1550nm Refelect 1310&1490nm 3port FWDM Verdrahtungshandbuch für CATV-Netz
Filter-Wellenlängen-Abteilungs-Mehrfachkoppler GEZHI 3port (FWDM) T1550nm R1310&1550nm basiert auf Dünnfilmfiltertechnik. Das Gerät kennzeichnet freien EpoxidStrahlengang, niedrige Einfügungsdämpfung, hohes Löschungsverhältnis, hohe Zuverlässigkeit und hohe Stabilität.

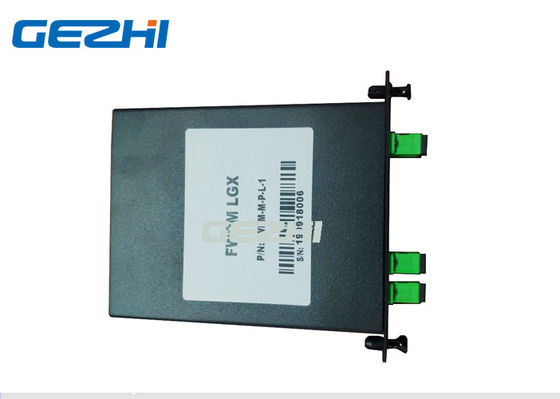

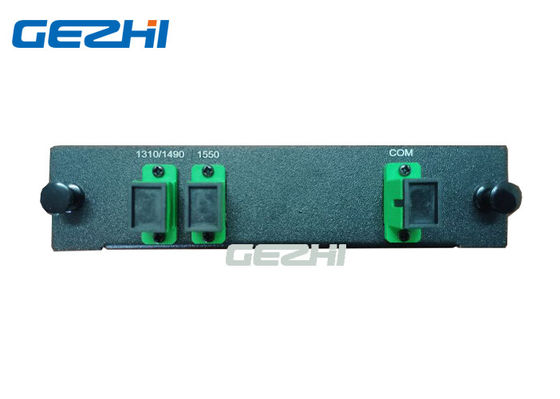

Das 3 Gerät des Hafens FWDM verpackt in einer LGX-Kassette mit SC-/APCverbindungsstück. welches in CATV-Netz verwenden kann.
Eigenschaften
Niedrige PDL
RoHS konform
Niedrige Einfügungsdämpfung
StrahlengangEpoxidfreies
Anwendungen
CATV
Verdrahtungshandbuch-System
Spezifikation
| Parameter | Einheit | FWDM-Gerät | ||
| Funktionierende Wellenlänge T: Getriebewellenlänge R: Reflexionswellenlänge 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
Nanometer | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Einfügungsdämpfung | DB | Getriebe: ≤ 0,6 | ||
| Reflexion: ≤ 0,4 | ||||
| Übertragungskanal-Isolierung | DB | ≥ 30 | ||
| Reflexions-Kanal-Isolierung | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Wärmebeständigkeit der Wellenlänge | nm/℃ | ≤ 0,003 | ||
| Wärmebeständigkeit der Einfügungsdämpfung | dB/℃ | ≤ 0,005 | ||
| Rückflussdämpfung | DB | ≥ 45 | ||
| Optische Energie | mW | ≤ 500 | ||
| Betriebstemperatur | ℃ | -10 | +70 | ||
| Lagertemperatur | ℃ | -40 | +85 | ||
| Relative Luftfeuchtigkeit | % | 5 | 95 | ||
| Maß | Millimeter | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Anmerkung: 1. ist Kundenbezogenheit verfügbar. 2. spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu. |
||||
Einrichtungs-Informationen:
| A | B | C | D | E |
| Wellenlänge | Rohr-Art | Faser-Länge (Schließen Sie Verbindungsstück) mit ein |
Verbindungsstück | Maß |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= andere |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
