| Product Name: | 2x2B Optical Switch | Wavelength: | 1310/1550nm or customize |
|---|---|---|---|
| Connector: | SC/UPC or customize | Voltage: | 5V or 3V |
| Mode: | sm or mm | Application: | System monitoring |
| Markieren: | Hoher Zuverlässigkeits-Faser-Optikschalter,Hohe Stabilitäts-LWL-Schalter,2x2 kanalisiert Faser-Optikschalter |
||
Überblick über LWL-Schalter 2x2B
Hohe Kanäle der Zuverlässigkeits-Stabilitäts-2x2 überbrücken Opto-mechanische LWL-Schalter

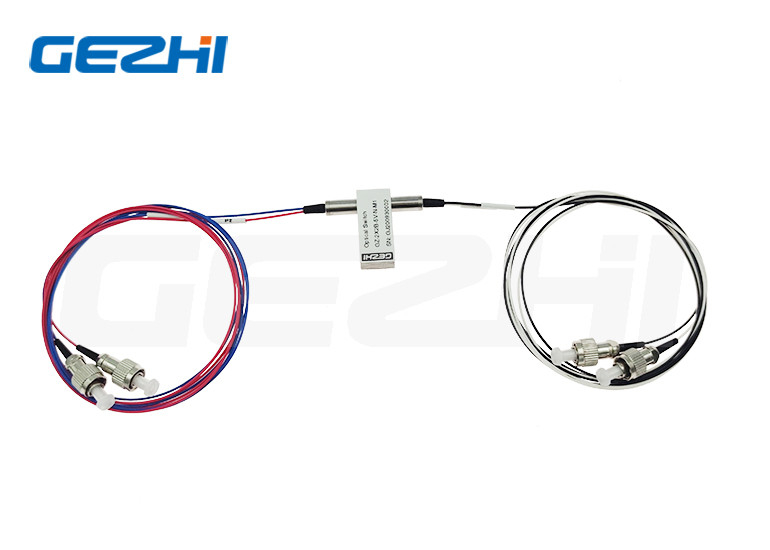

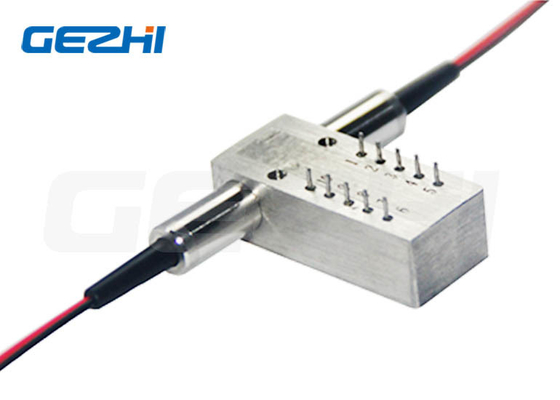

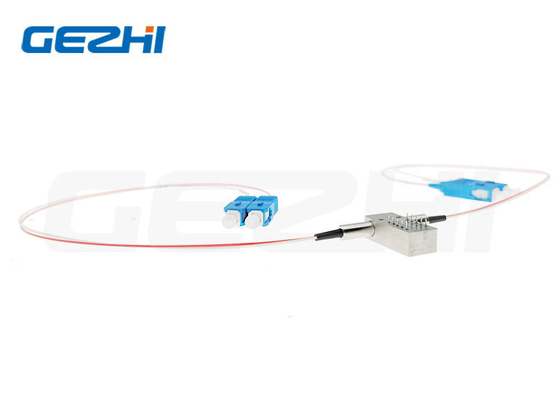

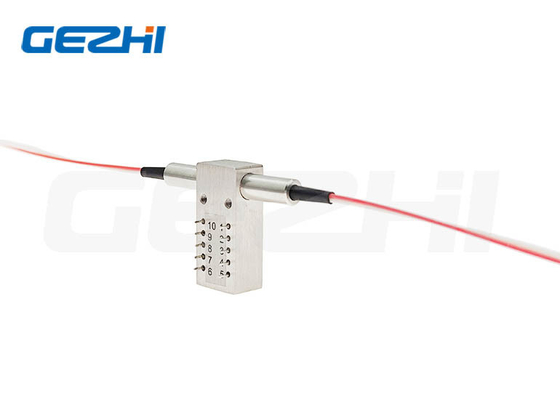

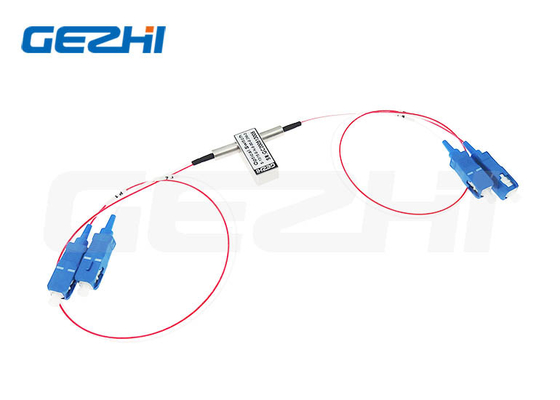

Opto-Mechanial LWL-Schalter 2X2B
Der Opto-mechanische bidirektionale Optikschalter der Faser-2x2B schließt optische Kanäle an, indem er 2 ankommende optische Signale in 2 Ertragfasern umadressiert. Dieses ist unter Verwendung einer Opto-mechanischen Konfiguration erzielt und aktiviert über ein elektrisches Steuersignal. Der Schalter hat elektrische Stellungsgeber integriert. Basiert auf Dünnfilmfiltertechnik, die eine robuste Methode der Änderung des hellen Fleckens liefert, hat diese Reihe Produkte eine drastisch vereinfachte Plattformkonfiguration, die hohe Zuverlässigkeit und niedrige Produktionskosten anbietet. Dieser neue Entwurf verringert erheblich Positionsempfindlichkeit des beweglichen Teils, anbietende beispiellose hohe Stabilität sowie nicht angepassten niedrigen Kosten.
Eigenschaften u. Anwendungen des LWL-Schalters 2x2B
|
Eigenschaften Niedrige Einfügungsdämpfung |
Anwendungen Netzschaltung Systemüberwachung Kanal-Blockieren Modul und Integration Metropolitan Area Network Netzschutz und -wiederherstellung |
Spezifikationen des LWL-Schalters 2x2B
| Parameter | Einheit | GZ-FSW-2×2B | |
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierende Wellenlänge | Nanometer | 850/1300 | 1310/1550 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | v | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalter-Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 27.0× (W) 12.0× (H) 8,2 | |
Optischer Weg des LWL-Schalters 2x2B
Odering-Informationen des LWL-Schalters 2x2B
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ des LWL-Schalters 2x2B?
