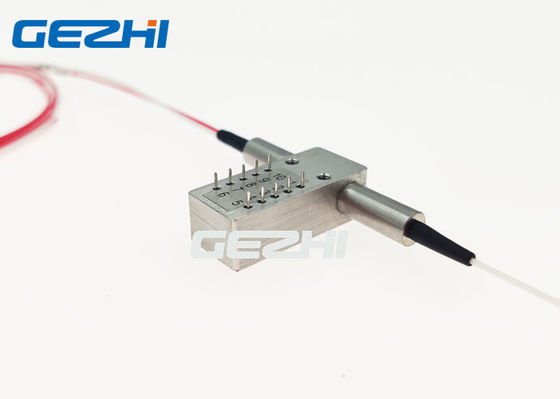

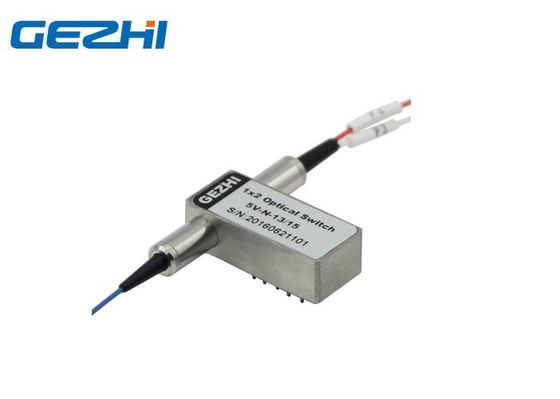

3 Fasern 1550nm 1x2 Faser-LWL-Schalter nicht verriegelnd

3 Fasern 1550nm 1x2 Faser-LWL-Schalter nicht verriegelnd
3 Fasern 1550nm 1x2 Faser-LWL-Schalter nicht verriegelnd 3 Fasern 1550nm 1x2 Faser-LWL-Schalter nicht verriegelnd

Großes Bild :  3 Fasern 1550nm 1x2 Faser-LWL-Schalter nicht verriegelnd

Produktdetails:
Herkunftsort: CHINA
Markenname: GEZHI or OEM
Zertifizierung: CE RoHS FCC,ISO9001
Modellnummer: LWL-Schalter 1x2
Zahlung und Versand AGB:
Min Bestellmenge: 1PC
Preis: Negotiable
Verpackung Informationen: 2pcs in einem Schaum mit Plastikkasten
Lieferzeit: 2-7 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 60000pcs pro Monat
Ausführliche Produkt-Beschreibung
Wellenlänge: 850nm oder 1260~1650nm Steuern Sie Art: Nicht-Verriegeln
Stromversorgung: 5v Verbindungsstück: LC/SC/FC/ST (PC oder APC)
Produkt-Name: Faser-LWL-Schalter Einfügungsdämpfung: Art: 0,8 maximal: 1,2
Markieren:

Schalter der Glasfaser-1x2

,

Schalter der Multimodefaser-1650nm

,

Schalter der Glasfaser-1550nm



Einzelner Nicht-verriegelnder LWL-Schalter 1310/1550nm der Faser-1x2 Faser-LWL-Schalter



Der einzelne LWL-Schalter 1x2 ist eine Standard-Konfiguration 1x2 mit 3 Fasern und 2 Zuständen. GEZHI-Faseroptikschalter schließt optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Dieses ist unter Verwendung der mechanischen Konfigurationen erzielt und aktiviert über ein elektrisches Steuersignal.





Eigenschaften

PWB besteigbar

Niedrige Einfügungsdämpfung

Am kleinsten

Schnelle Schaltverzögerung

Verfügbar im Monomode-/in mehreren Betriebsarten

Industrietyp verfügbar



Anwendungen

Optische Netzüberwachung

Optischer Netzschutz und -wiederherstellung

Wellenlängenrouter

Forschung und Entwicklung

Reconfigurable fügen Sie hinzu,/Tropfenmehrfachkoppler

Übertragungsausstattungsschutz





Spezifikation

Parameter

  GZ-FSW-1×2
Wellenlängenbereich Nanometer 850±40/1300±40 1260~1650
Funktionierende Wellenlänge Nanometer 850/1300 1310/1490/1550/1625/1650
Einfügungsdämpfung DB Art: 0,8 maximal: 1,2 Art: 0,5 maximal: 1,0
Rückflussdämpfung DB MM≥30 SM≥50
Übersprechen DB MM≥35 SM≥55
PDL DB ≤0.05
WDL DB ≤0.25
TDL DB ≤0.25
Wiederholbarkeit DB ≤±0.02

Stromversorgung

V 3,0 oder 5,0
Lebenszeit Zeit ≥107
Schalten Sie Zeit Frau ≤8
Sendeleistung mW ≤500
Betriebstemperatur -20~+80
Lagertemperatur -40~+85
Gewicht g 16
Maß Millimeter (L) 27× (W) 12.0× (H) 8,2

Anmerkung: 1. ist Kundenbezogenheit verfügbar.

2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.



Optischer Weg

Status einer Status zwei


mechanischer Faser-Optikschalter 1310/1550nm der Überbrückungs-2x2 OXC-System verriegelnd




mechanischer Faser-Optikschalter 1310/1550nm der Überbrückungs-2x2 OXC-System verriegelnd



Stifte

Art Pin Elektroantrieb Status-Sensor
1×2 Kanal 1 5 6 10 2-3 3-4 7-8 8-9
Verriegeln P1-P2 -- -- Boden V+ Abschluss Offen Offen Abschluss
P1-P3 V+ Boden -- -- Offen Abschluss Abschluss Offen
Nicht-Verriegeln P1-P2 -- -- -- -- Abschluss Offen Offen Abschluss
P1-P3 V+ -- -- Boden Offen Abschluss Abschluss Offen


LWL-Schalter 1x2 Auftrags-Informationen

GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx

Modus Wellenlänge Spannungs-Art Steuermodell Faser-Art Faser-Durchmesser Faser-Länge Verbindungsstück

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

13/15=1310/1550nm

X=Others

3=3V

5=5V

L=Latching

N=Non- Verriegeln

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

00=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LP/APC

X=Others
