Produkt-Name: | 1x1 optischer Schalter | Wellenlänge: | 1310&1550nm |
---|---|---|---|
Steuern Sie Art: | Verriegeln | Stromversorgung: | 5V Spannung |
Verbindungsstück: | keine | Anwendung: | Kanalblockierung |
Markieren: | LWL-Schalter der Faser-1550nm,1x1 verriegelter Glasfaserschalter,Verriegeln des LWL-Schalters |

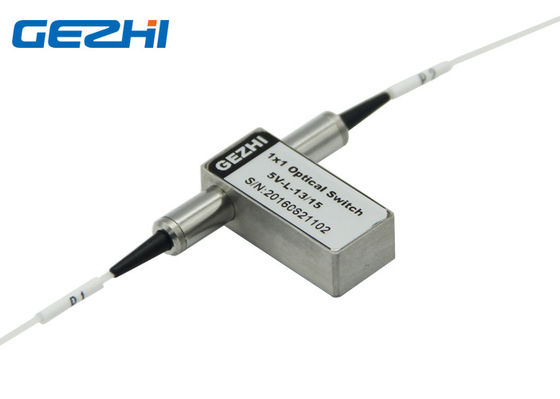

LWL-Schalter der Faser-1x1 AN/AUS-Fensterladen verriegelte Glasfaserschalter
1x1-Faser-LWL-Schalter GEZHIS ist für Gebrauch Kommunikationsnetzen und in den Maßinstrumenten in den aus optischen Fasern bestimmt. Der AN/AUS-Fensterladen verriegelte Schalter 1x1 besteht aus zwei Häfen, der selektiv optische Energie in einer Faseroptikfernleitung überträgt, umadressiert oder blockiert.
Der AN/AUS-Fensterladen verriegelte Glasfaserschalter 1x1 muss betätigt werden, um zwischen zwei Zuständen vorzuwählen oder zu ändern. Infolgedessen verbraucht er niedrige elektrische Energie, um den LWL-Schalter zu betreiben.
Eigenschaften
Kurze Schaltzeit
Kompaktbauweise, Miniaturgröße
Niedrige optische Verzerrungen
Niedrige Einfügungsdämpfung
In hohem Grade stabil u. zuverlässig
Epoxid-frei auf Strahlengang
Monomode- oder optionales in mehreren Betriebsarten
Breiter funktionierender Wellenlängenbereich
Naht-Dichtungspaket
Failsafeverriegeln und Nicht-Verriegeln
Anwendungen
Modul und Integration
Instrumentierung, Prüfung und Maß
Faser-Sensor
Netzschaltung
R&D im Labor
Kanalblockieren
Metropolitan Area Network
Systemüberwachung
Netzschutz und -wiederherstellung
Spezifikation
Parameter | GZ-FSW-1×1 | ||
Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
Einfügungsdämpfung | DB | Art: 0,5 maximal: 0,8 | Art: 0,5 maximal: 0,8 |
Rückflussdämpfung | DB | MM≥30 SM≥50 | |
Übersprechen | DB | MM≥65 SM≥75 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Wiederholbarkeit | DB | ≤±0.02 | |
Stromversorgung | V | 3,0 oder 5,0 | |
Lebenszeit | Zeiten | ≥107 | |
Schalten Sie Zeit | Frau | ≤8 | |
Sendeleistung | mW | ≤500 | |
Betriebstemperatur | ℃ | -20~+70 | |
Lagertemperatur | ℃ | -40~+85 | |
Gewicht | g | 16 | |
Maß | Millimeter | (L) 27.0× (W) 12.0× (H) 8,2 |
Auftrags-Informationen
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

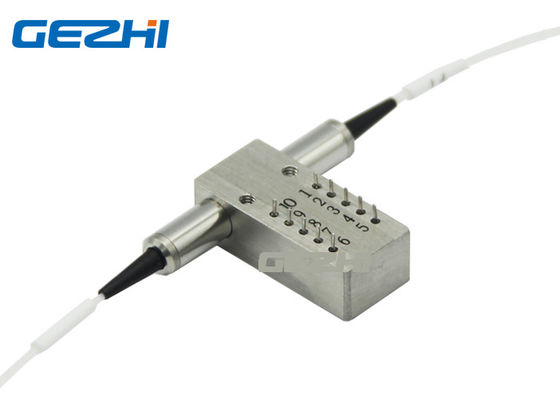

Stifte
Art | Pin | Elektroantrieb | Status-Sensor | ||||||
1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
Verriegeln | P1-P2 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
Lichtabschluß | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen | |
Nicht-Verriegeln | P1-P2 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
Lichtabschluß | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen |
Optischer Weg
Status einer | Status zwei |
|
Maß
