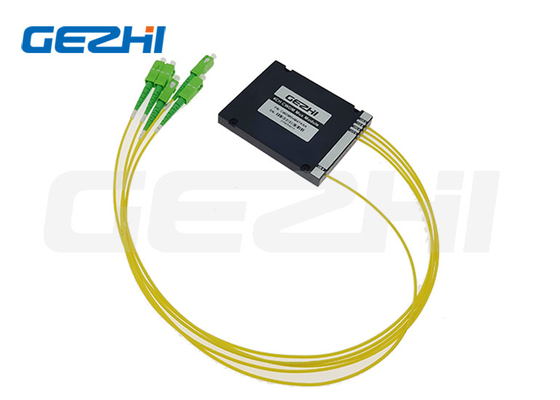

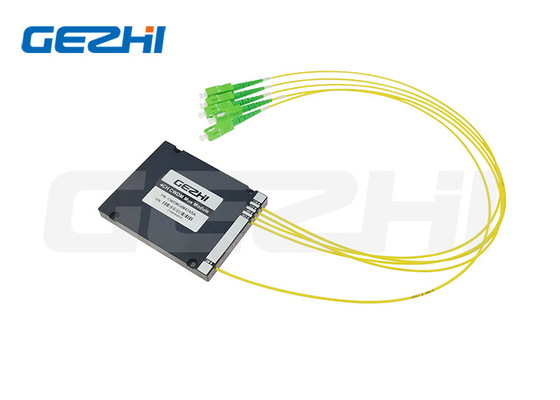

Hohe Stabilität und Zuverlässigkeit 4CH CWDM MUX Modul,1470/1490/1510/1530nm CWDM ABS Box
Beschreibung des Produkts
Das 4CH-CWDM-Modul von GEZHI Photonics basiert auf TFF (Dünnfilmfilter), das verschiedene Paketgrößen und Wellenlängen bietet.oder MAN-Kernknoten mit sehr großer KapazitätEs wird in 5G-Telekommunikation, MAN, Backbone-Netzwerken und Rechenzentren usw. weit verbreitet.
GEZHI Photon ist eine vollständige Palette von WDM-Multiplexern, die mit den RoHS, Telcordia GR-1209 und GR-1221 konform sind.
Eigenschaften
1.Niedriger Einsatzverlust
2.Hochkanal Isolierung
3.Hohe Stabilität und Zuverlässigkeit
Anwendung
1.WDM-System
2.5G Telekommunikation
3.Datencenter
Spezifikation
|
Parameter
|
Einheit
|
CWDM Mux oder Demux
|
|
Kanalnummer
|
-
|
4CH
|
|
Kanalraum
|
m
|
20 |
|
Zentralwellenlänge des Kanals
|
m
|
1470/1490/1510/1530 |
|
Kanalpassband
|
m
|
Der Wert der Verbrennungsmenge ist zu messen. |
|
Einfügungsverlust @PB
|
dB | < 1.5 |
|
Isolierung @ Nebenkanal
|
dB | > 30 |
|
Isolierung @Nicht angrenzender Kanal
|
dB | > 40 |
|
Passband Ripple
|
dB
|
< 03 |
|
Polarisierungsabhängige Verluste
|
dB
|
< 010 |
|
Polarisierungsmodus Dispersion
|
ps
|
< 015 |
|
Direktivität und Rückkehrverlust
|
dB
|
> 50 |
|
Leistungsmanagement
|
mW
|
< 500 |
|
Art der Faser
|
- | SMF-28e oder angepasst |
|
Verbindungsstück
|
- | SC/APC |
|
Betriebstemperatur
|
°C | -10 ~ +70 |
|
Speichertemperatur
|
°C | -40 ~ +85 |
|
Packungsgröße
|
mm
|
ABS: 100*80*10
|
Zeichnung
Bestellinformationen
|
CWDM
|
Anzahl der Kanäle
|
Ausstattung
|
Modultyp
|
Typ
|
Faserlänge
|
Anschluss
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
.....
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1=ABS-Box 100x80x10mm
A2 = ABS-Box 120x80x18 mm
A3 = ABS-Box 140x115x15 mm
L1=LGX 129*29*130 mm
L2=LGX-Einsatz in einem 2-Schleusen-Rack
L4=LGX-Einsatz in einem 4-Schleusen-Rack
R1=19" 1 U-Rack
R2=2Slot 19′′1U Rack
R4=4Slot 19′′1U Rack
X = angepasst
|
09=900um
Löse Röhre
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0 m
15=1,5 m
S=Geben Sie an
|
00 = keine
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Geben Sie an
|
Häufig gestellte Fragen
Q1: Kann ich eine Musterbestellung haben? Was ist Ihre MOQ?
|
|
