| Brand Name: | Gezhi or OEM |
| Modellnummer: | GZ-1550nm FWDM Gerät |
| MOQ: | 1 Stück |
| Preis: | USD >= 1 pieces $7 |
| Delivery Time: | 7 Tage |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Produktbeschreibung

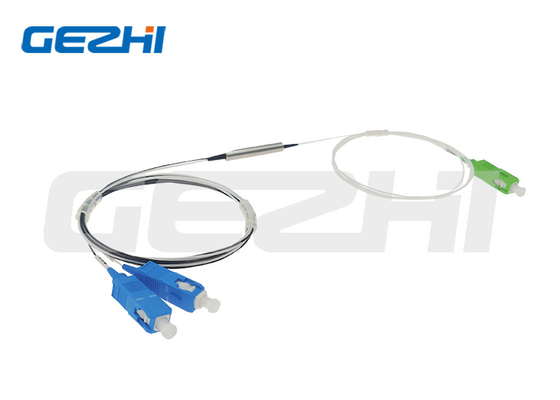

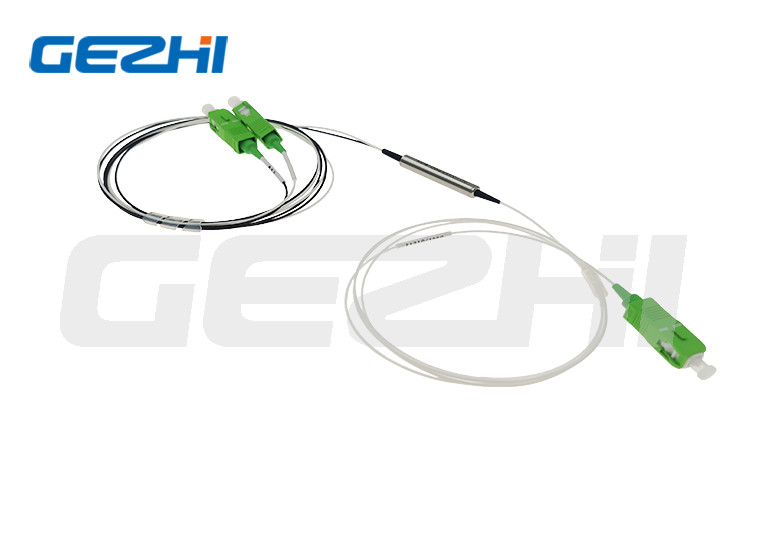

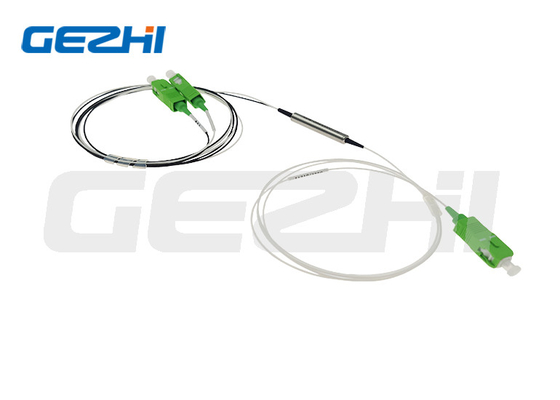

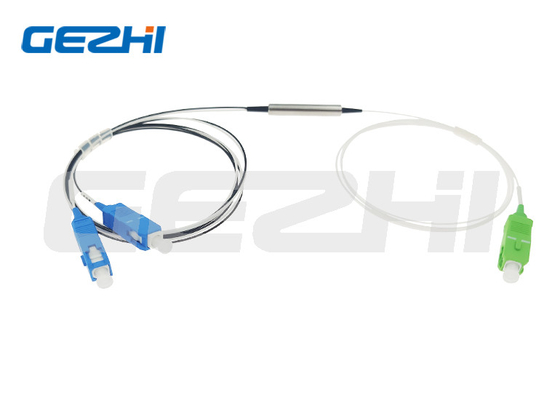

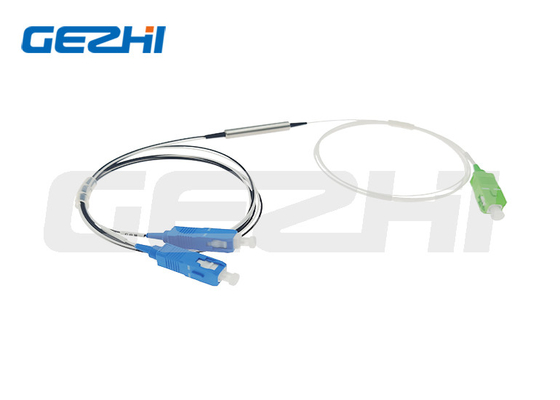

1x2 FWDM-Gerät T1550R1310/1490nm Stahlrohr 1Meter ohne Steckverbinder
Das FTTX Filter WDM-Modul, das in EDFA, Raman-Verstärkern, WDM-Netzwerken und Glasfaserinstrumenten weit verbreitet ist, basiert auf der Thin-Film-Filter-Technologie (TFF).Das Gerät kombiniert oder trennt Licht mit verschiedenen Wellenlängen in einem breiten Wellenlängenbereich. Es kann die Kapazität einer einzelnen Faser erweitern, um bidirektionale Kommunikation zu erreichen, so dass es weit verbreitet in optischen Netzwerk-Upgrade und Erweiterung verwendet wird, oder ein neues umfassendes Geschäft usw. einführen.
GEZHI Photonics bietet Filter-basierte WDM-Filtergeräte, die für Ihre speziellen Anwendungen an die Wellenlängen angepasst werden.Das GEPON-System selbst funktioniert auf 1310/1490, so dass CATV-Signal hier über die gleiche Faser mit 1550nm geliefert wird, und FWDM ist ein Ort, wo all dies "gemischt" wird.
Spezifikation
| Typ | FWDM | |
| Betriebswellenlänge T: Übertragungswellenlänge R: Wellenlänge der Reflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
m | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Verlust des Getriebeinsatzes | dB | ≤ 080 |
| Verlust der Reflektionseinführung | dB | ≤ 060 |
| Isolierung des Übertragungskanals | dB | ≥ 30 |
| Isolierung des Reflexionskanals | dB | ≥ 17 |
| PDL | dB | ≤ 01 |
| Wellenlängenthermische Stabilität | nm/°C | ≤ 0003 |
| Einsetzungsverlust thermische Stabilität | dB/°C | ≤ 0005 |
| Richtlinie | dB | ≥ 55 Jahre |
| Rücklaufverlust | dB | ≥ 45 |
| Betriebstemperatur | °C | -20 ~ +70 |
| Lagertemperatur | °C | -40 ~ +85 |
Anmerkung: 1. Anpassungen sind möglich.
2. ohne Steckverbinder und einen zusätzlichen Verlust von 0,2 dB pro Steckverbinder hinzu.
Einzelheiten
Übertragungskanal: 1550nm
Reflektionskanal: 1310 nm und 1490 nm
Hohe Isolation, Zuverlässigkeit und Kanalisolierung
Niedriger Einsatzverlust und ausgezeichnete Umweltverlässlichkeit
RoHS-konform
Art der Packung
Glasröhrchenpaket für 250-um-nackte Fasern
Stahlröhrchenpaket für 250um Barfaser und 900um Faser
ABS-Box für 900um, 2,0 mm und 3,0 mm Faser
Anmerkung: 250um bloße Faser ist zu klein, um mit Steckverbinder ausgestattet zu werden
Mechanische Zeichnung
Bild A ist für T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Bild B ist für T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
