| Brand Name: | Gezhi or OEM |
| Modellnummer: | 48 CH-AAWG DWDM |
| MOQ: | 1 Stück |
| Preis: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 Tage |
Produktbeschreibung

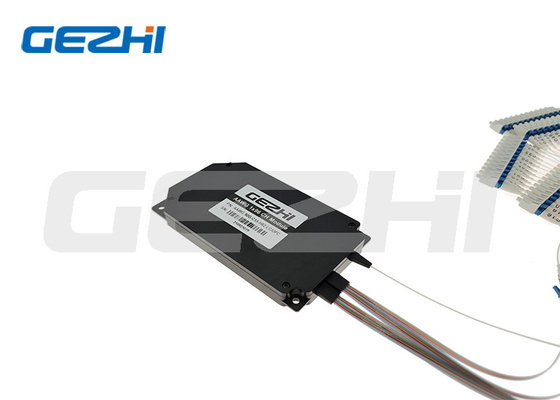

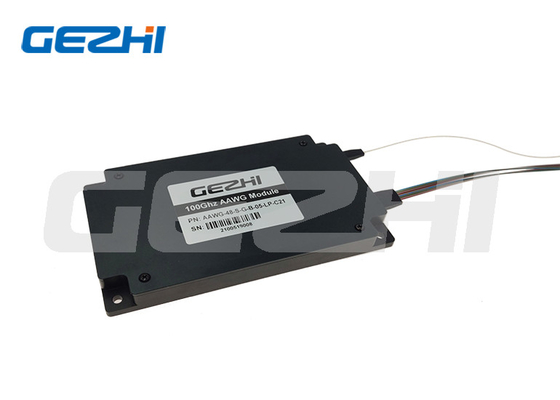

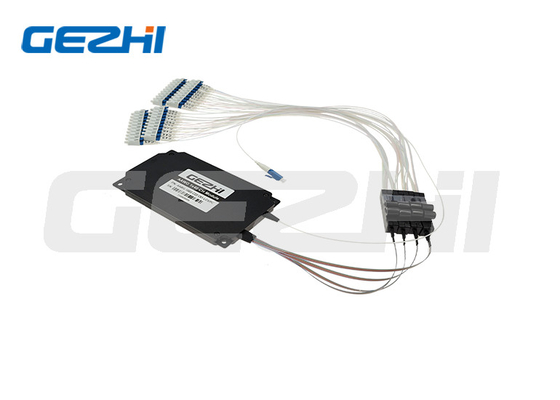

48CH 100g DWDM-Athermal-AWG-Modul für DWDM-Netzwerke
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Es arbeitet bei 50GHz oder 100GHz Kanal Abstand ITU-Grid DWDM Wellenlängen von 1526nm bis 1565nm. Die AAWG DWDM kann verwendet werden, um die Filter-Typ DWDM Mux DeMux für Fälle, in denen.
Merkmal
Niedriger Einfühlloss und niedriger PDL
Hohe Isolation
Verfügbar bis zu 96 Kanäle mit kompaktem Design
Hohe Zuverlässigkeit und Stabilität
Telcordia ist GR-1209-CORE- und GR-1221-CORE-konform
RoHS-konform
Technischer Index
| Parameter | Einheit | AAWG-Modul | ||||||||||
| Kanal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Abstand zwischen den Kanälen | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Typ des Chips | - Ich weiß nicht. | Gauss-Typ | Flattop-Typ | |||||||||
| 1dB Kanalbandbreite | m | > 02 | > 02 | > 02 | > 018 | > 018 | > 038 | > 038 | > 038 | > 018 | > 018 | |
| 3 dB Kanalbandbreite | m | > 04 | > 04 | > 04 | > 028 | > 028 | > 058 | > 058 | > 058 | > 028 | > 028 | |
| Einsetzungsverlust | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Nachbarschaft | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Nicht benachbarte Überstörung | dB | > 30 | > 30 | > 30 | > 27 | > 27 | > 30 | > 30 | > 30 | > 27 | > 27 | |
| Gesamter Überschall | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Rückkehrverlust | dB | > 40 | ||||||||||
| Ripple | dB | < 07 | ||||||||||
| PDL | dB | < 05 | ||||||||||
| PMD | ps | < 05 | ||||||||||
| Chromatische Dispersion | Ps/nm | ± 20 | ||||||||||
| Betriebstemperatur | °C | -5 ~ +65 | ||||||||||
| Speichertemperatur | °C | -40 ~ +85 | ||||||||||
Typ des ChipsAthermisches AWG-Modul
Gauss-Typ
Niedriger Einsatzverlust, hohe Isolation
Flattop-Typ
Breiter Arbeitsbereich, hohe Signalstabilität
Bestellinformationen AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Anpassung Wellenlänge
| AAWG | Kanal | Ausstattung | AWG-Typ | Paket | COM Faserlänge |
Band/Fan-out Faserlänge |
Anschluss |
|
050G 100 g 200 g |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Geben Sie an |
S=Einzelfaser D=Doppelfaser
|
F=Flachoberfläche G=Gauss |
B=Metallbox R=19 ¢1U Rackmount S=Geben Sie an |
05=0,5 m 10=1,0 m S=Geben Sie an |
0505 = 0,5 m/0,5 m 1010 = 1,0 m/1,0 m |
00 = keine LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Geben Sie an |
F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?
|
|
