| Brand Name: | GEZHI or OEM |
| Modellnummer: | Mini-Teiler PLC-1x4 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

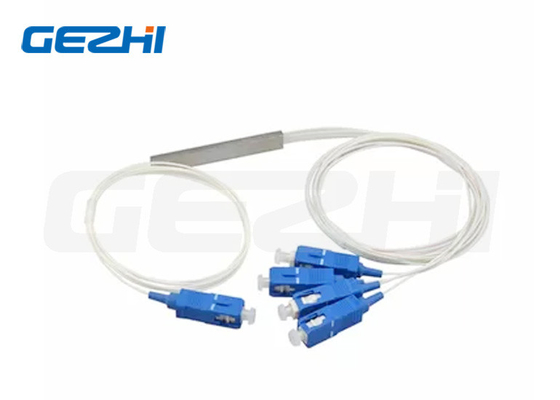

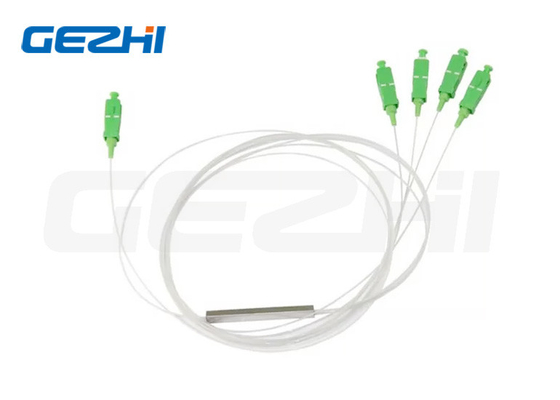

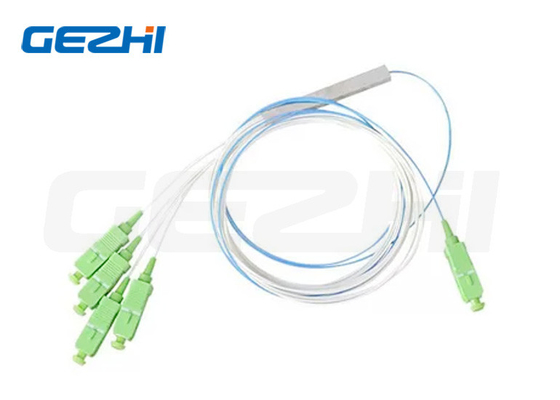

1x4 SC UPC 9/125 Um G657A1 0,9 mm Weißkabel Mini-PLC Splitter
Einführung des PLC-Splitters für Glasfaser
Der optische Splitter kann nach dem Prinzip in einen geschmolzenen Splitter und einen flachen Wellenführer unterteilt werden.ein flacher Wellenführer ist ein Produkt des Mikrooptikkomponententyps, mit Hilfe der Photolithographie-Technologie in dem Medium oder Halbleiter-Substrat, um einen Lichtwellenleiter zu bilden, um eine Verzweigungsfunktion zu erreichen.
Die beiden Arten haben ähnliche Trennungsprinzipien, sie verändern das Verblassfeld zwischen den Fasern, um sich zu koppeln (Kopplungsgrad,Koppellänge) und ändern Sie den Radius der Faser, um verschiedene Größen der Verzweigung zu erreichen, und umgekehrt kann auch mehrere optische Signale zu einem Signal kombiniert werden, der als Synthesizer bezeichnet wird.
Der Schmelzkegelfaserkoppler ist aufgrund seiner einfachen Herstellungsmethode, seines günstigen Preises und seiner einfachen Verbindung mit externer Glasfaser zur Mainstream-Fertigungstechnologie geworden.und es kann den Vorteilen mechanischer Vibrationen und Temperaturänderungen standhalten.
Funktion des PLC-Splitters für Glasfaser
Breitbandbetriebswellenlänge
Niedriger Einsatzverlust
Niedrige PDL
Kompaktes Design
Gute Kanal-zu-Kanal-Einheitlichkeit
Hohe Zuverlässigkeit und Stabilität
Anwendungen für PLC-Splitter mit Glasfaser
Telekommunikationsbereich
PON-System
FTTH
CATV
Videoübertragung
Fiberoptischer PLC-Splitter-Parameter
1 × N-PLC-Splitter
(Gemessen bei Raumtemperatur und ohne Verlust der Steckverbinder)
| Typ | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | ||
| Art der Faser | ITU-T G657A1, G657A2 und G.652D | ||||||
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||||
| Einfügungsverlust (dB) | Typisch | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Max. | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| Einheitlichkeit des Verlustes (dB) | Maximal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Polarisierungsabhängiger Verlust (dB) | Maximal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Richtwert (dB) | Min. | 55 | |||||
| Rücklaufverlust (dB) | Min. | UPC:50 APC:55 | |||||
| Betriebstemperatur ((°C) | -40 bis 85 | ||||||
| Speichertemperatur ((°C) | -40 bis 85 | ||||||
2 × N-SPS-Splitter
(Gemessen bei Raumtemperatur und ohne Verlust der Steckverbinder)
| Typ | 2x2 | 2x4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | |
| Art der Faser | ITU-T G657A1, G657A2 und G.652D | ||||||
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||||
| Einfügungsverlust (dB) | Typisch | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Max. | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 | |
| Einheitlichkeit des Verlustes (dB) | Maximal | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Polarisierungsabhängiger Verlust (dB) | Maximal | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Richtwert (dB) | Min. | 55 | |||||
| Rücklaufverlust (dB) | Min. | UPC:50 APC:55 | |||||
| Betriebstemperatur ((°C) | -40 bis 85 | ||||||
| Speichertemperatur ((°C) | -40 bis 85 | ||||||
Wie man einen PLC-Splitter für Glasfaser bestellt
1. Anschlusstyp: SC / FC / LC / ST / E2000
2Modentypen: Einmodus-UPC und APC
3Kabeldurchmesser: 0,9 / 2,0 / 3,0 mm
4Verpackung: Mini-Tupe aus Stahl / ABS-Box
5. Faserzahl: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, usw.)
|
|
