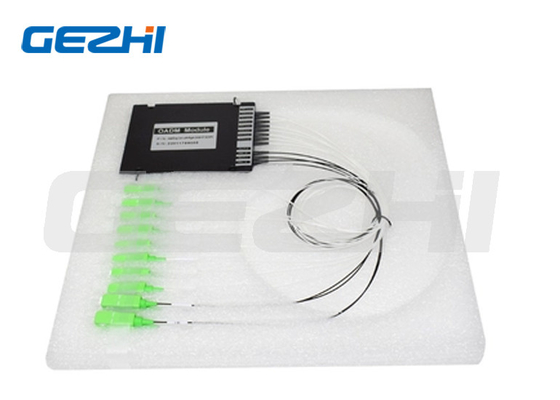

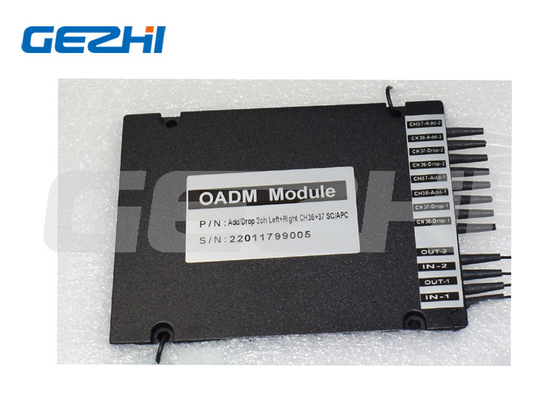

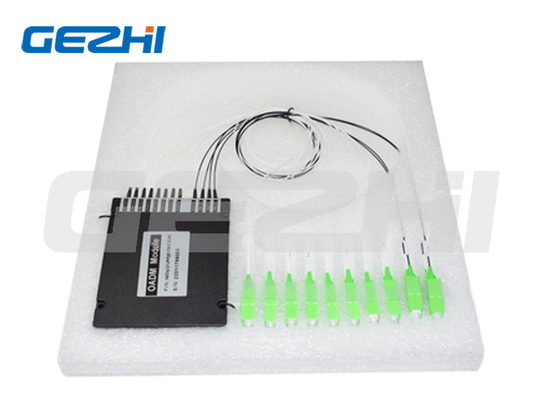

Duales optisches Glasfasermodul DWDM OADM mit SC APC-Schnittstelle

Name: Duales optisches Glasfasermodul DWDM OADM mit SC APC-Schnittstelle
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 1.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modellnummer:	GEZHI-DWDM OADM
MOQ:	1pc
Preis:	Verhandlungsfähig
Payment Terms:	T/T, Western Union

Einzelheiten

Product Description

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Product Name:

OADM Left+Right CH41SC/APC

Fiber Type:

Dual Fiber

Fiber Length:

50cm

Channel:

CH41

Optical Interface:

SC/APC

Package:

ABS Box

Package Dimension:

100*80*10CM

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Optisches Doppelfasermodul

optisches DWDM-Modul

APC-Schnittstelle DWDM OADM

Product Description

Duales optisches Glasfasermodul DWDM OADM mit SC/APC-Schnittstelle

Produktbeschreibung
Der DWDM Optical Add/Drop Multiplexer (OADM) ist ein passives optisches Gerät, das in WDM-Netzwerken zum Hinzufügen und Ablegen eines/mehrerer 100-GHz-DWDM-Kanäle im C-Band in einer oder zwei Fasern verwendet wird, während der Rest der Wellenlängen zum benötigten Ziel geleitet wird.Durch den Einsatz der DWDM-Technologie können bestehende und neue Netzwerke effektiv um WDM-Fähigkeit erweitert und die Übertragungsentfernung optischer Signale erweitert werden.
DWDM-OADM-Module sind in einseitigen (Ost oder West) und doppelseitigen (Ost und West) Konfigurationen erhältlich.Mit passenden MUX/DeMUX-Einheiten an jedem Ende einer optischen Verbindung können mehrere Datenkanäle kombiniert und über einen Singlemode-Glasfaserstamm übertragen werden.Die passiven OADM-Module können an jedem Punkt entlang der Leitung bis zu 4 Datenkanäle hinzufügen oder entfernen.

Merkmale
Geringe Einfügungsdämpfung
Geringes Übersprechen
Hohe Stabilität und Zuverlässigkeit
Epoxidfrei im optischen Pfad

Anwendungen
Leitungsüberwachung
DWDM-Netzwerk
Telekommunikation
Konfigurierbares OADM

Leistung

Parameter		Einheit	1CH		2CH		4CH		8CH
			Hinzufügen	Tropfen	Hinzufügen	Tropfen	Hinzufügen	Tropfen	Hinzufügen	Tropfen
Kanalwellenlänge		nm	ITU-Gitter
Kanalabstand		GHz	100 oder 200
Kanalpassband (@-0,5 dB Bandbreite)		nm	>0,3
Einfügedämpfung		dB	<0,9		<1,2		<1,5		<2,8
Spezialdienst		/	Monitor oder 1310 nm ist verfügbar
Kanalwelligkeit		dB	0,5
Isolation	Benachbart	dB	>30	>30	>30	>30	>30	>30	>30	>30
	Nicht angrenzend	dB	>40	>40	>40	>40	>40	>40	>40	>40
Temperaturempfindlichkeit durch Trägheitsverlust		dB/℃	<0,005
Wellenlängentemperaturverschiebung		nm/℃	<0,002
Polarisationsabhängiger Verlust		dB	<0,1
Polarisationsmodendispersion		dB	<0,1
Richtwirkung		dB	>50
Rückflussdämpfung		dB	>45
Maximale Belastbarkeit		mW	300
Betriebstemperatur		℃	-5~+75
Lagertemperatur		℃	-40~85
Paketabmessungen		mm	L80xB60xH12oder L100xB80xH10				L120xB80xH18		L141xB115xH18

Anmerkung 1.Kundenspezifische Spezifikationen sind verfügbar.
Wird ohne Stecker angegeben. Bei Verwendung mit Stecker erhöht sich die Störschalldämmung um 0,2 dB.

Bestellinformationen

DWDM

Anzahl der Kanäle

Aufbau

Modultyp

Kabelart

Faserlänge

Verbinder

OADM

1=100G

2=200G

01=1Kanal
02=2 Kanal
03=3 Kanal
04=4 Kanal
......
16=16Kanal
17=17Kanal
18=18Kanal

SS=Einzelfaser West oder Ost

SD=Einzelfaser West und Ost

DS=Dual Fiber West oder East

DD=Dual Fiber West & East

A1=ABS-Box 100x80x10mm
A2=ABS-Box 120x80x18mm
A3=ABS-Box 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX-Einsatz im 2-Slot-Rack
L4=LGX-Einsatz im 4-Slot-Rack
R1=19" 1 HE Rack
R2 = 19″1U-Rack mit 2 Steckplätzen
R4 = 19″1U-Rack mit 4 Steckplätzen
S=Angeben

09=900um Bündelader
20=2,0mm
30=3,0 mm

05=0,5m
10=1,0m
15=1,5m
S=Angeben

00=keine
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Angeben
