| Brand Name: | GEZHI or OEM |
| Modellnummer: | CWDM Verdrahtungshandbuch Mux/Demux |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

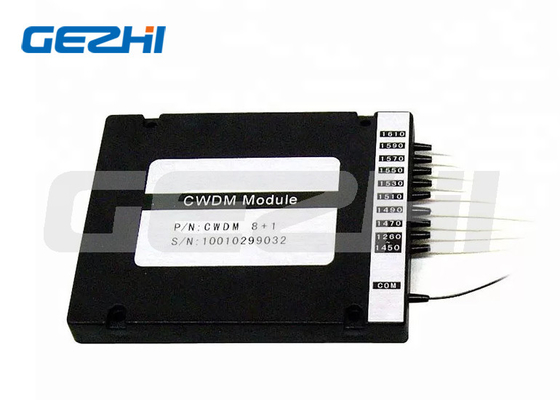

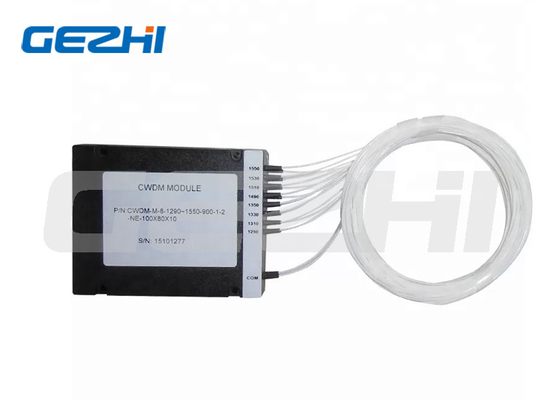

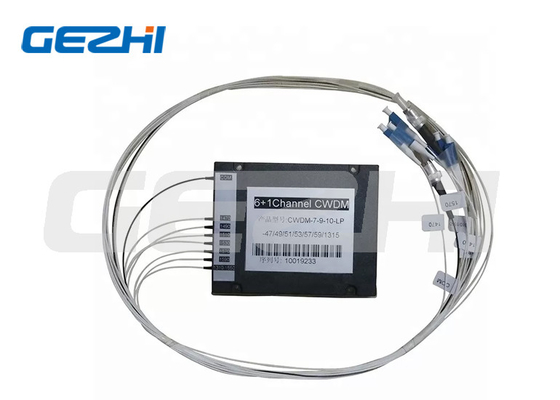

100G Glasfaser Passiv Cwdm Modul 4CH / 8CH CWDM WDM Mux / Demux Add Drop Multiplexer Geräte
Beschreibung des Produkts
Der GEZHI CWDM Optical Add/Drop Multiplexer (OADM) ist ein passives optisches Gerät, das in WDM-Netzwerken zum Hinzufügen und Absetzen eines/mehrerer CWDM-Kanäle in eine oder zwei Fasern verwendet wird.Während der Rest der Wellenlängen zum benötigten Ziel umgehen.
Anwendungen
CWDM-System
Hinzufügen/Absetzen
PON-Netzwerke
CATV-Verbindungen
Eigenschaften
Niedriger Einsetzverlust
Hohe Isolation
Niedrige PDL
Breite Betriebswellenlänge: von 1260 nm bis 1620 nm
Kompaktes Design
Hohe Zuverlässigkeit und Stabilität
Spezifikationen
| Parameter | Wert | Einheit |
| Wellenlänge | 1270 bis 1610 | m |
| Einsetzungsverlust | 3.0 | dB |
| Isolation | ≥ 30 / ≥ 40 | dB |
| Rückkehrverlust | > 50 | dB |
| Temperaturempfindlichkeit | < 0005 | dB/°C |
| PDL | < 010 | dB |
| PMD | < 010 | P.S. |
| Richtlinie | ≥ 50 | dB |
| Maximale Eingangsleistung | 300 | W |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -40 ~ +85 | °C |
| Art der Faser | SMF-28e | |
| Packungsgröße | 100*80*10 ABS-Box | mm |
| Schweinestau | 250um/900um/2,0mm/3,0mm | mm |
1 × N CWDM Mux/Demux-Modul
| OADM | |||||||
| Die ITU | Anzahl der Kanäle | Art der Anwendung | Zentrale Wellenlänge | Durchmesser der Faser | Faserlänge |
Anschluss
|
|
|
1=100G 2=200G |
4=4 Kanäle 8=8 Kanäle 16=16 Kanäle
|
M=Mux D=DeMux |
41=1410 nm 43 = 1430 nm 45 = 1450 nm 47 = 1470 nm 49 = 1490 nm 51=1510 nm |
1=250um 2=900um 3 = 2,0 mm 4 = 3,0 mm XX = Sonstiges |
05=0,5 m 10=1,0 m 15 = 1,5 m 20=2,0 m XX=Sonstige |
0=Nichts X = Sonstiges |
Über uns
Gezhi Photonics Co., Ltd ist ein professioneller Hersteller und Anbieter von Glasfaserprodukten, die in Data Center, Telecom, CATV, FTTX, Glasfasersensor usw. weit verbreitet sind. Wir gründeten 2014ist eine OEM/ODM-Fabrik, die sich mit FuE beschäftigt, die Herstellung und Vermarktung von Passiv- und Aktivfaser-Doppelkomponenten.
|
|
