Mehrkanal-FWDM-Filter WDM mit 1470-1610nm Wellenlänge, anpassbarem Stecker und geringem Einfügedämpfung

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	3 Hafen-Faser Optik-FWDM
MOQ:	1PC
Preis:	US$22-US$59
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Modustyp:

Einzelmodus

Einfügedämpfung:

≤ 2,5 DB

Steckertyp:

Anpassbar

Wellenlänge:

1470–1610 nm

Passband-Welligkeit:

≤0.30dB

Rückflussverlust:

≥ 45 dB

Derectivity:

≥ 50 dB

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Mehrkanalfilter WDM

Mehrkanal-FWDM

WDM-Stahlrohr-Kommunikationsgeräte

Beschreibung des Produkts

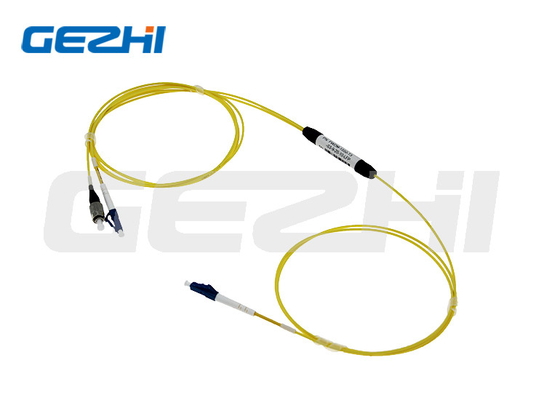

Multi-Channel FWDM-Filter WDM Stahlrohr-Kommunikationsausrüstung

FTTX-Filter-WDM-Module werden häufig in EDFA, Raman-Verstärkern, WDM-Netzwerken und Glasfaserinstrumenten eingesetzt. Basierend auf der Dünnschichtfilter (TFF)-Technologie kombinieren oder trennen diese Geräte Licht bei verschiedenen Wellenlängen über einen weiten Bereich. Sie erweitern die Kapazität von Einzelfasern, um bidirektionale Kommunikation zu ermöglichen, was sie ideal für Upgrades, Erweiterungen von optischen Netzwerken und die Einführung umfassender neuer Dienste macht.

Wir bieten kundenspezifische Filter-basierte Wellenlängen-Multiplexing (WDM)-Geräte, die auf spezifische Wellenlängenbänder für spezialisierte Anwendungen zugeschnitten sind. In GEPON-Systemen, die bei 1310/1490nm arbeiten, werden CATV-Signale über dieselbe Faser mit 1550nm übertragen, wobei FWDM als Mischpunkt dient.

Hauptmerkmale

Geringe Einfügedämpfung
Hohe Kanalisolation
Breites Durchlassband
Hohe Zuverlässigkeit und Stabilität
Epoxyfrei auf optischem Pfad

Anwendungen

Leitungsüberwachung
Telekommunikation
Mobilfunk-Anwendungen
Glasfaserverstärker
Zugangsnetze
Metro-WDM-Systeme
Langstrecken-WDM-Systeme
Unternehmensnetzwerke

Technische Spezifikationen

Parameter	Einheit	Wert
Kanalabstand	GHz	200
Wellenlängenbereich		C- oder L-Band ITU-Kanäle 186,6 bis 196,1 THz
Durchlassband	GHz	≥+/- 33
Durchlassbandwelligkeit der Übertragung	dB	≤0.3
Einfügedämpfung der Übertragung	dB	≤1.0
Durchlassbandwelligkeit der Reflexion	dB	≤0.2
Einfügedämpfung der Reflexion	dB	≤0.4
Übertragungsisolation (benachbarter Kanal)	dB	≥30
Übertragungsisolation (nicht benachbarter Kanal)	dB	≥50
Reflexionsisolation	dB	≥13
Polarisationsabhängige Dämpfung	dB	≤0.2
Polarisationsmodendispersion	ps	≤0.2
Direktivität	dB	≥50
Rückflussdämpfung	dB	≥45
Optische Leistungsbelastbarkeit	mW	≥500
Zugbelastung	N	≥5
Betriebstemperaturbereich		-5 bis 70°C
Lagertemperaturbereich		-40 bis +85°C
Fasertyp		SMF-28e
Gehäuseabmessungen	mm	5,5 x 34mm

Alle Spezifikationen basieren auf Geräten ohne Stecker und sind über Wellenlänge, Polarisation und Temperatur garantiert.
