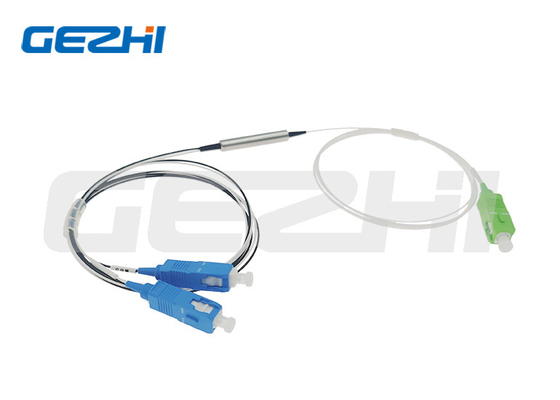

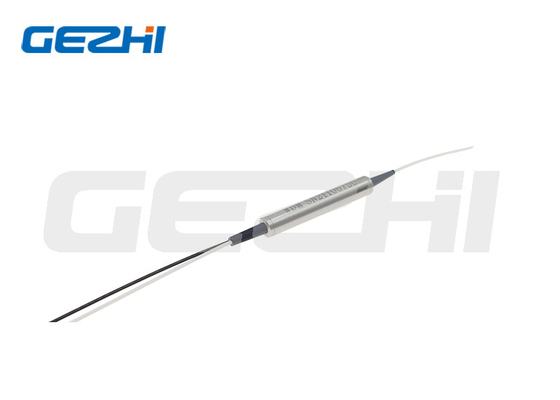

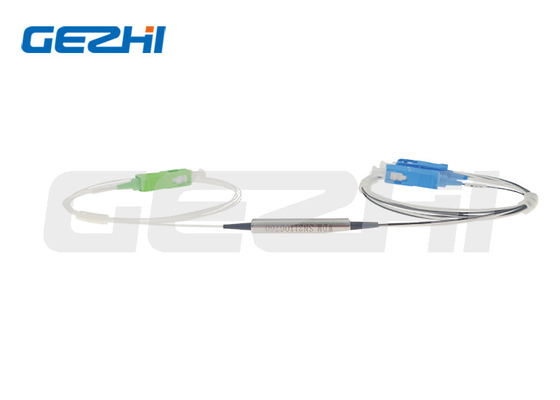

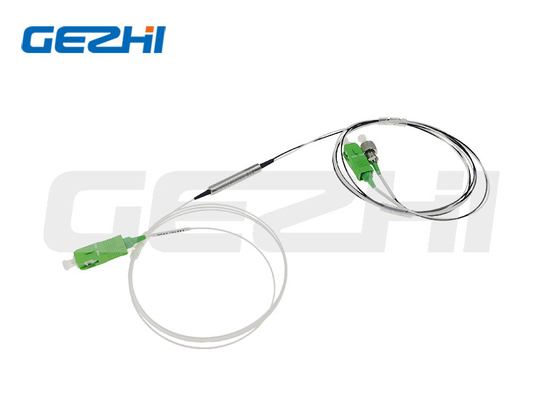

FTTX 3ports optischer Filter Verdrahtungshandbuch-Modul-FWDM 1310nm 1490nm 1550nm

Name: FTTX 3ports optischer Filter Verdrahtungshandbuch-Modul-FWDM 1310nm 1490nm 1550nm
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 Hafen-Faser Optik-FWDM
Price: 7.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	3 Hafen-Faser Optik-FWDM
MOQ:	1PC
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Anwendungen:

System-Überwachung

Reflexions-Band-Wellenlängenbereich:

1460~1620

Einsetzungsverlust:

Durchlauf Channel≤0.8

Kanal-Kräuselung:

<0>

Isolation:

Durchlauf Channel>40

Einfügungsdämpfungs-Temperatur-Empfindlichkeit:

<0>

Polarisations-abhängiger Verlust:

<0>

Polarisations-Modus-Streuung:

<0>

Richtwirkung:

>50

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

3-Port-WDM-Modul

FTTX-WDM-Modul

optischer 1550-nm-Filter

Beschreibung des Produkts

FTTX 3 Ports Glasfaser FWDM 1310nm 1490nm 1550nm Optikfilter

Beschreibung des Produkts

Mikro-optische WDM nutzt Dünnschicht-Cocating-Technologie und proprietäre Design von Non-Flux-Metall-Bindung Mikrooptik Verpackung.Es bietet einen geringen Einsatzverlust.hohe Kanalisolation,Niedrige Temperaturempfindlichkeit und expoxyfreier optischer Pfad.

FTTX 3ports optischer Filter Verdrahtungshandbuch-Modul-FWDM 1310nm 1490nm 1550nm 0

Eigenschaften

1.Weiter Funktionswellenlängenbereich
2.Niedriger Einsatzverlust
3.Ultra Flat Breitband
4.Hochkanal Isolierung
5.Hohe Stabilität und Zuverlässigkeit
6.Epoxyfrei auf optischem Weg

Anwendung

1Prüfgeräte
2.FTTH Tri-Play-System
3.CATV-Verbindung
4.WDM-System
5.PON-Netzwerke

Spezifikation

Parameter		Min.	Typisch	Maximal	Einheit
Betriebstemperatur		0	30	70	°C
Betriebsrelative Luftfeuchtigkeit	Nicht kondensiert	5		95	%
Speichertemperatur	Nicht kondensiert	- 40		85	°C
Machtübergabe		50			Mw
COM-Port-Wellenlängenbereich		1260		1560	m
Wellenlänge des TRANS-Ports	CATV	1540	1550	1560	m
REFL-Portwellenlänge 1	DATEN im Vorstrom	1260	1310	1360	m
REFL-Portwellenlänge 2	DATA nachgelagert	1480	1490	1500	m
mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm	COM zu TRANS		0.3	0.5	dB
	COM zu REFL		0.25	0.4	dB
Isolierung COM bis TRANS@1490nm±10nm	1490nm in den CATV-Port	15
Isolierung COM bis REFL@1550nm±10nm	1550nm in den DATA-Port	15
Richtlinien	1310nm in den CATV-Anschluss	47
Rückkehrverlust (alle Ports)		45
Wärmeempfindlichkeit beim Einsetzen				0.005	dB/°C
Polarisationsabhängige Verluste				0.1	dB
Verlust durch Biegen	@1550nm@10mm-Radius, eine Umdrehung			0.5	dB
Art der Faser	Corning@SMF-28 Ultra;900um Lockerrohr
Faserlänge, gemessen von der Spitze des Metralgehäuses bis zur Faserspitze des Steckers	Die Kommission	51			cm
	Trans	100			cm
	REFL	100
Typ des Steckers	Die Kommission	SC/APC
	Trans	ohne Stecker
	REFL	ohne Stecker
Länge des WDM-Verpackungsrohrs			38	39	mm
Durchmesser des WDM-Verpackungsrohrs			5.5	6	mm
Elektrische Isolierung von WDM-Röhren	Das Metallrohr muss elektrisch mit einem Schrumpfverpackungsrohr über seine gesamte Länge isoliert sein.

Bestellinformationen

Wellenlänge

Ausstattung

Packungsbeschreibung

Art der Faser

Faserdurchmesser

Faserlänge

Anschluss

XGS-PON

S=Geben Sie an

1=1 Einheit Kombination

2=2 Einheiten Kombination

3=3Einheit Kombination

4=4 Einheiten Kombination

S=Geben Sie an

S1= Stahlrohr φ5,5x35 mm

A9=ABS-Box 90x20x10mm

A1=ABS-Box 100x80x10mm

A2 = ABS-Box 120x80x18 mm

A3 = ABS-Box 140x115x15 mm

L1=LGX 129*29*130 mm

L2=LGX-Einsatz in einem 2-Schleusen-Rack

L4=LGX-Einsatz in einem 4-Schleusen-Rack

R1=19" 1 U-Rack

R2=2Slot 19′′1U Rack

R4=4Slot 19′′1U Rack

X = angepasst

9=9/125

S=Geben Sie an

25=250um

90=900um

20 = 2,0 mm

30 = 3,0 mm

S=Geben Sie an

05=0,5 m

10=1,0 m

15 = 1,5 m

S=Geben Sie an

00 = keine

LP=LC/UPC

LA=LC/APC

SP=SC/UPC

SA=SC/APC

FP=FC/UPC

FA=FC/APC

S=Geben Sie an

Produktverpackung
