Einzelheiten zu den Produkten

Zu Hause Produits

LWL-Schalter DCs 5V PON Netz-1620nm 1x16 MEMS

Name: LWL-Schalter DCs 5V PON Netz-1620nm 1x16 MEMS
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-MFSW-1x16
MOQ:	1pc
Preis:	Verhandlungsfähig
Delivery Time:	2-7 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS ISO9001

Produktname:

MEMS-Schalter

Kanal:

1xN N≤16

Wellenlänge:

1260~1620nm

Verbindungsstück:

Besonders angefertigt

Eigenschaften:

Schnelle Schaltzeit

Anwendung:

PON-Netz

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

500pcs pro Monat

Hervorheben:

LWL-Schalter 1x16 MEMS

LWL-Schalter PON-Netz-MEMS

Schalter des Lichtleiterkabel-1620nm

Beschreibung des Produkts

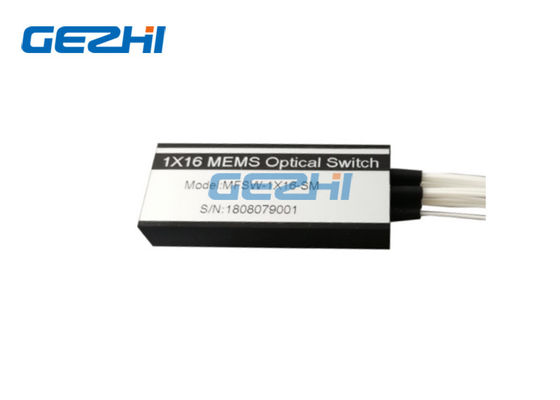

optischer Lastschalter 1x16 MEMS

Mit seinem MEMS-ansässigen Entwurf dauerhafte Leistung des optischen Lastschalters GEZHI-Photonik 1x16 MEMS in einem kompakten Paket. Schnelle Schaltzeit und mehr als 10 Milliarde Lebenszeitdauer es den perfekten LWL-Schalter herstellen für fordernde Herstellungsanwendungen. Der LWL-Schalter MEMS ist für singlemode Fasern mit einer Wahl von 1x2, 1x4,1x8, 1x12, Module 1x16 verfügbar.

Eigenschaften

Kompaktbauweise
Schnelle Schaltzeit
Niedrige Einfügungsdämpfung
Hohe Zuverlässigkeit

Anwendungen

PON-Netz
Schutz
Instrumentierung
Netz-Überwachung

Spezifikation

Parameter	Einheit	MFSW-1×N (N≤16)
Funktionierende Wellenlänge	Nanometer	1260~1620 für Inspektion, 850/1310 für Millimeter
Einfügungsdämpfung	DB	≤ 1,0 (typisch: 0,8)
WDL	DB	≤ 0,3
TDL	DB	≤ 0,3
PDL	DB	≤ 0,1
Rückflussdämpfung	DB	INSPEKTIONS-≥ 50, MILLIMETER ≥ 30
Übersprechen	DB	INSPEKTIONS-≥ 50, MILLIMETER ≥ 30
Wiederholbarkeit	DB	≤ ±0.02
Schaltzeit	Frau	≤ 8
Haltbarkeit	Zeiten	≥ 10 Milliarde
Stromversorgung	V	± 5% DCs 5V
Zugeschalteter Modus		Nicht-Verriegeln
Optische Energie	mW	≤ 500
Betriebstemperatur	°C	-5 \| +70
Lagertemperatur	°C	-40 \| +85
Betriebsfeuchtigkeit	%	5 \| 95
Maß	Millimeter	34×24×11 oder 60×24×11

Anmerkung: 1. Innerhalb der Betriebstemperatur und alles BESCHWICHTIGUNGSMITTELS.

2. Ausschließlich des Verbindungsstücks und 0.3dB IL für ein Paar Verbindungsstücke hinzufügen.

Stifte

Spezifikationen

Nein.	Einzelteil	Spezifikation
1	Stromversorgung	± 5% DCs 5V
2	Leistungsaufnahme	<500mw>
3	Steuerung	UART oder Parallelbetrieb (TTL-Niveau)

Pin Assignment

Pin	Signal-Name	Beschreibung
1	NC	Keine körperliche interne Verbindung
2	VCC	Stromversorgung (5V)
3	RÖHRENBLITZ	Fallender Rand aktiv (Input)
4	Boden	Erdleiter
5	D0	Daten 0 (Input)
6	D1	Daten 1 (Input)
7	D2	Daten 2 (Input)
8	D3	Daten 3 (Input)
9	UART TX	UART übertragen (Ertrag)
10	UART RX	UART empfangen (Input)
11	Boden	Gehäusemasse
12	RDY	Bereiten Sie (Ertrag), Gebrauch für interne Entstörung vor
13	MODUS	0=TTL, 1=UART (Input)
14	ZURÜCKSTELLEN	0=Reset (Input)

Optischer Weg

LWL-Schalter DCs 5V PON Netz-1620nm 1x16 MEMS 0

Maß

LWL-Schalter DCs 5V PON Netz-1620nm 1x16 MEMS 1

Auftrags-Informationen

GZ-MFSW-1xN-x-x-xx-xx-x

Art

Kanal

Wellenlänge

Faser-Art

Faser-Durchmesser

Faser-Länge

Verbindungsstück

GZ-MFSW

01=1x1

02=1x2

.....

16=1x16

......

C=C-Band

L=L-Band

O=O-Band

D=C+L-Band

X= andere

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
