Produktdetails:
Zahlung und Versand AGB:
|
| Type: | CWDM Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Channel Number: | 4CH, 8CH Or 16CH | Structure: | Mux Or Demux |
| Channel Spacing: | 20nm | Central Wavelength: | 1271~1611nm |
| Operating Wavelength: | 1260~1620nm | Input/Output Connector: | FC, SC, LC Optional |
| Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Package Dimension: | 100X80X10mm | ||
| Markieren: | Optisches CWDM Mux Demux,8 Kanal CWDM Mux Demux,Modul FTTX CWDM |
||

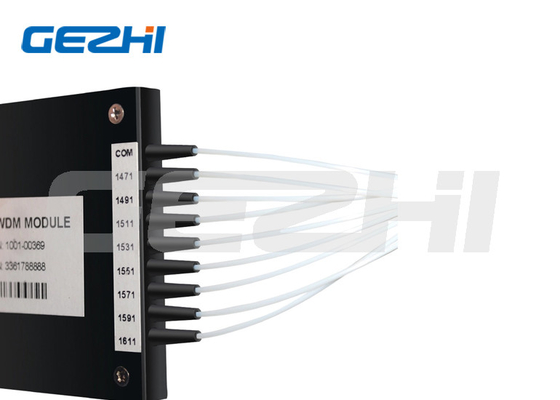

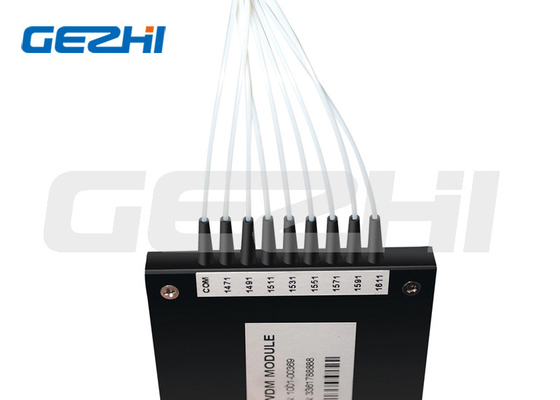

Optischer CWDM Mux Demux CWDM Kanal des Kanal-CWDM 8CH des Modul-8
Produkt-Beschreibung
Die grobe Wellenlängen-Abteilungs-Mehrkanalausrüstung (CWDM) ist eine ausgezeichnete Wahl für die zunehmende Bandbreitenkapazität beim Kosten unten halten. Die Spleiß 6com/pigtailed die ABS-Modulfamilie, basiert auf Standardtechnologie des dünnfilm-Filters (TFF) mit einem eigenen Verpacken, bietet Ihnen die kleinsten Teilmaße an, die mit einer hervorragenden Leistung und einer Zuverlässigkeit kombiniert wurden. Unsere CWDM MUX DEMUX werden tadellos entsprochen, um PDH, HAVW/SONET, ETHERNET-Services zu transportieren über WWDM, CWDM und DWDM im optischen Metrorand und in den Zugangsnetzen.
Anwendungen
CWDM-Kanäle fügen hinzu,/Tropfen
CWDM
CATV-Faser-Lichtleitstrecken
Zugreifendes LAN Networks
Kommunikationen der kurzen Entfernung
Eigenschaften
Niedrige Einfügungsdämpfung
Ausgezeichnete Kanal-Isolierung
Hohe Stabilität u. Zuverlässigkeit
Niedrige Kosten
Spezifikationen
|
Einzelteil
|
Einheit
|
Parameter
|
|
Kanalabstand
|
|
20 Nanometer IFU-Gitter
|
|
Wellenlängenbereich
|
Nanometer
|
1260 bis 1620
|
|
Kanalmitten (IFU oder ITU+1)
|
Nanometer
|
1270/1290… 1610 oder 1271/1291… 1611
|
|
Durchlassbereich
|
Nanometer
|
≥+/-6.5, 7,0, 7,5
|
|
Durchlassbereichkräuselung
|
DB
|
≤0.35
|
|
Getriebeeinfügungsdämpfung
|
DB
|
≤0.70 (typisches 0,50)
|
|
Reflexionseinfügungsdämpfung
|
DB
|
≤0.40
|
|
Getriebeisolierung (Justage-Kanal)
|
DB
|
≥30
|
|
Getriebeisolierung (Kanal Nichtjustage)
|
DB
|
≥45
|
|
Reflexionsisolierung
|
DB
|
≥13
|
|
Abhängiger Verlust der Polarisation
|
DB
|
≤0.1
|
|
Polarisationsmodusstreuung
|
ps
|
≤0.2
|
|
Wärmebeständigkeit
|
dB/°C
|
≤0.005
|
|
Richtdämpfung
|
DB
|
≥50
|
|
Rückflussdämpfung
|
DB
|
≥45
|
|
Optische Energiebehandlung
|
mW
|
≤300
|
|
Zugbeanspruchung
|
N
|
≥5
|
|
Betriebstemperaturbereich
|
°C
|
-5 bis 70
|
|
Lagertemperaturbereich
|
°C
|
-40 bis +85
|
|
Faserart
|
|
SMF-28e
|
|
Paketmaß
|
Millimeter
|
≤5.5 x 34
|
