Produkt-Name: | Einzelne Faser CWDM | Kanal nein.: | 1x18 |
---|---|---|---|
Wellenlänge: | 1270~1610 | Linie Art: | Mux |
Verbindungsstück: | COM-SC/UPC, OTH: LC/PC | Anwendung: | Telekommunikation |
Markieren: | 18CH sondern Faser cwdm aus,BIDI-cwdm Mehrfachkoppler,Faser 1610nm Optik-cwdm |

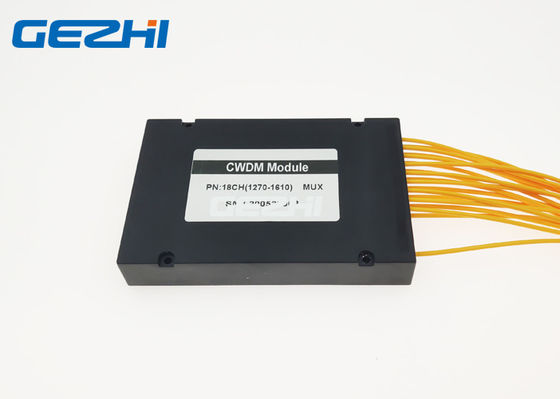

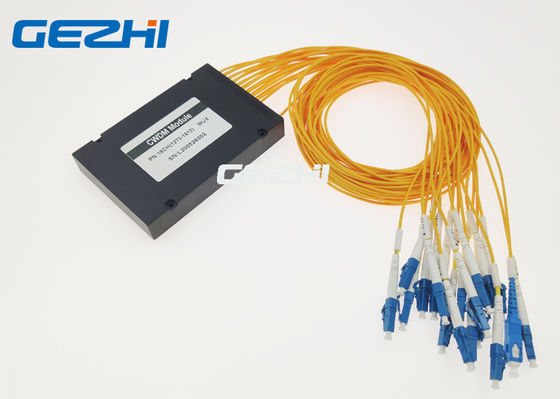

Modul 1270~1610nm dämpfungsärmes BIDI CWDM 18CH CWDM Mux Demux
GEZHI 18CH dämpfungsärmes BIDI CWDM basiert auf dielektrischer Dünnfilmfiltertechnik, die für Integration in den Zugangs- und Metronetzen der niedrigen Kosten entwarf. GEZHI 18CH CWDM ist ein optischer Mehrfachkoppler, der bis 18 CWDM-Quellen auf einer einzelnen Glasfaser mit nur Einfügungsdämpfung der Verbindung multiplexen kann 3.5dB. Sein Paket durch 120*80*18mm ABS-Kasten mit 900um lösen Rohr, 1meter, COM-SC/UPC Verbindungsstück, anderer Ertrag mit LC-/UPCverbindungsstück. Der Filter 18CH CWDM hat hohe Kanalisolierung und kann in einem bidirektionalen System deshalb verwendet werden. Das Modul kann als Mehrfachkoppler oder Demultiplexer benutzt werden und benutzt einen einzelnen Schlitz in einem Rahmen oder kann verwendet werden, allein stehend, in einem N-Kasten.
Eigenschaften
Einfügungsdämpfung der Verbindung 3.5dB
18 Kanäle pro Faser
Bidirektional
Kann als Mehrfachkoppler oder Demultiplexer verwendet werden
Sein kann verwendetes allein stehendes in einem N-Kasten
Anwendungen
Netze der dunklen Faser
Sendungsbeitragnetze
Optische Videonetze
Ereignisproduktion
CWDM-Netze
Spezifikation
Parameter |
Einheit |
18CH CWDM | ||
Mux | Demux | |||
Kanal-Wellenlänge | Nanometer |
1270~1610nm |
||
Mittelwellenlänge |
Nanometer | ±0.5 | ||
Kanalabstand | Nanometer | 20 | ||
Kanaldurchlassbereich |
Nanometer | >14 | ||
Maximale Einfügungsdämpfung | DB | <5>.5 oder <3> | <5> | |
Kanal-Kräuselung | DB | 0,3 | ||
Isolierung |
Angrenzend | DB | >30 | |
Nicht-angrenzend | DB | >40 | ||
Trägheits-Verlust-Temperatur |
dB/℃ |
<0> |
||
Wellenlängen-Temperatur |
Nanometer ℃ |
<0> | ||
Polarisations-Abhängiger |
DB | <0> | ||
Polarisations-Modus |
DB | <0> | ||
Richtdämpfung | DB | >50 | ||
Rückflussdämpfung | DB | >45 | ||
Höchstleistungs-Behandlung | mW | 300 | ||
Opterating-Temperatur | ℃ | -5~+75 | ||
Lagertemperatur | ℃ | -40~85 | ||
Paketmaß | Millimeter | L120x80x18 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert mit Verbindungsstück
Einrichtungs-Informationen
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
Zahl von Kanälen | Modulart | Kabelart | Faserlänge | Inputverbindungsstück |
Ertrag Verbindungsstück |
|||||||
CWDM | 01=1Channel Kanal 02=2 Kanal 03=3 Kanal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 Millimeter 1=142x102x14.5 Millimeter Kasten 2=LGX 3=19 ″ 1U Gestell X=Others |
00=none 09=900um Loses Rohr 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filter-Kaskade
Paket 18CH BIDI CWDM
Modul 18CH BIDI CWDM
