Produktbezeichnung: | LWL-Schalter 1x32 Mems | Hafen: | 1x32 |
---|---|---|---|
Wellenlänge: | C-Band oder besonders angefertigt | Schalterzeit: | 30ms |
Garantie: | 3 Jahre | Anwendung: | Optisches Netz |
Markieren: | Optisches Glasfaser-Mems-Switch-Modul,1x32 Mems-Switch-Modul,optisches Mems-Netzwerk-Switch-Modul |
Produktübersicht LWL-Schalters 1x32 Mems
Optischer Lastschalter hohe Faser Mems der Zuverlässigkeits-Stability1x32 für optisches Netz

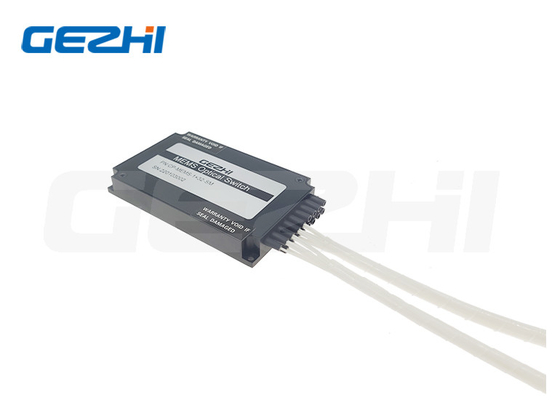

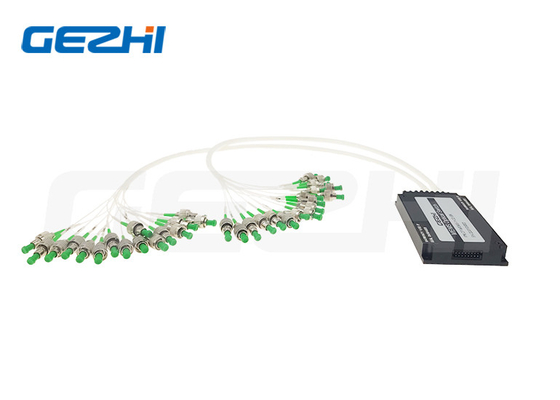

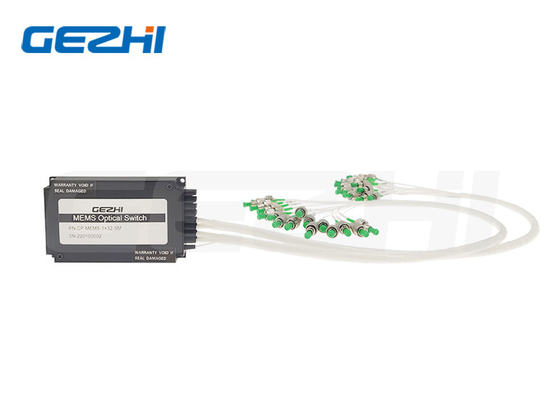

Modul LWL-Schalter 1x32 MEMS
swtch 1X32 MEMS ist ein sehr schneller Opto-mechanischer Schalter, der über beiden Telekommunikationswellenlängenfenstern ab 1240 Nanometer zu 1640nm arbeitet. Der in hohem Grade zuverlässige zugeschaltete Mechanismus basiert auf mikromechanischen Spiegeln und Eigenschaften unterhalb der Einfügungsdämpfung der Schaltzeit 1ms und DBs nur 1,5. Das Miniaturpaket widersteht schroffen environmenis und ist für direkte Montage auf Leiterplatten gut angepasst.
Eigenschaften LWL-Schalters 1x32 Mems
Eigenschaften:
Niedriges Übersprechen
Niedrige Einfügungsdämpfung
Hohe Stabilität, hohe Zuverlässigkeit
Breiter Wellenlängenbereich
Anwendungen:
Netz-Test-System
Optisches Netz
Schutz/Wiederherstellung
Optische Singnal-Wegewahl
Übermittler- und Empfängerschutz
Spezifikationen LWL-Schalters 1x32 Mems
Parameter | Einheit | MFSW-1×N (N≤16) | |
Funktionierende Wellenlänge | Nanometer | 1260~1650 für Inspektion, 850/1310 für Millimeter | |
Einfügungsdämpfung | DB | N≤8 | ≤1.0 |
8 |
≤1.2 | ||
16 |
≤1.5 | ||
32 |
≤1.7 | ||
64 |
≤2.2 | ||
144 |
≤2.4 | ||
WDL | DB | ≤ 0,3 | |
TDL | DB | ≤ 0,3 | |
PDL | DB | ≤ 0,15 | |
Rückflussdämpfung | DB | INSPEKTIONS-≥ 45, MILLIMETER ≥ 30 | |
Übersprechen | DB | INSPEKTIONS-≥ 45, MILLIMETER ≥ 30 | |
Wiederholbarkeit | DB | ≤ ±0.02 | |
Schaltzeit | Frau | ≤ 8 | |
Haltbarkeit | Zeiten | ≥ 10 Milliarde | |
Zugeschalteter Modus | Nicht-Verriegeln | ||
Stromversorgung | V | ± 10% DCs 5V | |
Betriebsstrom | MA | N≤16 | ≤50 |
16 |
≤250 | ||
64 |
≤350 | ||
144 |
≤500 | ||
Optische Energie | mW | ≤ 500 | |
Betriebstemperatur | °C | -20 | +85 | |
Lagertemperatur | °C | -40 | +85 | |
Betriebsfeuchtigkeit | % | 5 | 95 | |
Paket-Maß | Millimeter | P1: 31x24x11 | N≤64, bloße Faser |
P2: 60x24x11 | N≤16, 0.9mm loses Rohr | ||
P3: 90x55x12 | 16 |
||
P4: 100x100x12 | 64 |
||
P5: 110x141x12 | 144 |
Odering-Informationen LWL-Schalters 1x32 Mems
Art | Kanal | Wellenlänge | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Customized |
