Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | 1x16 MEMS Optical Switch Rackmount | Wellenlängenbereich: | 850/1310 für MM oder 1260~1650 für SM oder individuell |
|---|---|---|---|
| Prüfungswellenlänge: | Prüfungswellenlänge | Verbindungsstück: | FC, SC, LC, ST oder individuell angepasst |
| Monitor-Port: | Monitor-Port | ||
| Markieren: | Automatisches Messen MEMS optischer Schalter,Glasfaser-MEMS-Optischer Schalter,LWL-Schalter 1x16 Mems |
||

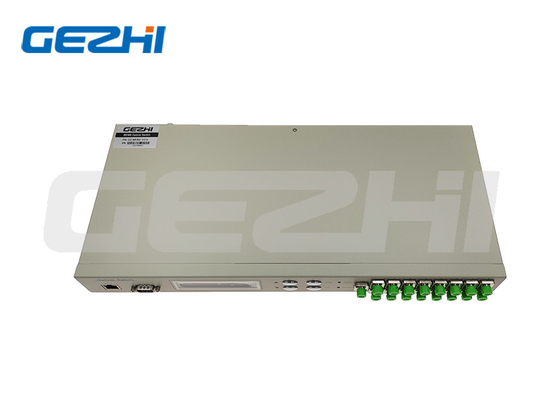

Glasfaser 1x16 MEMS Optical Switch Rackmount für die automatische Messung
Beschreibung des Produkts
1xN MEMS Optical Switch Rackmount
Die GEZHI-MEMS-Optischen Schalter basieren auf integrierter Silizium-MEMS-Technologie und sind in mehrkanaler 1x4, 1x8, 1x16, 1x24, 1x32, 1x64 verfügbar.1x128 bis 1x256 und Matrix MxN Mems optischer Schalter 8x8, 16x16, 16x64, 64x64 Kanäle. Im Schalterpaket befindet sich sowohl der CMOS/TTL-kompatible Treiber.Das Array von MEMS-optischen Schaltern kann einzeln gesteuert werden und ist bidirektional, so dass sie entweder in einer 1xN- oder Nx1-Orientierung verwendet werden können.
Die MEMS 1xN-Optischen Schalter von GEZHI® bieten eine hervorragende optische Leistung, eine hohe Zuverlässigkeit über eine sehr lange Lebensdauer.Luftfahrt und andere anspruchsvolle Anwendungen.
Eigenschaften
1.SerialNet, hohe Zuverlässigkeit, hohe Stabilität
2.LCD-Display-Panel. Visuelle Anzeige, bequeme Bedienung
3Transparentes Übertragungssignal, hohe Stabilität und Zuverlässigkeit
4.Kanal und Zeitintervall des automatischen Scannens können eingestellt werden
5.RS232 Steuerung und Fernsteuerung über Ethernet RJ45
Anwendungen
1.FITL
2.Automatische Messung
3.Optisches Fernüberwachungssystem für Fernüberwachung und Wartung
Spezifikationen
| Parameter | Einheit | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Wellenlängenbereich | m | 850/1310 für MM oder 1260~1650 für SM oder individuell | |||||||
| Test der Wellenlänge | m | 850/1310, 1310/1550 oder nach Maß | |||||||
| Einsetzungsverlust (maximal) | dB | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 17 | ≤ 17 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Rückkehrverlust | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Überspannung | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤ 010 | |||||||
| WDL | dB | ≤ 030 | |||||||
| TDL | dB | ≤ 030 | |||||||
| Wiederholbarkeit | dB | ≤ 002 | |||||||
| Wechselzeit | m | ≤ 8 (Nachbarkanal) | |||||||
| Optische Leistung | mW | ≤ 500 | |||||||
| Art der Faser | Ich weiß nicht. | 9/125 | |||||||
| Anschluss | / | FC, SC, LC, ST, SMA oder individuell angepasst | |||||||
| Monitorport | / | RJ45 & RS232 oder angepasst | |||||||
| Arbeitsstromversorgung (Plug-Typ) | V | AC:220V (50/60Hz) oder DC:36V~72V | |||||||
| Betriebstemperatur | °C | -10 ~ +60 | |||||||
| Speichertemperatur | °C | -40 ~ +85 | |||||||
| Rackhalter Abmessungen | mm | 1U L483XW230XH44.5 (bis zu 32 Kanäle) Anpassung ist verfügbar. | |||||||
| 2U L483XW230XH89 (bis zu 128 Kanäle) Anpassung ist verfügbar. | |||||||||
| 3U L483XW230XH133.5 (bis zu 256 Kanäle) Anpassung ist verfügbar. | |||||||||
Zeichnung

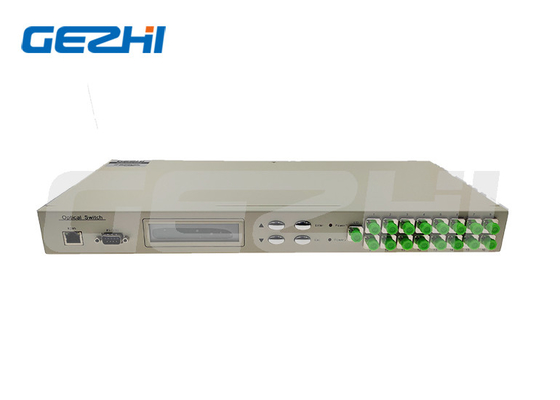

1x128 MEMS Glasfaserschalter Rackmount Frontplatte

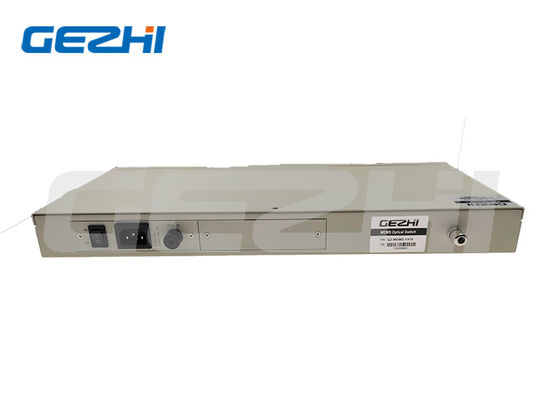

1x128 MEMS Glasfaser-Schalter zurück
Optische Strecke
Bestellinformationen MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Modus | Wellenlänge | Paket | Art der Faser | Stromversorgung | Anschluss |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Spezifität |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Geben Sie an |
1U=1U-Rakmontage 2U=2U-Rakmontage 3U = 3U-Rakmontage 4U=4U-Rakmontage S=Geben Sie an |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S=Geben Sie an |
AC=Einfach 85~265V Gleichspannung = Einzel 36 ~ 72 V AA=Dual 85 ~ 265 V DD=Dual 36~72V Dies ist der Fall, wenn die Leistung von AC85 ~ 265V + DC36 ~ 75V beträgt. |
00=Nichts FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Geben Sie an |
