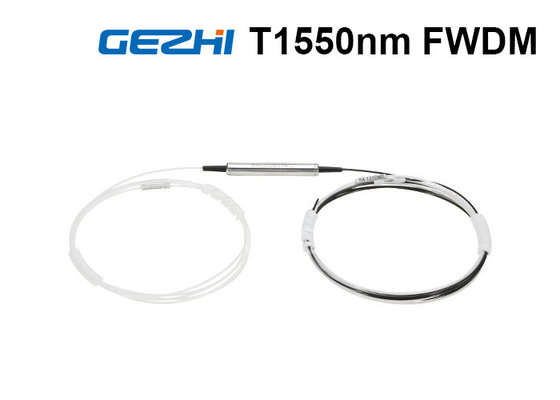

Stahlrohr 1x2 FWDM filtern Dünnfilm-Filter Verdrahtungshandbuch-Durchlauf 1550nm reflektieren 1310/1490nm

FTTX-Filter Verdrahtungshandbuch-Modul, das weitgehend in EDFA, in Raman-Verstärkern, IN Verdrahtungshandbuch-Netzen und in der Faseroptikinstrumentierung benutzt wird, basiert auf Technologie des Dünnfilm-Filters (TFF). Das Gerät kombiniert oder trennt Licht an den verschiedenen Wellenlängen in einem breiten Wellenlängenbereich. Es kann die Kapazität einer einzelnen Faser erweitern, bidirektionale Kommunikation zu erzielen, damit weitverbreitet in der optischer Netzverbesserung und -expansion, oder stellen Sie neues umfassendes Geschäft etc. vor.



GEZHI-Photonik liefert Filter-ansässige Filtergeräte der Wellenlängenabteilungsmehrkanalausrüstung (Verdrahtungshandbuch), die zu den bestimmten Wellenlängenbändern für Ihre speziellen Anwendungen besonders angefertigt werden. Da Sie möglicherweise wüssten, arbeitet GEPON-System selbst 1310 /1490, so wird CATV-Signal hier über die gleiche Faser unter Verwendung 1550nm geliefert, und FWDM ein Platz in dem aller dieses „Misch“ gets ist.





Art		FWDM
Funktionierende Wellenlänge T: Getriebewellenlänge R: Reflexionswellenlänge 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	Nanometer	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Getriebeeinfügungsdämpfung	DB	≤0.80
Reflexionseinfügungsdämpfung	DB	≤0.60
Übertragungskanalisolierung	DB	≥30
Reflexionskanalisolierung	DB	≥17
PDL	DB	≤0.1
Wärmebeständigkeit der Wellenlänge	nm/℃	≤0.003
Wärmebeständigkeit der Einfügungsdämpfung	dB/℃	≤0.005
Richtdämpfung	DB	≥55
Rückflussdämpfung	DB	≥45
Betriebstemperatur	℃	-20~+70
Lagertemperatur	℃	-40~+85

Anmerkung: 1. ist Kundenbezogenheit verfügbar.

2. pecified ohne Verbindungsstück und fügt einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.



• Kanal des Durchlauf-(Getriebe): 1550nm
• Reflexions-Kanal: 1310nm und 1490nm
• Hohe Isolierungs-, Zuverlässigkeits- und Kanalisolierung
• Niedrige Einfügungsdämpfung und ausgezeichnete Klimazuverlässigkeit
• RoHS konform



• Glasrohr-Paket für bloße Faser 250um
• Stahlschlauchpaket für bloße Faser 250um und Faser 900um
• ABS-Kasten für 900um-, 2.0mm- und 3.0mm-Faser
• Anmerkung: ist bloße Faser 250um auch das mit Verbindungsstück ausgerüstet zu werden finne,



Bild A ist für T13/R15, T14/R1315, Verdrahtungshandbuch Filter T1415/R13 FTTX
Bild B ist für T15/R13, T13/R1415, T15/R1314, Verdrahtungshandbuch Filter T1314/R15 FTTX
