| Produkt-Name: | Filter Verdrahtungshandbuch | Durchlauf-Kanal: | 1547~1561nm |
|---|---|---|---|
| Reflektieren Sie Kanal: | 1530~1543.2 | Paket: | Edelstahlrohr |
| Verbindungsstück: | FC/APC | Anwendung: | Einzelne Faser-Lösung DWDM |
| Markieren: | MWDM-Teiler-Filter,DWDM-Teiler-Filter,Verbindungsstück-optischer Filter FC APC |
||

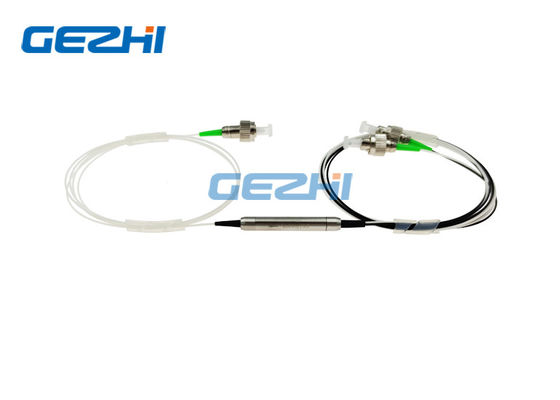

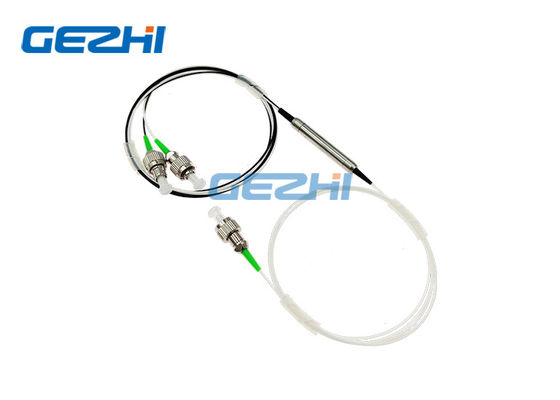

Roter/blauer Teilerfilter des Durchlauf-MWDM 1x2 DWDM des C-Bandes
Dieses Mikro-Optik Verdrahtungshandbuch verwendet beschichtende Technologie des Dünnfilms und eigenen Entwurf Nichtflussmetallabbindendes mikrooptikverpackens. Es liefert niedrige Einfügungsdämpfung, hohe Kanalisolierung, Empfindlichkeit der niedrigen Temperatur und freien EpoxidStrahlengang.
GEZHI Photonics CO., Ltd's liefert kundengebundene Bandfilter und -verbindungsstücke, um spezielle Steuerung und Anwendungen zu treffen. Die Filtrationseinheiten sind mit Stahlrohren, 2 Gestellbergen des Schlitzes 1U, steckbarem Modul oder ABS-Kästen verfügbar.
| Eigenschaften | Anwendung |
|
|
Leistungsangaben
| Art | FWDM | ||
| Durchlauf-Kanal-Wellenlänge | Nanometer | 1547~1561 (rot) | 1530~1543.2 (Blau) |
| Reflexionskanal Wellenlänge | Nanometer | 1530~1543.2 (Blau) | 1547~1561 (rot) |
| Durchlauf-Kanaleinfügungsdämpfung | DB | ≤0.60 | |
| Reflexions-Kanaleinfügungsdämpfung | DB | ≤0.40 | |
| Kanal-Kräuselung | DB | ≤0.3 | |
| Nebenkanalisolierung | DB | ≥30 | |
| Eilkanalisolierung | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Richtdämpfung | DB | ≥55 | |
| Rückflussdämpfung | DB | ≥50 | |
| Energie-Behandlung | mW | 300 | |
| Betriebstemperatur | ℃ | -5~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gehäuseabmessungen | Millimeter | φ5.5x35 | |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Einfügungsdämpfung umfasst nicht Verbindungsstück, jedes Verbindungsstück addiert Verlust 0.2dB.
3. Andere Wellenlänge kann auf die Anfrage des Kunden gemacht werden. Zum Beispiel L-Band R/B, C-/Lband.
Einrichtungs-Informationen
| Wellenlänge | Paket-Spezifikt. | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| R-/B=Red/Bluewellenlänge |
1= Φ5.5mm×35mm 2= 90×20×10 Millimeter 3=100×80×10.5 Millimeter 4= 120×80×18 Millimeter 5=140×115×18 Millimeter 6=19“ 1U Rackmount X= andere |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Einzelne Faser-Lösung DWDM mit rotem/blauem c-Band-Filter
Die Wellenlängen, die über die dunkle Faser reisen, werden in zwei Spektralbänder durch Anwendung roten/blauen c-Band-Filter an beiden Enden der dunklen Faser aufgespaltet. Sie macht es möglich, einzelnen Faserstrang für das Übertragen und das Empfangen, Investition so erheblich maximieren und die Verringerung von Kosten zu verwenden.
GEZHI liefern auch kundengebundenes Wellenlänge rotes/blaues Filter Verdrahtungshandbuch, 100Ghz DWDM Mux Demux, CWDM-Modul, Modul AWG-Lehre40channel, 2x2 überbrücken LWL-Schalter ETC….
