Dreifaches Wellenlängen-Abteilungs-Mehrkanalausrüstungs-Filter Verdrahtungshandbuch des Hafen-FTTH

Dreifaches Wellenlängen-Abteilungs-Mehrkanalausrüstungs-Filter Verdrahtungshandbuch des Hafen-FTTH
Dreifaches Wellenlängen-Abteilungs-Mehrkanalausrüstungs-Filter Verdrahtungshandbuch des Hafen-FTTH Dreifaches Wellenlängen-Abteilungs-Mehrkanalausrüstungs-Filter Verdrahtungshandbuch des Hafen-FTTH

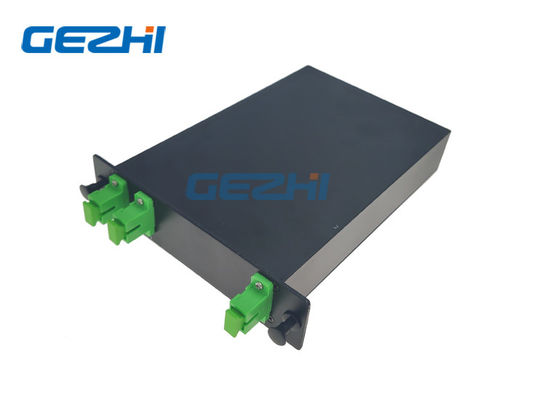

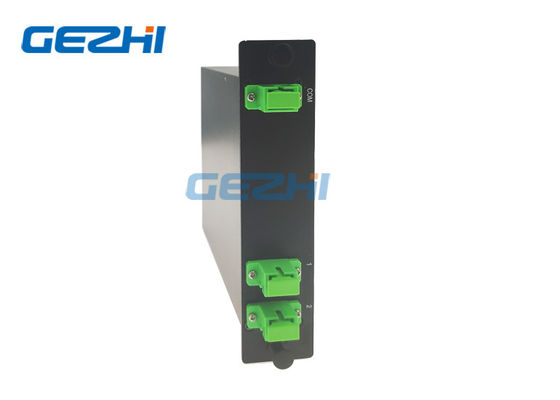

Großes Bild :  Dreifaches Wellenlängen-Abteilungs-Mehrkanalausrüstungs-Filter Verdrahtungshandbuch des Hafen-FTTH

Produktdetails:
Herkunftsort: CHINA
Markenname: GEZHI or OEM
Zertifizierung: CE RoHS,ISO9001
Modellnummer: FWDM
Zahlung und Versand AGB:
Min Bestellmenge: 1PC
Preis: Negotiable
Verpackung Informationen: Papierkasten
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100000Channel pro Monat
Ausführliche Produkt-Beschreibung
Produkt-Name: FTTH VERDRAHTUNGSHANDBUCH Wellenlänge: 1310&1490&1550
Hafen: Dreiergruppe Paket: LGX-Kassette
Verbindungsstück: SC/APC Anwendung: CATV
Markieren:

1550nm FTTH VERDRAHTUNGSHANDBUCH

,

Dreifaches Hafen FTTH Verdrahtungshandbuch

,

Gerät FTTH FWDM



Filter-ansässige Filtergeräte der Wellenlängenabteilungsmehrkanalausrüstung (WDM)



Der Wellenlängenabteilungsmehrkanalausrüstung (WDM) GEZHIS verwendeten Filter-ansässige Filtergeräte Dünnfilmfiltertechnik. Sie multiplext u. Wellenlänge des Demultiplexers drei bei 1310, 1490 u. 1550nm, die die Stimme, die Daten und die Videodienstleistungen tragen. Die Filter-ansässigen Filtergeräte der Wellenlängenabteilungsmehrkanalausrüstung (WDM) kombiniert und trennt Licht, um bidirektionale Kommunikationssignale an der Wellenlänge 1310/1490/1550nm in einer wid Strecke zu verwirklichen. Seine verwendet in den „Triple Play“ FTTH-Systemen mit 1 bis 2 tragen Konfiguration. 3wavelengths werden in das Gerät durch den allgemeinen Inputhafen, eine Wellenlänge wird reflektiert von einem Ausgabebaustein gleichzeitig der andere Durchlauf mit 2 Wellenlängen durch das Gerät an anderem Ausgabebaustein eingezogen.



Eigenschaften

Anwendungen

  • Breite Bandbreite
  • Hohe Isolierung
  • Niedrige Einfügungsdämpfung
  • Hohe Zuverlässigkeits- und Kanalisolierung



  • CATV
  • Übermittler und Faser-Laser
  • Einzelnes Direction/Bi-direction Getriebe
  • Linie Überwachung
  • FTTX



  • 1310/1550nm FWDM - für optische Nachrichtenübertragungen Verdrahtungshandbuchs oder DWDM
  • 1310/1490/1550nm FWDM - für PON, FTTX und Prüfgerät
  • 1310/1550/1625nm FWDM - für aktive Fasern im Einsatz prüfen
  • 1310/1490/1550/1625nm FWDM - für die Kombination oder das Trennen des Kanals 1625nm mit drei triplex Wellenlänge 1310nm, 1490nm und 1550nm, damit Kanal 1625nm in das vorhandene triplex FTTH-System hinzugefügt werden kann
  • 1480/1550nm FWDM - für starken optischen Verstärker DWDM und EDFA
  • 1510/1550nm FWDM - für optische Mehrkanalnetze DWDM
  • 980/1550nm FWDM - für optischen Verstärker der Hochleistung DWDM und EDFA-Verstärker



Spezifikation

Parameter Einheit FWDM-Gerät
Funktionierende Wellenlänge
T: Getriebewellenlänge
R: Reflexionswellenlänge
1310±50,1490±10, 1550±10
1610±10, 1625±25, 1650±20
Nanometer 1 T1550 R1310/1490
2 T1490 R1310/1550
3 T1310 R1490/1550
4 T1550/1610 R1310/1490
5 T1550/1625 R1310/1490
6 T1625 R1310/1490/1550
7 T1650 R1310/1490/1550
Einfügungsdämpfung DB Getriebe: ≤ 0,6
Reflexion: ≤ 0,4
Übertragungskanal-Isolierung DB ≥ 30
Reflexions-Kanal-Isolierung DB ≥ 17
PDL DB ≤ 0,1
Wärmebeständigkeit der Wellenlänge nm/℃ ≤ 0,003
Wärmebeständigkeit der Einfügungsdämpfung dB/℃ ≤ 0,005
Rückflussdämpfung DB ≥ 45
Optische Energie mW ≤ 500
Betriebstemperatur -10 | +70
Lagertemperatur -40 | +85
Relative Luftfeuchtigkeit % 5 | 95
Maß Millimeter Φ5.5×34 Φ4.2×25 90×20×10
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.



Verpacken Sie Art
  • Glasrohr-Paket für 250um entblößen Faser
  • Stahlschlauchpaket für 250um entblößen Faser und Faser 900um
  • ABS boxen für 900um-, 2.0mm- und 3.0mm-Faser
  • Anmerkung: ist bloße Faser 250um auch das mit Verbindungsstück ausgerüstet zu werden finne,



Filter-ansässige Filtergeräte der Wellenlängenabteilungsmehrkanalausrüstung (WDM)

Einrichtungs-Informationen:

A B C D E
Wellenlänge Rohr-Art Faser-Länge
(Schließen Sie Verbindungsstück) mit ein
Verbindungsstück Maß

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= andere

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34mm

4225=Φ4.2×25mm

9021=90×20×10mm

LGX=LGX-Kassette

X=Customized





Lösungen Filter-ansässigen Verdrahtungshandbuch-Netzes
Das Filter Verdrahtungshandbuch-System benutzt einen Mehrfachkoppler am Übermittler, um einige Wellenlängen zusammen zu kombinieren, tragen jedes unterschiedliches Signal mit BissRate bis zu 10G und einen Demultiplexer am Empfänger, sie auseinander aufzuspalten.
