Produktdetails:
Zahlung und Versand AGB:
|
| Typ des Steckers: | FC APC | Modusart: | Einzelmodus |
|---|---|---|---|
| Betriebswellenlänge: | 1064 nm | PDL: | ≤ 0,2 dB |
| Rückkehrverlust: | ≥ 50dB | Quergespräch: | ≥ 45dB |
| Markieren: | 1064nm Glasfaserkreislauf,FC APC Glasfaserkreislaufgerät |
||

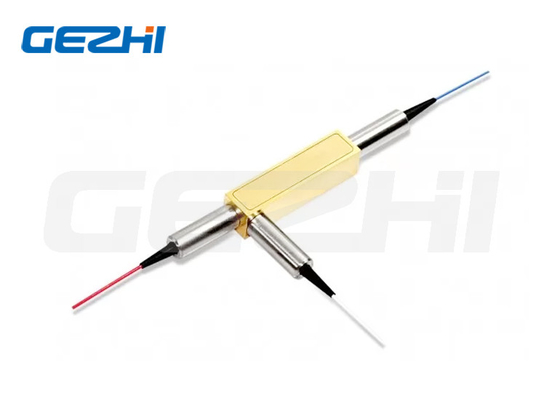

1064nm Glasfaserzirkulator Einzelmodus mit FC-APC-Anschluss
Beschreibung des Glasfaserkreislaufgeräts
Ein optischer Zirkulator ist ein dreiseitiges Gerät, das es Licht ermöglicht, nur in eine Richtung zu reisen.
Ein Signal, das in Port 1 eintritt, wird aus Port 2 mit minimalem Verlust ausgehen, während ein Signal, das in Port 2 eintritt, aus Port 3 mit minimalem Verlust ausgeht.und Licht, das in Hafen 3 eintritt, erlebt eine große Menge an Verlusten in den Häfen 2 und 1.
Optische Zirkulatoren sind nicht-reziproke Geräte, was bedeutet, dass Änderungen der Eigenschaften des Lichts, die durch das Durchfahren des Geräts verursacht werden, nicht durch die Reise in entgegengesetzte Richtung umgekehrt werden.
Eigenschaften des Glasfaserzirkulators
1.Hohe Isolation und hoher Rückkehrverlust
2.Niedriger Einsetzverlust & PDL
3.Optical Path Epoxyfrei
Anwendungen für Glasfaserzirkulatoren
1. Add-Drop Multiplexing
2. Fasersensoren
3.Bidirectional Pumpen
4.Bidirectional Signalübertragungssysteme
5.Kopplungsgeräte zur linearen chromatischen Dispersionskompensation
Spezifikationen für Glasfaserkreislaufgeräte
| Artikel | Einheit | Parameter | |||
| Betriebswellenlänge | m | 1064 | |||
| Bandbreite | m | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolation | dB | ≥ 25 | ≥ 23 | ≥ 20 | ≥ 20 |
| Einsetzungsverlust@Band, 23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤ 3.2 | ≤ 3.8 |
| PDL | dB | ≤ 02 | |||
| Rückkehrverlust | dB | ≥ 50 | |||
| Kreuzgespräche | dB | ≥ 45 | |||
| PDL | dB | ≤ 01 | |||
| Maximale optische Leistung | mW | ≤ 300 | |||
| Art der Faser | / | Hallo 1060 | |||
| Betriebstemperatur | 0C | 0 bis 50 | |||
| Speichertemperatur | 0C | -40 bis 85 | |||
| Packungsgröße | mm | 34x8.4x8.4 ((P1) | |||
Anmerkung:
Die Auflösung der Fläche ist in der Fläche der Fläche zu überprüfen.
Bestellinformationen
| Wellenlänge | Bandbreite | Art der Faser | Faserlänge | Typ des Steckers |
| 1.1064nm 2.andere |
1.± 5 nm 2.± 10 nm 3.± 20 nm 4.± 30 nm |
1.250 μm Faser 2.900 μm Faser 3. andere |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. andere |
0- Kein Stecker. 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. andere |
