| Verbindungsstück |
Glasfaserkanal |
|
|
| MPO-Frauenanschlüsse |
8 Fasern |
| Anmerkung: Der weibliche Steckverbinder muss mit dem männlichen Steckverbindertyp verbunden sein. |
| Verbindungsstück |
Referenzen |
Details zur Wohnung |
| MPO Einzelmodus |
IEC 61754-7 |

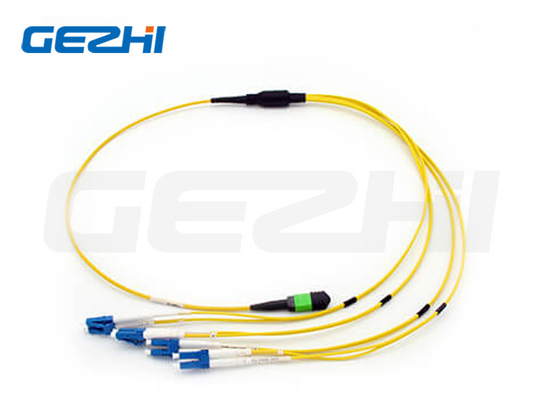

SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)

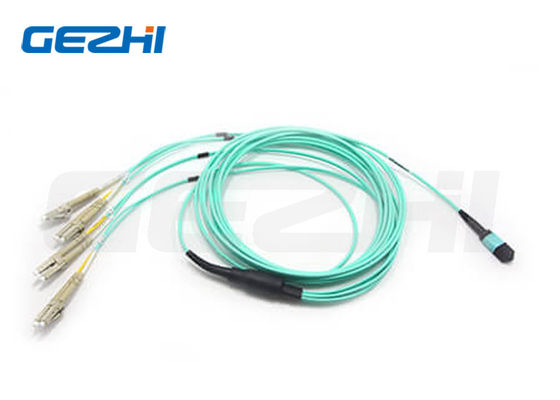

OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
|
· entspricht der IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
· Strukturierte Verkabelung nach TIA-568-C
· 10G-Fiberkanal-konform
· 40G und 100G IEEE 802.3
Andere Steckverbinder ◄ Industriestandard:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 und JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw.
E2000: IEC 61754-15
Verfügbar
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
MPO-Endseite 3D-Interferenzindex
| Nummer (IEC-61300-3-30) |
Mindestwert |
Höchstbetrag |
| Radius der Krümmung (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50 mm |
|
| Winkel |
X-Winkel |
-0,2° |
-0,2° |
| Winkel Y |
APC |
70,85° |
80,15° |
| PC |
-0,2° |
-0,2° |
| Faserhöhe (nm) |
1000 nm |
3500 nm |
| Max.DH.Alle Faser: |
- 300 nm |
300 nm |
| DH.Adj: |
- 300 nm |
300 nm |
| DH.Ave Faser: |
- 300 nm |
300 nm |
| Kern Dip: |
S.M. |
N/A |
N/A |
| MM |
- 200 nm |
300 nm |
LC End-Face Geometry 3D Interferenzindex
| Artikel 2 |
Verbindungsstück |
PC Endseite |
APC Endseite |
| Radius der Krümmung |
SC/FC/ST |
10 bis 25 mm |
5 bis 12 mm |
| LC/MU |
7 bis 25 mm |
5 bis 15 mm |
| Höchste Offset |
≤ 50 μm |
| Glasfaserkugelhöhe |
+/- 100 nm |
| Winkelverschiebung |
- Ich weiß. |
8° ± 0,5° |
LC Qualität der Endfläche (SM)
| Zonen |
Bereich (μm) |
Schürfen |
Mängel |
Referenzen |
| A: Kern |
0 bis 25 |
Keine |
Keine |
IEC 61300-3-35:2015 |
| B: Verkleidung |
25 bis 115 |
Keine |
Keine |
| C: Klebstoff |
115 bis 135 |
Keine |
Keine |
| D: Kontakt |
135 bis 250 |
Keine |
Keine |
| E: Rest der Ferrule |
Keine |
Keine |
LC Qualität der Endfläche (MM)
| Zonen |
Bereich (μm) |
Schürfen |
Mängel |
Referenzen |
| A: Kern |
0 bis 65 |
Keine |
Keine |
IEC 61300-3-35:2015 |
| B: Verkleidung |
65 bis 115 |
Keine |
Keine |
| C: Klebstoff |
115 bis 135 |
Keine |
Keine |
| D: Kontakt |
135 bis 250 |
Keine |
Keine |
| E: Rest der Ferrule |
Keine |
Keine
|
Zeichnung der Kabel
