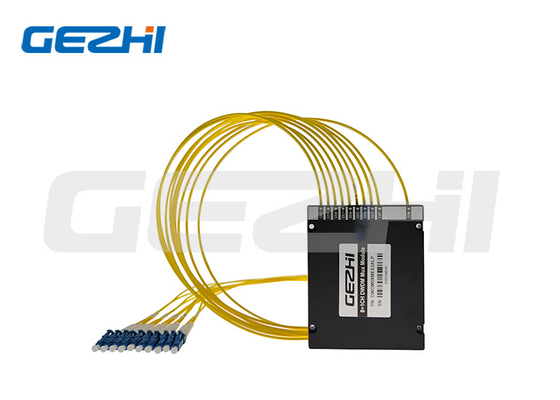

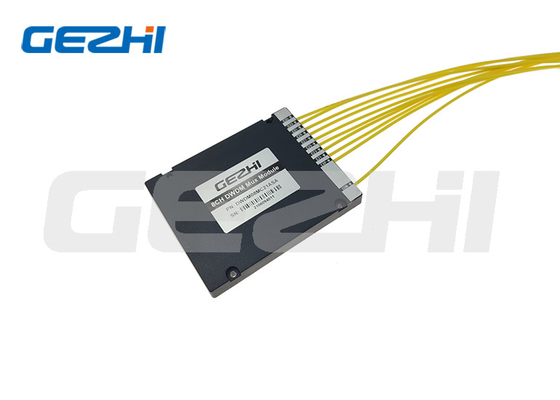

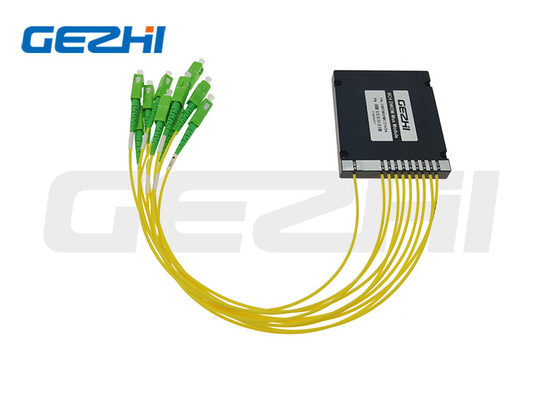

8CH DWDM-Modul 2In1 Rack mit Doppelfaser DWDM mux Passivfilter 1x8 Kanalnetze
DWDM (Dense Wavelength Division Multiplexing) ist eine Kombination aus einer Reihe optischer Wellenlängen, die mit einer Faser übertragen werden können.Dieses von GEZHI Photonics eingeführte DWDM-Modul basiert auf der Dünnschichttechnologie.Dies ist eine Lasertechnologie, die zur Erhöhung der Bandbreite auf bestehenden Glasfaser-Backbones eingesetzt wird.
GEZHI Photonics bietet eine vollständige Palette von DWDM Mux Demux mit kundenspezifischem Kanal, Wellenlänge, Leistung, Fasertyp und Verbindungstyp.
| Niedriger Einsetzverlust |
| Hohe Isolation |
| Hohe Stabilität und Zuverlässigkeit |
| Industriebetriebstemperatur |
| (-40 ~ + 80°C)verfügbar) |
| Benutzerdefinierte Paketart |
| Rohr aus Edelstahl, ABS-Box, ABS-Plug-in-Modul, LGX-Chassis, Rackmount |
Spezifikation
|
Parameter
|
Einheit
|
8+1CH DWDM Mux+Demux
|
|
Kanalnummer
|
- Ich weiß nicht.
|
8+1CH
|
|
Operation Wellenlänge
|
m
|
C53~C60+Upgrade+1% Monitoranschluss
|
|
Zentralwellenlänge des Kanals
|
m
|
ITU-T Netzwerk @ DWDM
|
|
Kanalpassband
|
m
|
0.8 (100 GHz)
|
|
Einfügungsverlust @PB
|
dB
|
< 2.8
|
|
Mux 1% Überwachung
|
dB
|
< 24.3
|
|
Demux 1% Überwachung
|
dB
|
< 21.5
|
|
Isolierung @ Nebenkanal
|
dB
|
> 30
|
|
Isolierung @Nicht angrenzender Kanal
|
dB
|
> 34
|
|
Isolierung @ Reflektionskanal
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
< 05
|
|
Polarisierungsabhängige Verluste
|
dB
|
< 015
|
|
Polarisierungsmodus Dispersion
|
ps
|
< 01
|
|
Direktivität und Rückkehrverlust
|
dB
|
Die Risikopositionen werden in den folgenden Kategorien aufgelistet:
|
|
Leistungsmanagement
|
mW
|
< 500
|
|
Verbindungsstück
|
- Ich weiß nicht.
|
SC/UPC oder maßgeschneidert
|
|
Art der Faser
|
- Ich weiß nicht.
|
SMF-28e oder angepasst
|
|
Betriebstemperatur
|
°C
|
-20 ~ +70
|
|
Speichertemperatur
|
°C
|
-40 ~ +85
|
|
Packungsgröße
|
mm
|
4 Schlitze 19" 1U Rackmount
|
|
Die GEZHI Double Fiber DWDM mux Passive Filter 1x8 Channels Netzwerke bieten hochkapaziente Terminal-DWDM-Lösungen für die Netzwerkerweiterung.Diese Doppelfaser DWDM mux Passive Filter 1x8 Kanäle Netzwerke wird für die Fernübertragung verwendet, wo Wellenlängen dicht über C-Band in 100GHz-Gitter (0Die Double Fiber DWDM mux Passive Filter 1x8 Kanäle Netzwerke ist Protokoll transparent und geeignet für Anwendungen einschließlich SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Channel, CATV, FTTx,usw..
Doppelfaser DWDM mux Passive Filter 1x8 Kanäle Netzwerke
8 Kanäle Glasfaser-Multiplexer-optische passive DWDM-Mux-Module
DWDM mit doppelter Faser
Bestellinformationen
|
CWDM
|
Anzahl der Kanäle
|
Ausstattung
|
Erster Kanal
|
Letzter Kanal
|
Modultyp
|
Typ des Kabels
|
Faserlänge
|
Verbindungsstück
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
.....
16=16CH
17=17CH
18=18CH
.....
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
.....
47=1470
S=Geben Sie an
|
27=1270
29=1290
.....
47=1470
S=Geben Sie an
|
A1=ABS-Box 100x80x10mm
A2 = ABS-Box 120x80x18 mm
A3 = ABS-Box 140x115x18 mm
L1=LGX 129*29*130 mm
L2=LGX-Einsatz in einem 2-Schleusen-Rack
L4=LGX-Einsatz in einem 4-Schleusen-Rack
R1=19" 1 U-Rack
R2=2Slot 19′′1U Rack
R4=4Slot 19′′1U Rack
S=Geben Sie an
|
09=900um loses Rohr
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0 m
15 = 1,5 m
S=Geben Sie an
|
00 = keine
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Spezifisch
|
Häufig gestellte Fragen
F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?
A1: Musterbestellung ist willkommen, um die Qualität zu testen und zu überprüfen.MOQ, 1pcs Probe ist verfügbar.Auch gemischte Proben sind akzeptabel.
F2: Wie ist die Vorlaufzeit?
A2: Die normale Vorlaufzeit beträgt etwa 1 Woche.Für große Mengen und spezielle Produkte prüfen Sie bitte die Lieferzeit mit unserem Vertriebsmitarbeiter.Aber wir haben Bestände für einige Produkte.kann 1-3 Tage nach Erhalt der Zahlung versenden.
F3:Was sind die Zahlungsbedingungen?
A3: Zahlungsfrist: T/T, Paypal,Western Union,Barzahlung, Alibaba usw.
Q4: Was ist Ihre Garantiezeit
A4: 3 Jahre Garantie.
F5: Kann ich unser eigenes Logo, Etikett und Paket verwenden?
A5: Ja, wir könnten OEM-Service anbieten, der nach Ihren Anforderungen, Design Produkte Etikett, Logo, PN, SN, Paket.
