Produktübersicht von Verdrahtungshandbuch Filter der hohen Leistung P.M.
Polarisationserhaltendes Verdrahtungshandbuch Filter der niedrigen Einfügungsdämpfungs-hohen Leistung (bis zu 20W) für CATV-System

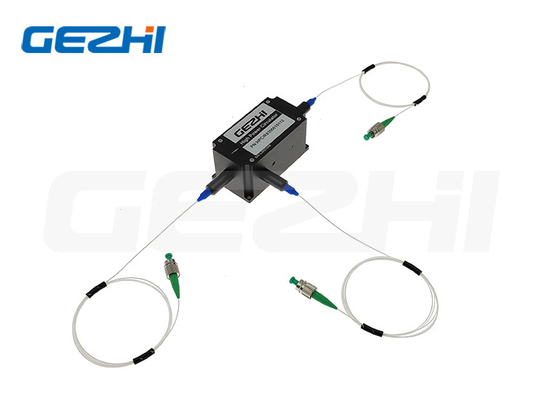

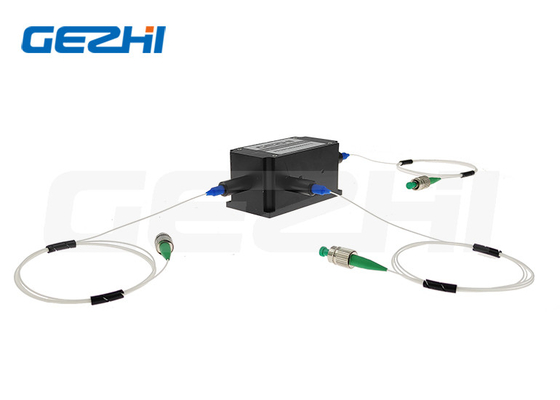

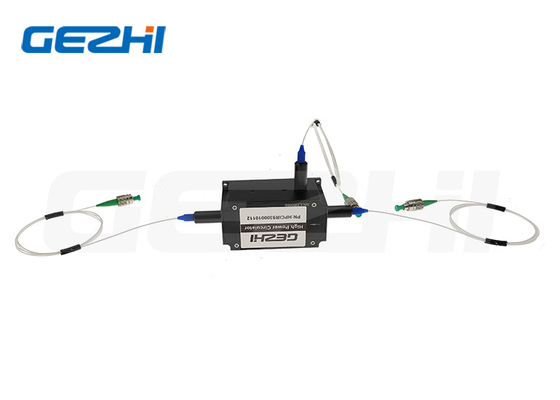

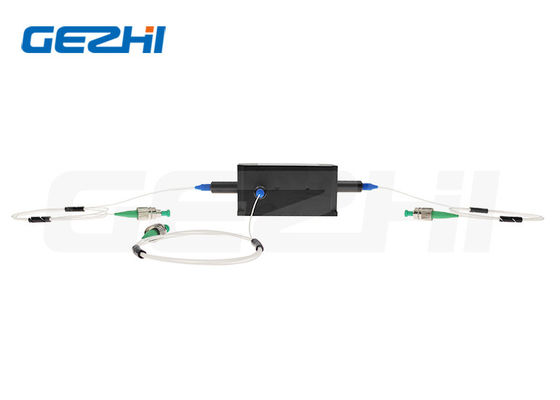

Verdrahtungshandbuch Filter der hohen Leistung P.M.
Ist polarisationserhaltendes Verdrahtungshandbuch Filter GEZHI-hoher Leistung eine Kombination eines Wellenlängenabteilungsmehrfachkopplers. Alle Input- und Ertragfasern sind polarisationserhaltend. Dieses Produkt hat eine extrem - niedrige Einfügungsdämpfung, hohe eine Stabilität und eine Zuverlässigkeit, eine hohe Isolierung und ein Verlust der hohen Rendite. Dieses Produkt bietet integrierte Lösung CATV-System, CWDM-/DWDMmodul, EPON-/GPONnetzanwendung an, indem es mehr Funktionen in ein sehr kompaktes Paket kombiniert.
|
Eigenschaften u. Anwendungen von Verdrahtungshandbuch Filter der hohen Leistung P.M.
Eigenschaften:
•Behandlung der hohen Leistung
•Niedrige Einfügungsdämpfung
•Verlust der hohen Rendite
•Hohe Zuverlässigkeit u. Stabilität
Anwendungen:
•CATV-System
•CWDM-/DWDMmodul
•EPON-/GPONnetze
Spezifikationen von Verdrahtungshandbuch Filter der hohen Leistung P.M.
Parameter |
Einheit |
Werte |
Art |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
Getriebe-Wellenlänge |
Nanometer |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
Reflexions-Wellenlänge |
Nanometer |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Max. Einfügungsdämpfung an 23℃ |
Übertragungskanal |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
Reflexions-Kanal |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
@Reflection Min. Transmission Isolation avelength |
DB |
30 |
30 |
30 |
30 |
25 |
@Transmission Min. Reflection Isolation avelength |
DB |
15 |
15 |
15 |
15 |
12 |
Max. Channel Flatness |
DB |
0,4 |
Min. Extinction Ratio
an 23℃
|
Übertragungskanal |
DB |
20 |
|
Reflexions-Kanal |
DB |
18 |
Wärmebeständigkeit Max. Wavelength |
nm/℃ |
0,003 |
Max. Einfügungsdämpfungs-Wärmebeständigkeit |
dB/℃ |
0,005 |
Min., Rückflussdämpfung an 23℃ |
DB |
50 |
Max. Power Handling (CW) |
W |
1, 3, 5, 10, 20 oder spezifiziert |
Max. Zugbeanspruchung |
N |
5 |
Betriebstemperatur |
℃ |
0~+70
|
Lagertemperatur |
℃ |
-40~+85 |
Mit Verbindungsstücken ist die Behandlungsenergie nur 1W, IL ist 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB. |
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen. |
|
|
Paket-Maß
Odering-Informationen von Verdrahtungshandbuch Filter der hohen Leistung P.M.
HPMFWDM-1111-23-444-555-67-8-999-AABB (P.M.-Faser-Art)
HPFWDM-1111-23-444-555-67-8-999-AABB (Inspektions-Faser-Art)
1111 - Wellenlänge: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
2 - Pumpenartig: |
F=Forward, B=Backward |
3 - Arbeitsachse für Signal-Weg: |
B=Both-Achsenfunktion, F=Fast-Achse blockierte |
444 - Faser-Art für COM u. Durchlauf: |
001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
555 - Faser-Art für Hinweis: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
6 - Gehäuseabmessungen: |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
7 - Zopf-Art: |
0=bare Faser, 1=900μm loses Rohr |
8 - Faser-Länge: |
0.8=0.8m, 1.0=1m, S=Specified |
999 - Verbindungsstück-Art: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
AA - Durchschnittliche Energie: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Specified |
BB - Höchstleistung: |
00=Continuous Welle, 01=1kW, 10=10kW, SS=Specified |
|
|
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ von Verdrahtungshandbuch Filter der hohen Leistung P.M.?
A1: Beispielauftrag ist- willkommen, Qualität zu prüfen und zu überprüfen. Wir tun nicht MOQ, Probe 1pcs sind verfügbar. Auch Mischproben sind annehmbar.
Q2: Was ist die Vorbereitungs- und Anlaufzeit?
A2: Die normale Vorbereitungs- und Anlaufzeit ist über 1week, für große Quantität und spezielle Produkte. Überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unserem Handelsvertreter. Aber wir halten auf Lager für einige Produkte, könnten 1-3 Tage versenden, nachdem wir Zahlung empfangen haben.
Q3: Was sind die Zahlungsbedingungen?
A3: Zahlungsbedingung: T/T, Paypal, Westverband, Barzahlung, Alibaba etc.
Q4: Was ist Ihre Garantiezeit von Verdrahtungshandbuch Filter der hohen Leistung P.M.?
A4: die Garantie 3 Jahre.
Q5: Könnte ich unser eigenes Logo, Aufkleber und Paket benutzen?
A5: Ja könnten wir Soem-Dienstleistung, die entsprechend Ihren Anforderungen, Entwurfsprodukte, beschriften, Logo, PN, SN, Paket erbringen.
