| Wellenlänge: | 1379/1397/1550/1626nm | Linie Art: | Einzelne Faser |
|---|---|---|---|
| Anwendung: | WDM-Netzwerk | Verbindungsstück: | FC/APC |
| Markieren: | Polarisationserhaltender Filter DWDM,FC APC P.M. DWDM |
||

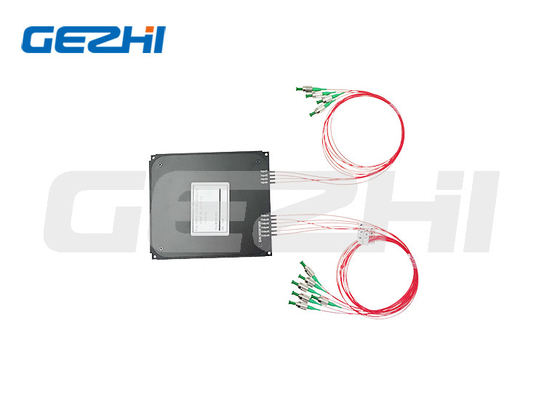

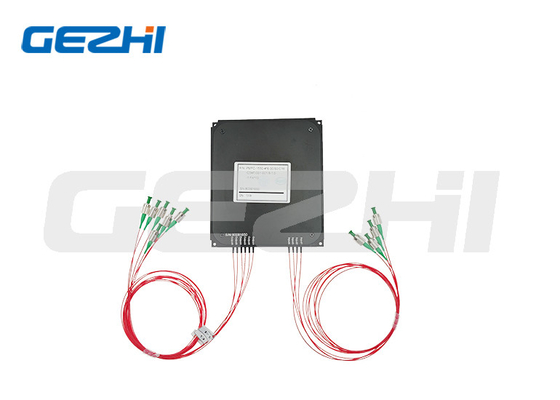

Hohe Stabilität und Zuverlässigkeit polarisationserhaltendes DWDM für DWDM-Netz
BESCHREIBUNG
Der polarisationserhaltende Filter DWDM wird mit niedrigem IL, Verlust der hohen Rendite, hohes Löschungsverhältnis und ausgezeichnete Klimastabilität und Zuverlässigkeit gekennzeichnet. Sie sind für polarisationserhaltende Faserverstärker, DWDM-Netz und Hochgeschwindigkeitskommunikationssystem- und Instrumentierungsanwendungen ideal.
Eigenschaften
Niedrige Einfügungsdämpfung
Hohes Löschungs-Verhältnis
Hohe Kanalisolierung
Hohe Stabilität und Zuverlässigkeit
Anwendungen
Kanäle fügen hinzu,/Tropfen
DWDM-Netz
Optischer Verstärker der Faser
Faser-Optiksystem
Leistungsangaben
| Parameter | Einheit | Werte | |||||
| Kanalnummer | / | 4CH | 8CH | 16CH | |||
| Mittelwellenlänge | Nanometer | IFU-Gitter | |||||
| Kanalabstand | Gigahertz | 50GHz; 100GHz; 200GHz | |||||
| Kanaldurchlassbereich (@-0.5dB) | Nanometer | 50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 | |||||
| Einfügungsdämpfung | DB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Isolierung | Angrenzend | DB | ≥25 | ||||
| Nicht-angrenzend | DB | ≥35 | |||||
| Löschungs-Verhältnis | DB | ≥18 | |||||
| Rückflussdämpfung | DB | ≥50 | |||||
| Wellenlängen-Wärmebeständigkeit | nm/℃ | ≤0.003 | |||||
| Einfügungsdämpfungs-Wärmebeständigkeit | dB/℃ | ≤0.005 | |||||
| Max Power Handling (CW) | W | 0,3, 1 oder 2 | |||||
| Zugbeanspruchung | N | ≤5 | |||||
| Betriebstemperatur | ℃ | -5~+75 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
| Paket-Maß | Millimeter | 100x80x10 | 100x80x10 | 120x80x18 | |||
Anmerkung: Spezifikationen 1.Above sind für Gerät ohne Verbindungsstück, wenn mit Verbindungsstück, ist IL höheres 0.3dB, ist Rückflussdämpfung mit, 5dB zu verringern und Löschungs-Verhältnis verringert 2dB.
2. Für Anwendungen >10W-hoher Leistung benutzen wir Kühlkörperpaket
3.If dort ist Impulsanwendung, sicher bitte zu sein, uns über Impulsenergie und -Höchstleistung zu informieren.
Einrichtungs-Informationen PMDWDM
| ①Kanal Spacking | 050=50GHz; 100=100GHz; 200=200GHz |
| ②Kanalnummer; | 04=1x4; 08=1x8; 16=1x16 |
| ③Erste Kanal-Wellenlänge: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ④Letzte Kanal-Wellenlänge: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ⑤Arbeitsachse: | B=Both-Achsenfunktion; F=Slow-Achsenfunktion, schnelle Achse blockierte |
| ⑥Faser-Art: | PM1550; S=Specify |
| ⑦Energie-Behandlung: | 0L=0.3W; 01=1W; 02=2W |
| ⑧Gehäuseabmessungen: | A1=100x80x10mm; A2=120x80x18mm; S=Specify |
| ⑨Zopf-Art: | Faser 00=bare; loses Rohr 09=900um |
| ⑩Faser-Länge: | 08=0.8m; 10=1m; S=Specify |
| ⑪Verbindungsstück-Art: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
