Modul 2In1 8CH DWDM Gestell mit doppeltem Faser DWDM mux passivem filtert Netze der Kanäle 1x8
DWDM (dichte Wellenlängen-Abteilungs-Mehrkanalausrüstung) ist eine Kombination eines Satzes optischer Wellenlängen, die mit einer Faser übertragen werden können. Dieses DWDM-Modul, das durch GEZHI-Photonik gestartet wird, basiert auf der beschichtenden Technologie des Dünnfilms. Dieses ist eine Lasertechnologie, die eingesetzt wird, um Bandbreite auf vorhandenem Glasfaserrückgrat zu erhöhen. Es ermöglicht Netzen aus optischen Fasern, Signale einiger Wellenlängen gleichzeitig zu übertragen.
GEZHI-Photoniken versehen vollständige Auswahl von DWDM Mux Demux mit kundengebundener Kanal-, Wellenlängen-, Energie-, Faserart und Verbindungsstückart. Auch Tiefeinfügungsart ist verfügbar
| Niedrige Einfügungsdämpfung |
| Hohe Isolierung |
| Hohe Stabilität u. Zuverlässigkeit |
| Industrielle Betriebstemperatur |
| (- 40~+80℃ verfügbar) |
| Kundengebundene Paketart |
| Edelstahlrohr, ABS Kasten, ABS Einsteckmodul, LGX-Fahrgestelle, Rackmount |
Spezifikation
|
Parameter
|
Einheit
|
8+1CH DWDM Mux+Demux
|
|
Kanalnummer
|
--
|
8+1CH
|
|
Operations-Wellenlänge
|
Nanometer
|
C53~C60+Upgrade+1% Monitor-Hafen
|
|
Kanal-zentrale Wellenlänge
|
Nanometer
|
ITU-T Gitter @DWDM
|
|
Kanaldurchlassbereich
|
Nanometer
|
0,8 (100Ghz)
|
|
Einfügungsdämpfung @PB
|
DB
|
<2> |
|
Überwachung Mux 1%
|
DB
|
<24> |
|
Überwachung Demux 1%
|
DB
|
<21> |
|
Isolierung @ Nebenkanal
|
DB
|
>30
|
|
Isolierungs-@Non-adjacent Kanal
|
DB
|
>34
|
|
Isolierung @Reflect Kanal
|
DB
|
>15
|
|
Durchlassbereich-Kräuselung
|
DB
|
<0> |
|
Polarisations-abhängiger Verlust
|
DB
|
<0> |
|
Polarisations-Modus-Streuung
|
ps
|
<0> |
|
Richtdämpfung u. Rückflussdämpfung
|
DB
|
Richtdämpfung: >50 Rückflussdämpfung: >45
|
|
Energie-Behandlung
|
mW
|
<500> |
|
Verbindungsstück
|
--
|
SC/UPC oder besonders angefertigt
|
|
Faser-Art
|
--
|
SMF-28e oder besonders angefertigt
|
|
Betriebstemperatur
|
℃
|
-20 | +70
|
|
Lagertemperatur
|
℃
|
-40 | +85
|
|
Paket-Maß
|
Millimeter
|
4slot 19" 1U Rackmount
|
|
Filtert doppeltes passives mux Faser DWDM GEZHIS Kanäle 1x8, die Netze Hochleistungslösungen des anschlusses DWDM für Netzwerkexpansion anbietet. Dieses doppelte Faser DWDM mux passive filtert Kanäle 1x8, die Netze für Fernbeförderungsgetriebe benutzt wird, in dem Wellenlängen fest zusammen über dem C-Band im Gitter 100GHz (0.8nm) verpackt werden. Das doppelte Faser DWDM mux passive filtert Kanal der Kanal-1x8, die Netze ist das Protokoll, das transparent und für Anwendungen einschließlich SDH/SONET entsprochen ist, des Ethernets 10/1G, der Faser 16/8/4/2/1G, CATV, FTTx, etc.

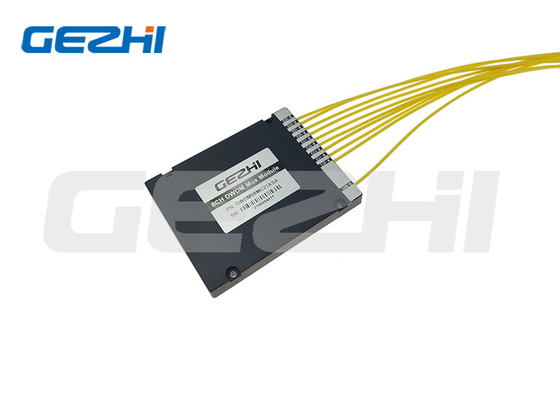

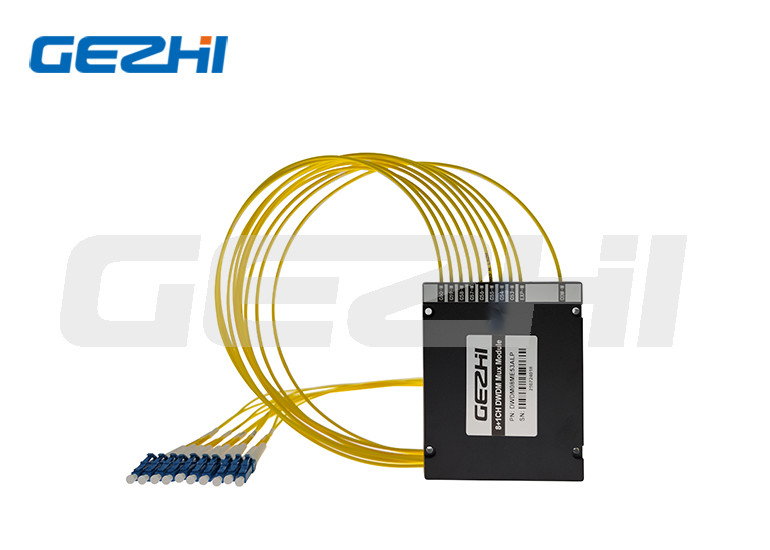

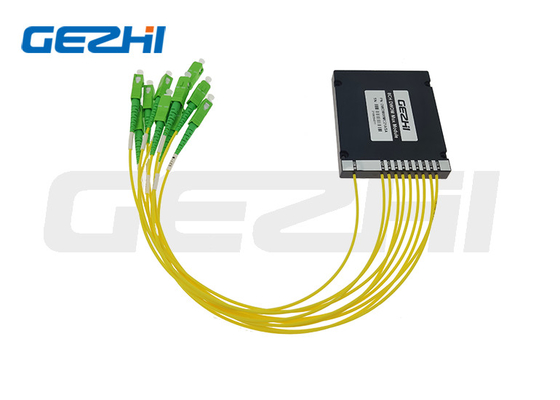

Doppeltes Faser DWDM mux passives filtert Netze der Kanäle 1x8
8 optische passive DWDM Mux Module des Kanal-Faser-Optikmehrfachkoppler-
Doppelfaser DWDM
Einrichtungs-Informationen
|
CWDM
|
Zahl von Kanälen
|
Konfiguration
|
Erster Kanal
|
Letzter Kanal
|
Modulart
|
Kabelart
|
Faserlänge
|
Verbindungsstück
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Specify
|
27=1270
29=1290
......
47=1470
S=Specify
|
A1=ABS-Kasten 100x80x10mm
A2=ABS-Kasten 120x80x18mm
A3=ABS-Kasten 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX-Einsatz im Gestell 2slot
L4=LGX-Einsatz im Gestell 4slot
R1=19“ 1 u-Gestell
″ 1U R2=2slot 19 Gestell
″ 1U R4=4slot 19 Gestell
S=Specify
|
loses Rohr 09=900um
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=Specify
|
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specify
|
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ?
A1: Beispielauftrag ist- willkommen, Qualität zu prüfen und zu überprüfen. Wir tun nicht MOQ, Probe 1pcs sind verfügbar. Auch Mischproben sind annehmbar.
Q2: Was ist die Vorbereitungs- und Anlaufzeit?
A2: Die normale Vorbereitungs- und Anlaufzeit ist über 1week, für große Quantität und spezielle Produkte. Überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unserem Handelsvertreter. Aber wir halten auf Lager für einige Produkte, könnten 1-3 Tage versenden, nachdem wir Zahlung empfangen haben.
Q3: Was sind die Zahlungsbedingungen?
A3: Zahlungsbedingung: T/T, Paypal, Westverband, Barzahlung, Alibaba etc.
Q4: Was Ihre Garantiezeit ist
A4: die Garantie 3 Jahre.
Q5: Könnte ich unser eigenes Logo, Aufkleber und Paket benutzen?
A5: Ja könnten wir Soem-Dienstleistung, die entsprechend Ihren Anforderungen, Entwurfsprodukte, beschriften, Logo, PN, SN, Paket erbringen.
