Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | Rotes/blaues Filter Verdrahtungshandbuch | Wellenlänge: | 1547~1561 (rot) oder 1530~1543.2 (blau) |
---|---|---|---|
Paket: | Stahlrohr | Verbindungsstück: | LC/SC/FC/ST (PC oder APC) |
Faserlänge: | Angepasst | Anwendung: | System-Überwachung |
Markieren: | Roter blauer DWDM-Filter,Filter 1x2 DWDM,Filter Verdrahtungshandbuch-Gerät |

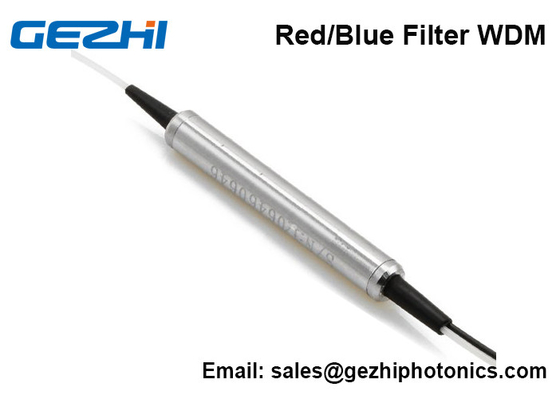

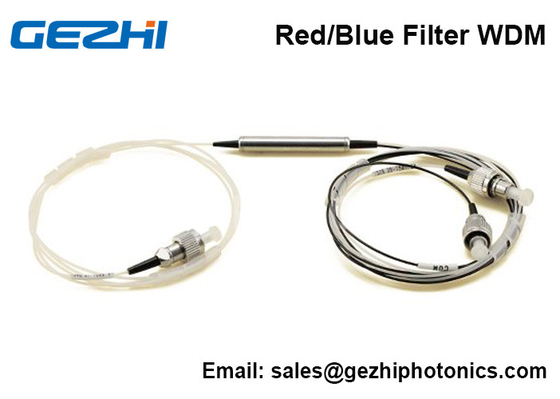

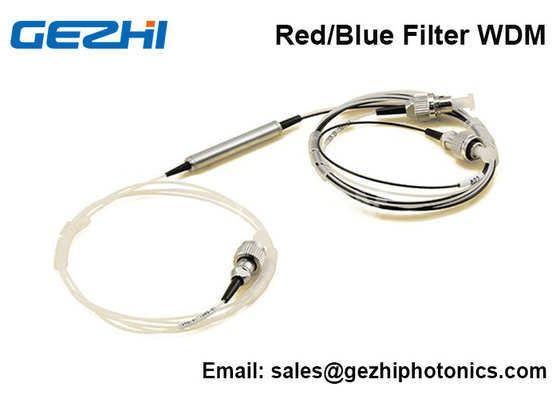

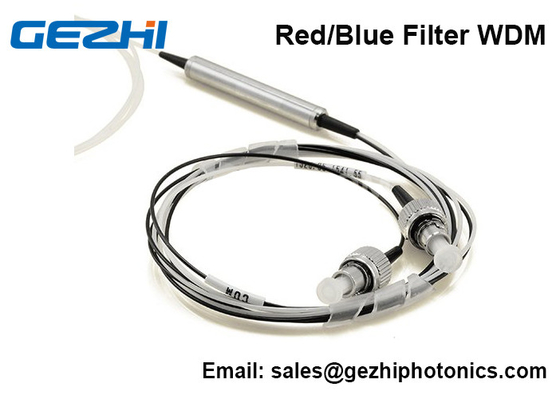

GEZHI DWDM roter/blauer Filter ist ein Dünnfilmfiltergerät. Es ist ein Dreihafengerät. Ein Hafen wird genannt das „Common.“ Die anderen zwei Häfen stellen das Rohr für die zwei Wellenlänge „Bänder.“ zur Verfügung
Die zwei Bänder sind das Rote (λ>1547 Nanometer) und das Blaue (λ<1543 nm="">
Ein Band läuft das reflektierte Bein durch, und das andere Band läuft das Durchlaufbein durch.
Gewöhnlich jedoch wird das Gerät als Zweiweg (d.h. bidirektional) Verdrahtungshandbuch benutzt. Ein Band wird zum allgemeinen Bein geschickt, während das andere Band vom allgemeinen Bein geliefert wird. (sehen Sie Beispieldiagramm), in einem DWDM-Modul, das einen roten/blauen Filter benutzt, ein Mux wird kombiniert möglicherweise mit einem Demux.
Zum Beispiel kombiniert das Mux DWDM-Kanäle im roten Band, während das Demux DWDM-Kanäle im blauen Band trennt. Unter Verwendung eines roten/blauen fillter kann man das Rot kombinieren übertragen Kanäle und die blauen Empfangskanäle auf eine einzelne Faser. |
Beispiel eines roten/blauen Verdrahtungshandbuchs in der bidirektionalen Verwendung. |
Eigenschaften Anwendung
Niedrige Einfügungsdämpfung Ø Ø Verdrahtungshandbuch-Netz
Breiter Durchlassbereich Ø Ø-Linie Überwachung
Hohe Kanal-Isolierung Ø Ø-Telekommunikation
Hohe Zuverlässigkeit Ø Prüfungsinstrumente Ø
Rotes/blaues Band-Filter DWDM DWDM rotes/blaues Band-Filter DWDM rotes/blaues Band-Filter mit
mit Edelstahlrohr mit Plastik-RU Rack-Bergpaket ASB-Kasten Paket-19" 1
Leistungsangaben
Art | FWDM | ||
Durchlauf-Kanal-Wellenlänge | Nanometer | 1547~1561 (rot) | 1530~1543.2 (Blau) |
Reflexionskanal Wellenlänge | Nanometer | 1530~154.2 (Blau) | 1547~1561 (rot) |
Durchlauf-Kanaleinfügungsdämpfung | DB | ≤0.60 | |
Reflexions-Kanaleinfügungsdämpfung | DB | ≤0.40 | |
Kanal-Kräuselung | DB | ≤0.3 | |
Nebenkanalisolierung | DB | ≥30 | |
Eilkanalisolierung | DB | ≥12 | |
PDL | DB | ≤0.1 | |
PMD | Ps/nm | ≤0.1 | |
Richtdämpfung | DB | ≥55 | |
Rückflussdämpfung | DB | ≥50 | |
Energie-Behandlung | mW | 300 | |
Betriebstemperatur | ℃ | -5~+70 | |
Lagertemperatur | ℃ | -40~+85 | |
Gehäuseabmessungen | Millimeter | φ5,5x34 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Einfügungsdämpfung umfasst nicht Verbindungsstück, jedes Verbindungsstück addiert Verlust 0.2dB.
3. Andere Wellenlänge kann auf die Anfrage des Kunden gemacht werden. Zum Beispiel L-Band R/B, C-/Lband.
Einrichtungs-Informationen
Wellenlänge | Paket-Spezifikt. | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
R-/B=Red/Bluewellenlänge |
1= Φ5.5mm×34mm 2= 90×20×10 Millimeter 3=100×80×10.5 Millimeter 4= 120×80×18 Millimeter 5=140×115×18 Millimeter 6=19“ 1U Rackmount X= andere |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Mehr Bild
