Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | CWDM Mux Demux | Wellenlänge: | Hafen der Verbesserungs-1270~1610nm+ |
|---|---|---|---|
| Faser-Art: | Simplex | Faserlänge: | Besonders angefertigt |
| Paket-Art: | ABS, LGX, 1U Rackmount | Kanalnummer: | 16Channels |
| Verbindungsstück: | LC/SC/FC/ST (PC oder APC) | ||
| Markieren: | 1 x 16 CWDM Mux Demux,CATV-System CWDM Mux Demux,Modul cwdm Kanal des passiven 16 |
||
Passives Gerät 1x16 CWDM Mux Demux für Verdrahtungshandbuch Nettwork, CATV-System.
Produkt-Beschreibung
GEZHI-Photonik bietet eine vollständige Auswahl von CWDM Mux-Demux an und optisch addieren Sie Einheiten des Tropfen-Mehrfachkopplers (OADM), um allen Artenanwendungen und -Netzwerk-Lösungen zu entsprechen. Einige allgemeinste sind: Gigabit u. Ethernet 10G, SDH/SONET, ATM, ESCON, Faser-Kanal, FTTx und CATV.
Wellenlängen-Abteilungsmehrfachkoppler GEZHIS verwendet grober (CWDM Mux/Demux) beschichtende Technologie des Dünnfilms und eigenen Entwurf Nichtflussmetallabbindendes mikrooptikverpackens. Er liefert niedrige Einfügungsdämpfung, hohe Kanalisolierung, breiten Durchlassbereich, Empfindlichkeit der niedrigen Temperatur und freien EpoxidStrahlengang.
Unsere Produkte CWDM Mux Demux stellen bis bis 16channel oder sogar zu Kanal 18 zur Verfügung, die auf einer einzelnen Faser multiplexen. Genau ist die niedrige Einfügungsdämpfung in Verdrahtungshandbuch-Netzen, wir kann auch hinzufügen „überspringen Komponente“ in einem Modul CWDM Mux/Demux, um das IL als Wahl zu verringern erforderlich. Standard-Paketart CWDM Mux/Demux umfassen: ABS-Kastenpaket, LGX-pakcage und 19" 1U rackmount.
Eigenschaften
* niedrige Einfügungsdämpfung
* breiter Wellenlängenbereich
* niedriges Übersprechen
* hohe Stabilität, hohe Zuverlässigkeit
* Epoxid-frei auf Strahlengang
* verriegelnd und Nicht-verriegelnd
Anwendungen
* Linie Überwachung
* Verdrahtungshandbuch-Netz
* Telekommunikation
* zelluläre Anwendung
* optischer Verstärker der Faser
* Acess-Netz
Technischer Parameter
| Parameter | Einheit | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Kanal-Wellenlänge | Nanometer | 1270~1610nm und 1271~1611 | |||||||||
| Mittelwellenlänge Genauigkeit | Nanometer | ±0.5 | |||||||||
| Kanalabstand | Nanometer | 20 | |||||||||
| Kanaldurchlassbereich (@-0.5dB Bandbreite) | Nanometer | >13 | |||||||||
| Einfügungsdämpfung | DB | 0,8 | 1,5 | 2,5 u. 1,8 | 5,2 u. 3,5 | ||||||
| Kanal-Kräuselung | DB | 0,3 | |||||||||
| Isolierung | Angrenzend | DB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Nicht-angrenzend | DB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Trägheits-Verlust-Temperatur-Empfindlichkeit | dB/℃ | <0> | |||||||||
| Wellenlängen-Temperatur-Verschiebung | nm/℃ | <0> | |||||||||
| Polarisations-abhängiger Verlust | DB | <0> | |||||||||
| Polarisations-Modus-Streuung | DB | <0> | |||||||||
| Richtdämpfung | DB | >50 | |||||||||
| Rückflussdämpfung | DB | >45 | |||||||||
| Höchstleistungs-Behandlung | mW | 300 | |||||||||
| Opterating-Temperatur | ℃ | -5~+75 | |||||||||
| Lagertemperatur | ℃ | -40~85 | |||||||||
| Paketmaß | Millimeter | L100xW80xH10 | L141xW115xH18 | ||||||||

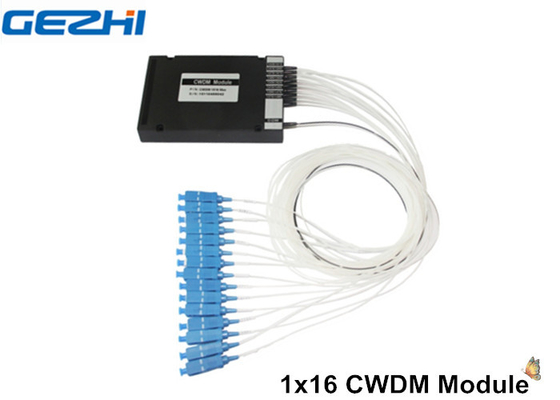

Produkt-Bild
Passiv-System CWDM Mux Demux
Einrichtungs-Informationen
| CWDM | XX | X | XX | X | X | XX |
| Zahl von Kanälen |
Confi - guration |
1. Kanal | Faser-Art | Faser-Länge | In-/Outverbindungsstück | |
|
Kanal 04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 N=N-Kanal |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
Faser 1=Bare loses Rohr 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=. 6=LC S=Specify |
