| Produkt-Name: | 1x8 Vertrag CWDM | Kanalnummer: | Kanal 8 |
|---|---|---|---|
| Wellenlänge: | 1471~1611nm | Verbindungsstück: | LC/SC/FC/ST (PC oder APC) |
| Faser-Art: | Simplex | Anwendung: | MANN (Metropolitan Area Network) |
| Markieren: | MANN CWDM Mux Demux,1x8 CWDM Mux Demux,1x8 lenkt optischen Mehrfachkoppler |
||

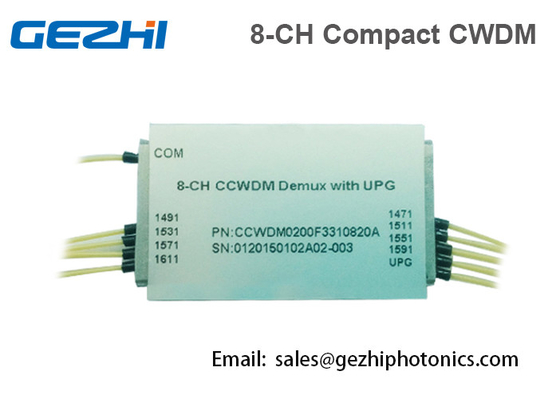

Modul 1x8 der Faser-CCWDM lenkt optischen Mehrfachkoppler Mini Size
Kompakter grober Wellenlängen-Abteilungs-Mehrfachkoppler (CCWDM) erweitert die Bandbreite von Metro-/ZugangsKommunikationsnetze. DAS CCWDM GEZHI-Photoniken basiert auf Dünnfilmfiltertechnik und dem Metallabbindenmikrooptikverpacken. Hohe Qualität CCWDM GEZHI Photonics'provides mit flacher Kanalbandbreite, flexibler Kanalkonfiguration, niedriger Einfügungsdämpfung und hoher Isolierung. Er ist entworfen, um die Kapazität leicht zu verbessern, während das System wächst. Alle Fooxtek-Produkte sind im Strahlengang Epoxid-frei.
Eigenschaften
Anwendung
Parameter:
| Parameter | Wert | |||||||
| Kanalnummer | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| Zentrale Wellenlänge (Nanometer) | 1270,1290… 1610 oder 1271,1291… 1611 | |||||||
| Durchlassbereich (Nanometer) | Kanal | Min. | +/--6,5 | |||||
|
Verbesserungs-Hafen |
Min. | - | 1310+/-50 | 1260~1457 | ||||
|
Isolierung (DB) |
Mux |
Nebenkanal |
Min. | 30 | ||||
|
Nicht Nebenkanal |
Min. | 40 | ||||||
|
Verbesserungs-Hafen |
Min. | 15 | ||||||
| Demux |
Nebenkanal |
Min. | 30 | |||||
|
Nicht Nebenkanal |
Min. | 40 | ||||||
|
Verbesserungs-Hafen |
Min. | 15 | ||||||
|
Einfügungsdämpfung (DB) |
Kanal | Maximum. | 1,0 | 1,5 | 1,6 | 1,8 | ||
|
Verbesserung Hafen |
Maximum. | - | 1,2 | |||||
| Kräuselung im Durchlassbereich (DB) | Maximum. | 0,3 | ||||||
| Richtdämpfung (DB) | Min. | 50 | ||||||
|
Polarisations-Abhängigkeits-Verlust (DB) |
Maximum. | 0,15 | ||||||
|
Polarisations-Modus-Streuung (GD) ps |
Maximum. | 0,1 | ||||||
| Rückflussdämpfung (DB) | Min. | 45 | ||||||
| Faser-Art |
Kommendes SMF-28 mit 900mm losem Rohr |
|||||||
| Faser-Länge (M) | 1.0+/-0.1 | |||||||
| Energie-Behandlung (mW) | Maximum. | 500 | ||||||
| Funktionierender Temp. (°C) | -10~+70 | |||||||
| Speichertemp. (°C) | -40~+85 | |||||||
| Gehäuseabmessungen (Millimeter) | L44xW28xH26 | |||||||
Anmerkung:
1. Alle Spezifikationen umfassen den Effekt der Betriebstemperatur und alle Zustände der Polarisation.
2. Die Werte, die ohne Verbindungsstücke und Einfügungsdämpfungen für ein Verbindungsstückpaar bezogen werden, sind 0.20dB (typisch) und 0.30dB (maximal).
3. Faserlänge umfasst Gummistiefel und schließt Verbindungsstück aus.
Typisches IL über -40 zu 85C von 8ch CCWDM
Größen der Seiten:
CCWDM-Anwendung auf FTTA
Auftrags-Informationen:
| CCWDM8- | XXXX- | X | X | XX | X | X |
| Wellenlänge | Grad | Zopf-Art | Länge | Verbindungsstück | Paket | |
|
1471 1491 1611 |
P |
Faser 0=bare loses Rohr 1=900um 2=2mm Kabel 3=3mm Kabel |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
