Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | CWDM | Wellenlänge: | 1260~1620 verfügbar |
---|---|---|---|
Abstand: | 20Nm | Bandbreite: | +/-7.5nm |
Verbindungsstück: | FC/APC | Anwendung: | Rechenzentrum |
Markieren: | Mux FC APC CWDM,Passives CWDM-mux,Data Center passives CWDM |

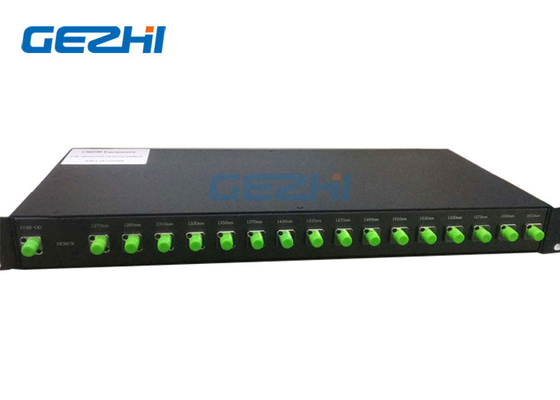

FC-/PCadapter CWDM mux
Die Wellenlängen-Abteilungs-Mehrkanalausrüstung (Verdrahtungshandbuch) ist die treibende Kraft hinter heutigen Netzen. Verdrahtungshandbuch-Kraftübertragungssysteme verwenden mehrfache Wellenlängen (Farben des Lichtes) um Informationen über einer einzelnen Faser zu transportieren. Jede Wellenlänge (Farbe) trägt ein einzelnes Signal, das nicht die anderen Wellenlängen (Farben) behindert. In den einfachen Ausdrücken: Verdrahtungshandbuch stellt virtuelle Fasern – die beste und einfachste Weise, die Faserkapazität zu multiplizieren her.
Einzelteil-Details:
Spezifikation:
Parameter | Kanal 4 | Kanal 8 | Kanal 16 | ||||
Mux | Demux | Mux | Demux | Mux | Demux | ||
Kanal-Wellenlänge (Nanometer) | 1270~1610 | ||||||
Mittelwellenlänge Genauigkeit (Nanometer) | ±0.5 | ||||||
Kanalabstand (Nanometer) | 20 | ||||||
Kanaldurchlassbereich (@-0.5dB Bandbreite (Nanometer) | >13 | ||||||
Einfügungsdämpfung (DB) | ≤1.0 | ≤2.5 | ≤4.5 | ||||
Kanal-Einheitlichkeit (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
Kanal-Kräuselung (DB) | 0,3 | ||||||
Isolierung (DB) | Angrenzend | N/A | >30 | N/A | >30 | N/A | >30 |
Nicht-angrenzend | N/A | >40 | N/A | >40 | N/A | >40 | |
Trägheits-Verlust-Temperatur-Empfindlichkeit (dB/℃) | <0> | ||||||
Wellenlängen-Temperatur-Verschiebung (nm/℃) | <0> | ||||||
Polarisations-abhängiger Verlust (DB) | <0> | ||||||
Polarisations-Modus-Streuung | <0> | ||||||
Richtdämpfung (DB) | >50 | ||||||
Rückflussdämpfung (DB) | >45 | ||||||
Höchstleistungs-Behandlung (mW) | 300 | ||||||
Opterating-Temperatur (℃) | -5~+75 | ||||||
Lagertemperatur (℃) | -40~85 | ||||||
Paketmaß (Millimeter) | L100 x W80 x H10L140 x W115 x H18 |
Spezifikation ändert möglicherweise ohne vorherige Ankündigung.
Oben sind Spezifikation für Gerät ohne Verbindungsstück.
Einrichtungs-Informationen
CWDM | XX | X | XX | X | X | XX |
Zahl von Kanälen |
Confi - guration |
1. Kanal | Faser-Art | Faser-Länge | In-/Outverbindungsstück | |
Kanal 04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 N=N-Kanal |
M=Mux D=Demux MD=Mux+Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
Faser 1=Bare loses Rohr 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC S=Specify |
