| Produktname: | 2x2 A optische Schalter | Wellenlänge: | 1260~1650nm |
|---|---|---|---|
| Steuerart: | Nicht-Verriegeln oder Verriegeln | Stromversorgung: | 3V oder 5V |
| Verbindungsstück: | Besonders angefertigt | Anwendung: | Kanalblockierung |
| Markieren: | Opto mechanischer Schalter 2x2A,Gerichteter Opto mechanischer Schalter des Bi,Bi-gerichtete mechanische LWL-Schalter |
||

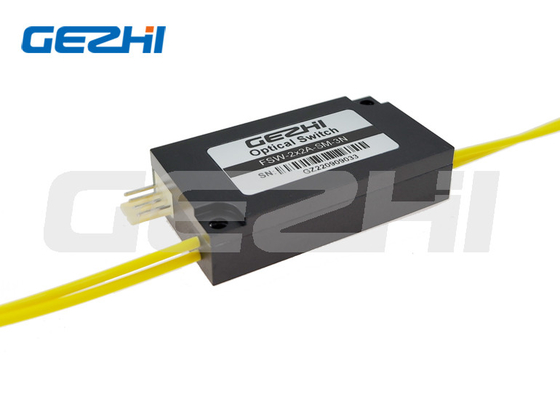

4 Stift-2x2A Opto-mechanische LWL-Schalter im Aluminiumflugschreiber
Die Opto-mechanischen LWL-Schalter 2x2A mit 4 Stiften in einem Aluminiumflugschreiber. Die 4 Opto-mechanischen LWL-Schalter der Stift 2x2A schließt optische Kanäle an, indem sie 2 ankommende optische Signale in 2 Ertragfasern umadressieren. Dieses ist unter Verwendung einer Opto-mechanischen Konfiguration erzielt und aktiviert über ein elektrisches Steuersignal. Die LWL-Schalter 2x2A mit niedriger Einfügungsdämpfung und hohes stablility und Zuverlässigkeit.
GEZHI-Photonikangebote die meisten erschwingliche Hochleistung Opto-mechanischen Faser-Optikschalter. Unsere mechanischen Faser-Optikschalter sind vor dem Versand geprüftes innerbetriebliches, zu garantieren, dass sie in der perfekten körperlichen und Arbeitsbedingung ankommen. Z.Z. umfasst Konfigurationen Überbrückung 1x1, 1x2, 2x2, 2x2-volle, Doppel-Konfigurationen 1x2, D2x2, 2x2A, 1x4, 1x8 und 4x4 für Monomode- oder Multimodefasern. GEZHI-Photonik kann kundengebundene Spezifikation von Opto-mechancial LWL-Schaltern anbieten.
|
Eigenschaften Kompaktbauweise, Miniaturgröße Niedriges Quergespräch, niedrige Einfügungsdämpfung Monomode- oder optionales in mehreren Betriebsarten |
Anwendungen Netzschaltung Modul und Integration |
Spezifikation von 2x2A Signal VCC LWL-Schaltern Bodens
|
Parameter
|
LWL-Schalter 4pins 2x2A | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,7 maximal: 1,0 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | v | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalter-Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Maß | Millimeter | (L) 30.0× (H) 12,8 ist Kundenbezogenheit 55.0× (W) verfügbar. | |
Opto-mechanische LWL-Schalter der Auftrags-Informations-4pins 2x2A
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optischer Weg von Opto-mechanischen LWL-Schaltern 4pins 2x2A
