| Produkt-Name: | LWL-Schalter 1X8 | Wellenlänge: | 850nm |
|---|---|---|---|
| Schnittstelle: | RS232 | Optische Energie: | 500mW |
| Verbindungsstück: | MPO und FC/UPC | Anwendung: | OXC |
| Markieren: | MPO-Verbindungsstück-MehrweglWL-Schalter,MehrweglWL-Schalter 850nm,LWL-Schalter RS232 in mehreren Betriebsarten |
||

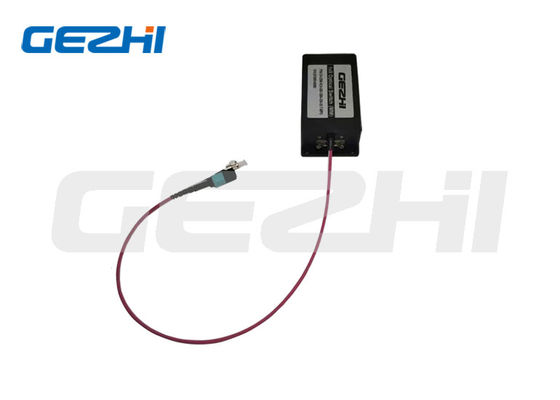

OSW-1x8 Millimeter 850nm MehrweglWL-Schalter in mehreren Betriebsarten mit MPO-Verbindungsstück
Der MehrweglWL-Schalter OSW-1x8 ist entworfen, um die forderndsten zugeschalteten Bedingungen des Dauerbetriebs ohne Ausfall, Langlebigkeit, Operation unter Schock-/Erschütterungsumwelt zu erfüllen und große Temperaturänderungen.
Eigenschaften
Hohe Stabilität, hohe Zuverlässigkeit
Epoxid-frei auf Strahlengang
Breiter Wellenlängenbereich
Niedriges Übersprechen
Anwendungen
OXC
OADM
System-Überwachung
R&D im Labor
MehrweglWL-Schalter GEZHI 1x8 ist eine ideale Komponente für OADM, OXC, Systemüberwachung und Schutz. Mit kompaktem Paket zu integrieren kann einfach sein, in ein System der optischen Nachrichtenübertragung mit hoher Dichte.
Spezifikation
| Parameter | Einheit | GZ-FSWM-1×N | |||
| Einfügungsdämpfung | DB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Art: 0,8 maximal: 1,0 | Art: 1,2 maximal: 1,5 | Art: 1,5 maximal: 1,8 | |||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260 | 1650 | ||
| Test-Wellenlänge | Nanometer | 850 / 1300 | 1310 / 1550 | ||
| Rückflussdämpfung | DB | MILLIMETER ≥ 30 INSPEKTIONS-≥ 50 | |||
| Übersprechen | DB | ≥ 55 | |||
| PDL | DB | ≤ 0,05 | |||
| WDL | DB | ≤ 0,25 | |||
| TDL | DB | ≤ 0,25 | |||
| Wiederholbarkeit | DB | ≤ ±0.05 | |||
| Haltbarkeit | Zyklen | ≥ 10 Million | |||
| Schaltzeit | Frau | ≤ 10 (Steuerschalterzeit von Nebenkanal) | |||
| Optische Energie | mW | ≤500 | |||
| Betriebstemperatur | ℃ | -20 | +70 | |||
| Lagertemperatur | ℃ | -40 | +85 | |||
| Relative Luftfeuchtigkeit | % | 5 | 95 | |||
| Maß | Millimeter | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifizierte ohne Verbindungsstück und fügt einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Einrichtungs-Informationen
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| Kanal | Faser-Art | Test-Wellenlänge | Rohr-Art | Faser-Länge | Verbindungsstück |
| 1 | 128 | Inspektion: Inspektion, 9/125 M5: Millimeter, 50/125 M6: Millimeter, 62.5/125 X: Andere |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: Andere |
90: 900um 20: 2.0mm 30: 3.0mm X: Andere |
05: 0.5m 10: 1.0m 15: 1.5m X: Andere |
OO: Kein FP: FC/PC Fa: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Andere |
