Produkt-Name: | LWL-Schalter 1x48 | Wellenlänge: | 1310&1550nm |
---|---|---|---|
Stromversorgung: | 12V | Schnittstelle: | RS232 |
Verbindungsstück: | COM: SC/APC OTH: LC/APC | Anwendung: | R&D im Labor |
Markieren: | Mehrwegwegewahl-Faser-LWL-Schalter,Faser-LWL-Schalter 1x48,mechanische LWL-Schalter LC APC |

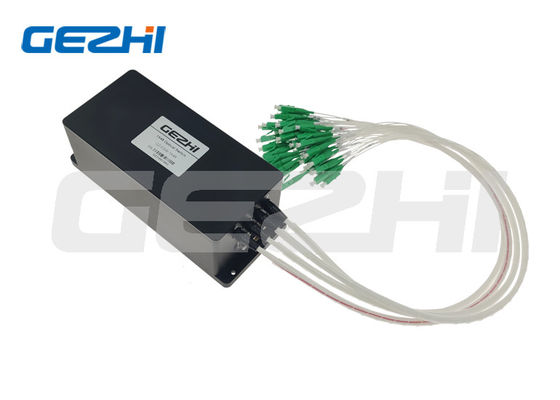

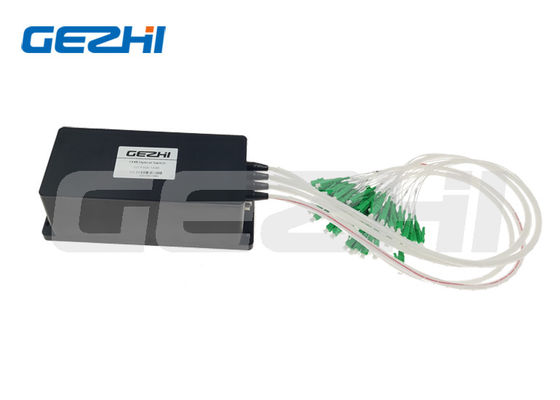

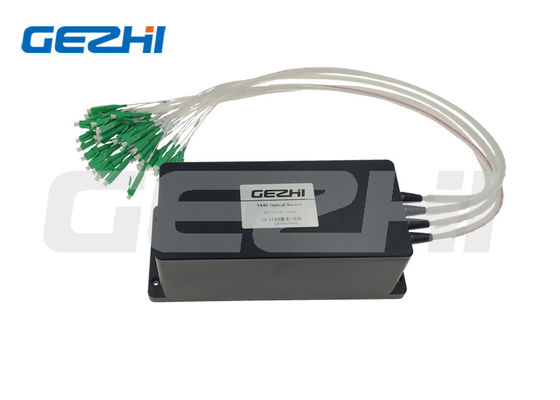

OSW-1x48 verlegendes LWL-Schalter 1x48 Mehrwegverbindungsstück Kanals LC/APC
Der MehrweglWL-Schalter OSW-1x48 ist entworfen, um die forderndsten zugeschalteten Bedingungen des Dauerbetriebs ohne Ausfall, Langlebigkeit, Operation unter Schock-/Erschütterungsumwelt zu erfüllen und große Temperaturänderungen. Es ist eine ideale Komponente für OADM, OXC, Systemüberwachung und Schutz. Mit kompaktem Paket zu integrieren kann einfach sein, in ein System der optischen Nachrichtenübertragung mit hoher Dichte.
Eigenschaften
Hohe Stabilität, hohe Zuverlässigkeit
Epoxid-frei auf Strahlengang
Breiter Wellenlängenbereich
Niedriges Übersprechen
Anwendungen
OXC
OADM
System-Überwachung
R&D im Labor
Spezifikation
Parameter | Werte |
Modell | GZ-FSW-1X48 |
Einfügungsdämpfung |
Art.: 0,5 DB Maximum: 0,8 DB |
Wellenlängenbereich | 1260~1650 Nanometer |
Test-Wellenlänge | 1310/1550 Nanometer |
Faser-Art | 9/125 um |
Rückflussdämpfung | DB ≥50 |
Übersprechen | ≥ 60 DB |
PDL | DB ≤0.05 |
WDL | DB ≤0.25 |
TDL | DB ≤0.25 |
Wiederholbarkeit | DB ≤0.02 |
Lebenszeit | >107 |
Schaltzeit | Frau ≤12 (Nebenkanal) |
Optikenergie | ≤500 mW |
Verbindungsstück |
Eingegebenes Verbindungsstück: 1 * SC/APC Ertragverbindungsstücke: 48 * LC/APC |
Steuermodus | RS232, DB-9 |
Arbeitsfähigkeits-Spg.Versorgungsteil | 12V/600 MA |
Produkt-Größe | 184 x 78 x 66 |
Betriebstemperatur | -20 ℃ zu ℃ +70 |
Lagertemperatur | -40 ℃ zu ℃ +85 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifizierte ohne Verbindungsstück und fügt einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Einrichtungs-Informationen
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
Kanal | Faser-Art | Test-Wellenlänge | Rohr-Art | Faser-Länge | Verbindungsstück |
1 | 128 | Inspektion: Inspektion, 9/125 M5: Millimeter, 50/125 M6: Millimeter, 62.5/125 X: Andere |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: Andere |
90: 900um 20: 2.0mm 30: 3.0mm X: Andere |
05: 0.5m 10: 1.0m 15: 1.5m X: Andere |
OO: Kein FP: FC/PC Fa: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Andere |
