Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Doppel-LWL-Schalter 2x2B | Wellenlänge: | 850nm |
|---|---|---|---|
| Steuern Sie Art: | Nicht-Verriegeln | Stromversorgung: | 5v |
| Verbindungsstück: | LC/UPC | Eigenschaft: | Ausgezeichnete Wiederholbarkeit |
| Markieren: | Faser-LWL-Schalter der Überbrückungs-2x2,Faser-LWL-Schalter der Überbrückungs-850nm,Optiknetz-Schalter der Faser-500mW |
||
Faser-LWL-Schalter 850nm Millimeter Doppel-Überbrückungs-2x2
GEZHI Photonics Co., Ltd's verdoppeln Faser der Überbrückungs-2x2, die LWL-Schalter entworfen ist, um Cross-connect und Überbrückungsfunktion zwischen Input und Ausgabekanälen zur Verfügung zu stellen. Seine Funktion an der Wellenlänge 850nm. (1260~1650nm, 780nm und kundengebundene Wellenlänge ist verfügbar. Sie bietet ausgezeichnete Wiederholbarkeit, Einfügungsdämpfung und einen breiten Betriebstemperaturbereich an.
|
Eigenschaften Niedrige Einfügungsdämpfung |
Anwendungen Redundanzschaltung Rekonfiguration und Wiederherstellung von Fasernetzen |
Spezifikation
| Modell | Einheit | GZ-FSW-D2x2B | |
| Operatingwavelength | Nanometer | 850±40/1300±40 | 1260~1620 |
| Wellenlänge | Nanometer | 850&1300 | 1310&1550 |
| Einfügungsdämpfung | DB | Art: 1,0 maximal: 1,5 | |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Quergespräch | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Spannung | v | 3,0 oder 5.0±0.5 | |
| Lebensdauer | Zeit | ≥107 | |
| Schalterzeit | Frau | ≤8 | |
| Energiebehandlung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 (Industrietyp ist verfügbar) | |
| Lagertemperatur | ℃ | -40~+85 | |
| Faserfarbe |
P1, P1: Schwarzes P2, P2: Rot P3, P3: Blaues P4, P4: Weiß |
||
| Größe | Millimeter | 27.0×12×8.2 | |
| Anmerkung: 1 innerhalb der Betriebstemperatur und des BESCHWICHTIGUNGSMITTELS. 2 ausschließende Verbindungsstücke. | |||
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

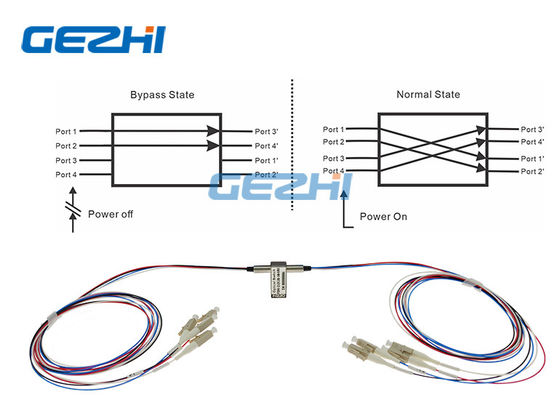

Optischer Weg

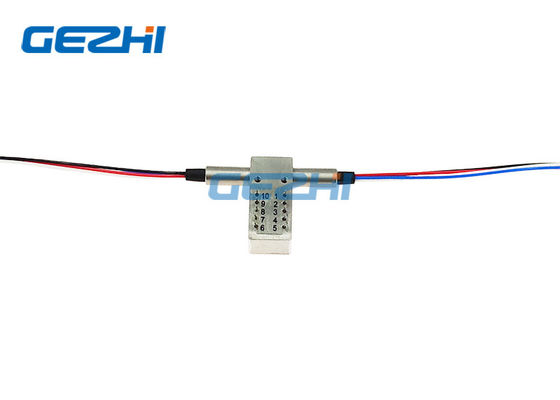

Stifte
| Art | Zustand | Pin-Definition | Energie | Bedingungsüberwachung | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Nicht-Verriegeln | P1- P3 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| P3-P3, P4-P4 | ||||||||||
| Verriegeln | P1- P3 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich |
|
