| Produktname: | Glasfaserschalter 4x4 | Eigenschaft: | Niedrige Einfügungsdämpfung |
|---|---|---|---|
| Wellenlänge: | 850nm | Stromversorgung: | 3V oder 5V |
| Steuern Sie Art: | Verriegeln oder Nicht-Verriegeln | Verbindungsstück: | LC/UPC oder besonders angefertigt |
| Markieren: | mechanischer Optikschalter der Faser-850nm,mechanischer Optikschalter der Faser-4x4,Upc-Verbindungsstück-Schalter aus optischen Fasern |
||

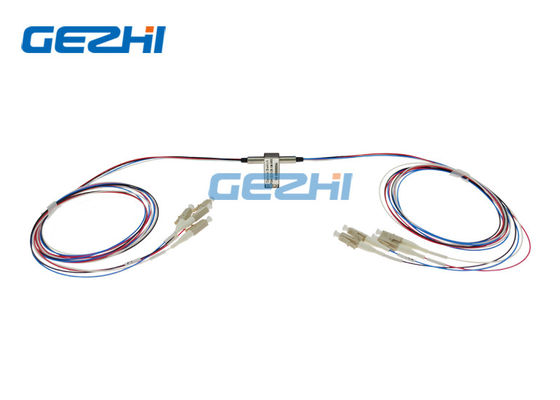

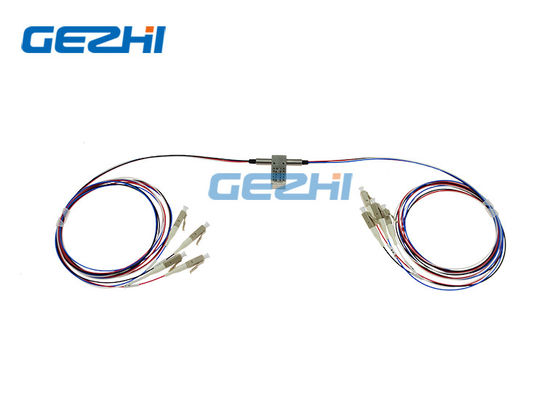

4x4 Industrietyp mechanischer Glasfaserschalter
Der 4x4 Industrietyp mechanischer Glasfaserschalter von GEZHI Photonics Co.,Ltd verwendet Faser-zufasertechnologie, um ultra niedrige Verluste und Übersprechen zu erzielen. Er ist Komponenten für 10 /1Gbps-Faser Gigabit Ethernet-Netze. Es ist für alle zugeschalteten Anwendungen des bidirektionalen Schutzes passend. Der industrielle Glasfaserschalter 4x4 stellt ausgezeichnete Leistung auf Ihrem Netz und Gruppen die Vorteile von kompakten und wettbewerbsfähigen Kosten zur Verfügung.
|
Eigenschaften Niedrige Einfügungsdämpfung Ausgezeichnete Wiederholbarkeit |
Anwendungen Redundanzschaltung Optischer Hinzufügen-Tropfenmehrfachkoppler Rekonfiguration und Wiederherstellung von Fasernetzen |
Spezifikation
| Modell | Einheit | GZ-FSW-D2x2 | ||
| Operatingwavelength | Nanometer | 850±40/1300±40 | 1260~1620 | |
| Wellenlänge | Nanometer | 850&1300 | 1310&1550 | |
| Einfügungsdämpfung | DB | Art: 1,2 maximal: 1,7 | ||
| Rückflussdämpfung | DB | MM≥30 SM≥50 | ||
| Quergespräch | DB | MM≥35 SM≥55 | ||
| PDL | DB | ≤0.05 | ||
| WDL | DB | ≤0.25 | ||
| TDL | DB | ≤0.25 | ||
| Wiederholbarkeit | DB | ≤±0.02 | ||
| Spannung | v | 3,0 oder 5.0±0.5 | ||
| Lebensdauer | Zeit | ≥107 | ||
| Schalterzeit | Frau | ≤8 | ||
| Energiebehandlung | mW | ≤500 | ||
| Betriebstemperatur | ℃ | -40~+85 | ||
| Lagertemperatur | ℃ | -40~+85 | ||
| Größe | Millimeter | 27.0×12×8.2 | 28.5×12.6×8.7 | |
| Anmerkung: 1 innerhalb der Betriebstemperatur und des BESCHWICHTIGUNGSMITTELS. 2 ausschließende Verbindungsstücke. | ||||
Stifte
| Art | Zustand | Optischer Weg | Elektroantrieb | Status-Sensor | ||||||
| D2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| Verriegeln | P1-P2, P3-P4 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| P1'-P2, P3'-P4 | ||||||||||
| B | P1-P4, P3-P2 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
| P1'-P4, P3'-P2 | ||||||||||
| Nicht-Verriegeln | P1-P2, P3-P4 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss | |
| P1'-P2, P3'-P4 | ||||||||||
| B | P1-P4, P3-P2 | |||||||||
Auftrags-Informationen
GZ-D2x2-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
