Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Rotes/blaues Verdrahtungshandbuch | Wellenlänge: | Rot/Blau |
|---|---|---|---|
| Hafen: | 1x2 | PackageLGX-Kassette: | Edelstahlrohr |
| Verbindungsstück: | FC/PC | Anwendung: | Verdrahtungshandbuch-Netz |
| Markieren: | Rotes Blau Verdrahtungshandbuch,Gerät c-Band-DWDM,Filter 1x2 Verdrahtungshandbuch |
||

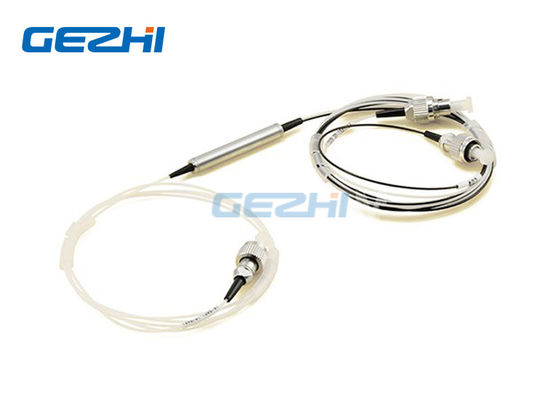

rotes/blaues Verdrahtungshandbuch-Filters C des Bandes DWDM Gerät 1x2
GEZHI DWDM roter/blauer Filter ist ein Dünnfilmfiltergerät. Es ist ein Dreihafengerät. Ein Hafen wird genannt das „Common.“ Die anderen zwei Häfen stellen das Rohr für die zwei Wellenlänge „Bänder“ zur Verfügung: das Rote (λ>1547 Nanometer) und das Blau (λ<1543 nm="">
| Eigenschaften | Anwendung |
|
|
Rotes/blaues Band-Filter DWDM DWDM rotes/blaues Band-Filter DWDM rotes/blaues Band-Filter mit
mit Edelstahlrohr mit Plastik-ASB-Kasten Paket 19" Bergpaket des Gestells 1RU
Gewöhnlich jedoch wird das Gerät als Zweiweg (d.h. bidirektional) Verdrahtungshandbuch benutzt. Ein Band wird zum allgemeinen Bein geschickt, während das andere Band vom allgemeinen Bein geliefert wird. (sehen Sie Beispieldiagramm), in einem DWDM-Modul, das einen roten/blauen Filter benutzt, wird ein Mux mit einem Demux kombiniert möglicherweise.
Zum Beispiel kombiniert das Mux DWDM-Kanäle im roten Band, während das Demux DWDM-Kanäle im blauen Band trennt. Unter Verwendung eines roten/blauen fillter kann man das Rot kombinieren übertragen Kanäle und die blauen Empfangskanäle auf eine einzelne Faser.
Einrichtungs-Informationen
| Wellenlänge | Paket-Spezifikt. | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| R-/B=Red/Bluewellenlänge |
1= Φ5.5mm×34mm 2= 90×20×10 Millimeter 3=100×80×10.5 Millimeter 4= 120×80×18 Millimeter 5=140×115×18 Millimeter 6=19“ 1U Rackmount X= andere |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Leistungsangaben
| Art | FWDM | ||
| Führen Sie Kanal-Wellenlänge | Nanometer | 1547~1561 (Rot) | 1530~1543.2 (Blau) |
| Reflexionskanal Wellenlänge | Nanometer | 1530~154.2 (Blau) | 1547~1561 (Rot) |
| Führen Sie Kanaleinfügungsdämpfung | DB | ≤0.60 | |
| Reflexions-Kanaleinfügungsdämpfung | DB | ≤0.40 | |
| Kanal-Kräuselung | DB | ≤0.3 | |
| Nebenkanalisolierung | DB | ≥30 | |
| Eilkanalisolierung | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Richtdämpfung | DB | ≥55 | |
| Rückflussdämpfung | DB | ≥50 | |
| Energie-Behandlung | mW | 300 | |
| Betriebstemperatur | ℃ | -5~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gehäuseabmessungen | Millimeter | φ5.5x34 | |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Einfügungsdämpfung umfasst nicht Verbindungsstück, jedes Verbindungsstück addiert Verlust 0.2dB.
3. Andere Wellenlänge kann auf die Anfrage des Kunden gemacht werden. Zum Beispiel L-Band R/B, C-/Lband.
Beispiel eines roten/blauen Verdrahtungshandbuchs in der bidirektionalen Verwendung.
