Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | 2CH-OADM-C-WE | Wellenlänge: | 1350&1510nm |
|---|---|---|---|
| Linie Art: | Westen und Ost Faser | Verbindungsstück: | customzied |
| Paket: | 100x80x10mm ABS-Kasten | Anwendung: | Verdrahtungshandbuch-Netz |
| Markieren: | optische 1510nm addieren Modul des Tropfen-OADM,Ein Modul der Faser-OADM,2 Kanal-Monomode--Schalter |
||

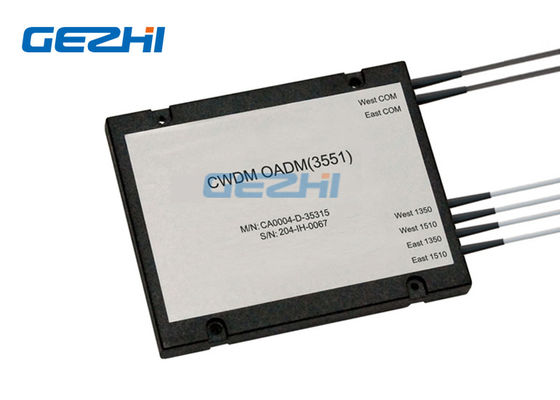

Eine optische Faser 2CH fügen u. Modul-Westen des Tropfen-OADM und Ost-BIDI-Getriebe hinzu
Optische Faser 2CH GEZHIS ein fügen u. Modul-Westen des Tropfen-OADM und Ost-BIDI-Getriebe mit CWDM wavelength1350nm und 1510nm hinzu. Die eine optische Faser 2CH addieren u. lassen OADM-Modul-Westen fallen und Ost-BIDI-Getriebe kombiniert Wellenlängenkanäle auf eine Lichtwellenleiterübertragungsfaser. Optische Gezhis eine Faser 2CH addieren u. lassen OADM-Modul-Westen fallen und Ost-BIDI-Getriebe werden in Verdrahtungshandbuch-Systemen für die Mehrkanalausrüstung benutzt, oder Entmultiplexierungsund Verlegungsfaseroptiksignal-, selektiv -hinzufügen und -c$falleneinzelperson oder Sätze Wellenlängenkanäle von einem CWDM strömen. Dieses optische 2CH fügen hinzu u. sind Modul des Rückgangs OADM in den Doppel-mit Seiten versehenen (Osten und nach Westen) Konfigurationen verfügbar, die bis zwei Wellenlängen auf einer Faser stützen.
|
Eigenschaften Einzelne Faserfunktion Niedrige Einfügungsdämpfung Doppel-mit Seiten versehener Osten und nach Westen Flexible OADM-Vernetzung Kein elektrischer Strom erfordert
|
Anwendungen Optisch fügen Sie hinzu und fallen Sie Telekommunikation Verdrahtungshandbuch-Netz Acess-Netz Fernnetze
|
Spezifikation
|
Parameter |
Einheit |
2CH CWDM OADM | ||
| Fügen Sie hinzu | Tropfen | |||
| Kanal-Wellenlänge | Nanometer | 1350 und 1510nm | ||
|
Mittelwellenlänge Genauigkeit |
Nanometer | ±0.5 | ||
| Kanalabstand | Nanometer | 20 | ||
|
Kanaldurchlassbereich (@-0.5dB Bandbreite |
Nanometer | >15 | ||
| Einfügungsdämpfung | DB | <>0,9 | <>0,9 | |
| Kanal-Kräuselung | DB | 0,3 | ||
|
Isolierung |
Angrenzend | DB | >30 | |
| Nicht-angrenzend | DB | >40 | ||
|
Trägheits-Verlust-Temperatur Empfindlichkeit |
dB/℃ |
<0> |
||
|
Wellenlängen-Temperatur Verschiebung |
Nanometer ℃ |
<0> | ||
|
Polarisations-Abhängiger Verlust |
DB | <0> | ||
|
Polarisations-Modus Streuung |
DB | <0> | ||
| Richtdämpfung | DB | >50 | ||
| Rückflussdämpfung | DB | >45 | ||
| Höchstleistungs-Behandlung | mW | 300 | ||
| Opterating-Temperatur | ℃ | -20~+70 | ||
| Lagertemperatur | ℃ | -40~85 | ||
| Paketmaß | Millimeter | L100x80x10 | ||
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert mit Verbindungsstück
Zeichnen
Westen und Osten 2Channel CWDM OADM auf einzelner Faser
Sie lässt den einzelnen Kanal fallen und addiert dass die gleiche Kanalrückseite auf die Netzfaser in Doppel-mit Seiten versehenem Getriebe.
21 Kanal 1350nm und 1510nm CWDM fügen hinzu u. Tropfenmehrfachkoppler für OSTEN und WESTEN für bidirektionale Datenübertragung über einzelnen Fasern.
Der optische Kanal 2 addieren Tropfen-Mehrfachkopplerwesten und die Ostfilterkaskade
2 Mehrfachkoppler-Modul fügen des Kanal-OADM hinzu und des Tropfen-1350&1510nm Westen und einzelne Ostfaser
