Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | 1CH CWDM OADM | Wellenlänge: | 1350nm |
---|---|---|---|
Linie Art: | Ein Faserwesten und Ost | Verbindungsstück: | IN&OUT: SC/UPC, OTH: LC/UPC |
Paket: | ABS-Kasten: 100x80x10mm | Anwendung: | Greifen Sie auf Netz zu |
Markieren: | optische 1350nm addieren Tropfenmehrfachkoppler,1 Kanal oadms,das optische oadm 1CH addieren Tropfenmehrfachkoppler |

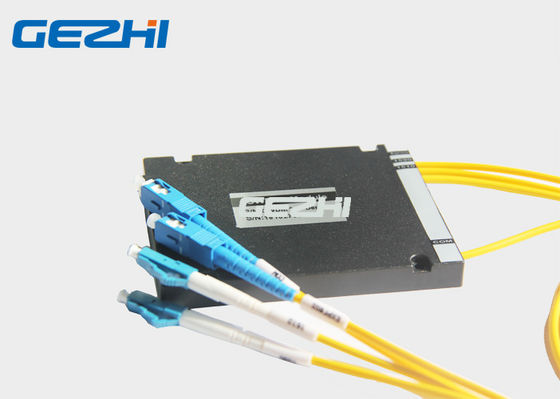

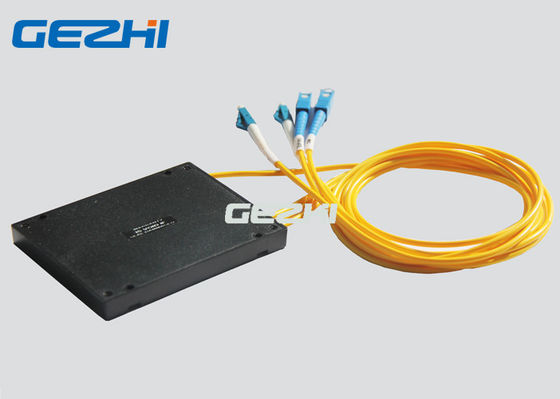

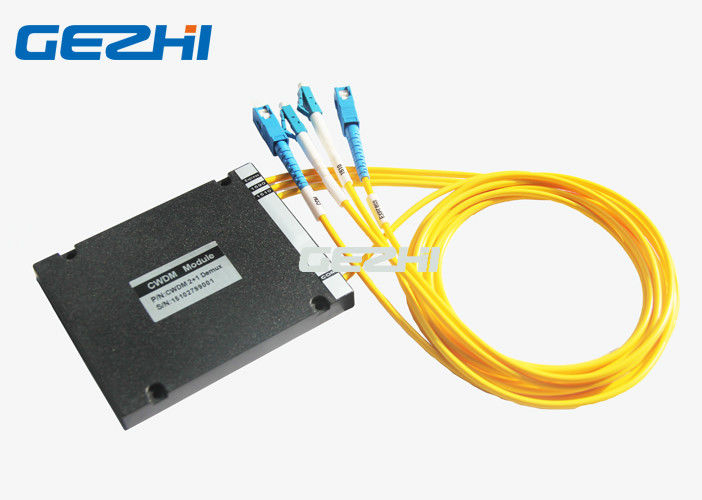

1 Mehrfachkoppler-Modul des Kanal-OADM fügen hinzu und Westen und Osten des Tropfen-1350nm
OADM-Mehrfachkoppler-Modul GEZHIS fügen hinzu und Westen und Osten des Tropfen-1350nm mit 1 Kanal CWDM wavelength1350nm. Das 1 Mehrfachkoppler-Modul des Kanal-OADM addieren und lassen Westen 1350nm fallen und Osten kombiniert Wellenlängenkanäle auf eine Lichtwellenleiterübertragungsfaser. Gezhis addieren 1 Mehrfachkoppler-Modul Kanal-OADM und lassen Westen 1350nm fallen und Osten werden in Verdrahtungshandbuch-Systemen für die Mehrkanalausrüstung verwendet, oder Entmultiplexierungsund Verlegungsfaseroptiksignal-, selektiv -hinzufügen und -c$falleneinzelperson oder Sätze Wellenlängenkanäle von einem CWDM strömen.
Eigenschaften
Niedrige Einfügungsdämpfung
Doppel-mit Seiten versehener Osten und nach Westen
Kein elektrischer Strom erfordert
Flexible OADM-Vernetzung
Anwendungen
Optisch fügen Sie hinzu und fallen Sie
Zelluläre Anwendung
Telekommunikation
Acess-Netz
Verdrahtungshandbuch-Netz
Spezifikation
Parameter |
Einheit |
1CH CWDM OADM | ||
Fügen Sie hinzu | Tropfen | |||
Kanal-Wellenlänge | Nanometer | 1350nm | ||
Mittelwellenlänge Genauigkeit |
Nanometer | ±0.5 | ||
Kanalabstand | Nanometer | 20 | ||
Kanaldurchlassbereich (@-0.5dB Bandbreite |
Nanometer | >13 | ||
Einfügungsdämpfung | DB | <>0,6 | <>0,6 | |
Kanal-Kräuselung | DB | 0,3 | ||
Isolierung |
Angrenzend | DB | >30 | |
Nicht-angrenzend | DB | >40 | ||
Trägheits-Verlust-Temperatur Empfindlichkeit |
dB/℃ |
<0> |
||
Wellenlängen-Temperatur Verschiebung |
Nanometer ℃ |
<0> | ||
Polarisations-Abhängiger Verlust |
DB | <0> | ||
Polarisations-Modus Streuung |
DB | <0> | ||
Richtdämpfung | DB | >50 | ||
Rückflussdämpfung | DB | >45 | ||
Höchstleistungs-Behandlung | mW | 300 | ||
Opterating-Temperatur | ℃ | -20~+70 | ||
Lagertemperatur | ℃ | -40~85 | ||
Paketmaß | Millimeter | L100x80x10 |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert mit Verbindungsstück
Zeichnen
Westen und Osten 1Channel CWDM OADM auf einzelner Faser
Sie lässt den einzelnen Kanal fallen und addiert dass die gleiche Kanalrückseite auf die Netzfaser in Doppel-mit Seiten versehenem Getriebe.
1 Kanal 1350nm CWDM fügen hinzu u. Tropfenmehrfachkoppler für OSTEN und WESTEN für bidirektionale Datenübertragung über einzelnen Fasern.
1 optischer Kanal addieren Tropfen-Mehrfachkopplerwesten und die Ostfilterkaskade
1 Mehrfachkoppler-Modul des Kanal-OADM fügen hinzu und des Tropfen-1350nm Westen und einzelne Ostfaser
