1U Faser-LWL-Schalter des 19 Zoll-Gestell-Berg-multi Kanal-1x16


LWL-Schalter 1U 19" der Mehrkanal-Faser-1x16 Rahmen RackMount


GEZHI-Faser-LWL-Schalter bieten multi Kanal bis zu 16port mit schneller Schaltzeit, hoher Qualität und niedriger Einfügungsdämpfung an. Diese Mehrkanal-Gestell-Bergart LWL-Schalter der Faser 1x16 ist ein Funktionsgerät, das, den optischen Weg steuernd und schaltend. Seine Dose gesteuert über den Hafen RS232, Ethernet-Anschluss und Auto gescannt auf bestimmter Frequenz oder vom Vorderteil manuell vorgewählt. Die LWL-Schalter der Mehrkanal-Faser-1x16 19" Rackmount 1U verwendet Testsystem im aus optischen Fasern für Glasfaser und seinen Außenkabeltest, Teiltest und Sensor-Überwachungsanlage der Multistelle optische.

Eigenschaften

LED-Anzeigefeld. Sichtanzeige, bequeme Bedienung.
Fernverwaltung des Steuer-RS232 und Ethernet-
Kanal und Zeitabstand des selbstsuchenden Lesens können gegründet werden.

Niedrige Einfügungsdämpfung, schnelle Schaltung
SerialNet, hohe Zuverlässigkeit, hohe Stabilität

Transparentes Getriebesignal. Hohe Stabilität und Zuverlässigkeit.


Anwendungen

Automatisches Maß
Kabel-Überwachung und Instandhaltungssystem

FITL

Optisches Netz-Fernüberwachung

Spezifikation



Parameter	Einheit	Indikatoren
Kanal nein.		1xN (N≤16)
Wellenlängenbereich	Nanometer	1260~1650
Prüfen Sie Wellenlänge	Nanometer	1310/1550
Einfügungsdämpfung	DB	Art: ≤0.8dB, maximal: DB ≤1.5
Wiederholbarkeit	DB	≤ ±0.02
Rückflussdämpfung	DB	≥ 45
Übersprechen	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,1
Optikenergie	mW	≤ 500
Schaltzeit	Frau	Frau ≤10 (Steuerschalterzeit von Nebenkanal)
Faser-Art		Inspektion (9/125um)
Verbindungsstück		FC/PC, FC/APC



Überwachungs-Hafen		RJ45, RS-232
Arbeitsfähigkeits-Spg.Versorgungsteil (Stecker-artig)	V	Wechselstrom: 85~ 265 (50/60Hz)
Leistungsaufnahme	W	< 10
Betriebstemperatur	℃	-5 | 55
Größe	Millimeter	1U: 483 x 250 x 45



Zu erklären Platte:

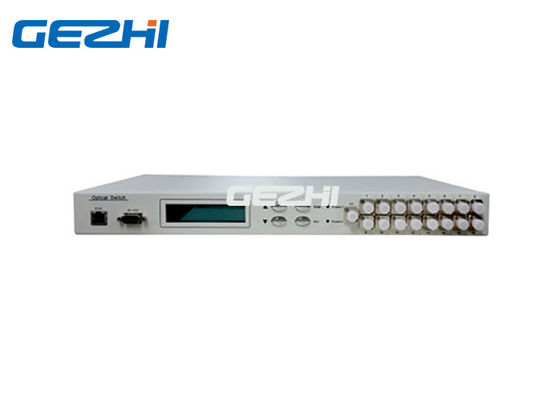

Vorderteil




◆ RJ45: Kommunikationsnetzmanagementschnittstelle;

◆ RS-232: Serielle Schnittstelle Rs-; SerienRS232 kommunikationsschnittstelle;

◆ LCD: Geräte, die Informationen direkt anzeigen;

◆ ▲: Schlüssel, zum hochzuschieben; ▼: Schlüssel, zum sich nach unten zu bewegen; Kommen Sie herein: Zu bestimmen Schlüssel;


ESC: Zu annullieren Schlüssel.

◆ Energie: Energielicht; Fehler: Problemlampe;

◆ COM, 1~16: Faserschnittstelle;

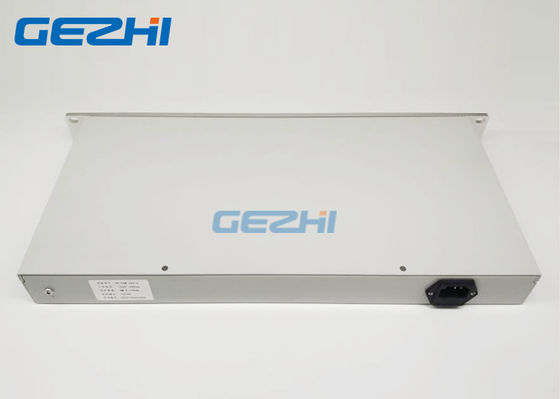

Rückplatte



◆ Wechselstrom: 85~265V: Netzanschlusskabelschnittstelle;

◆ AN/AUS: Hauptschalter der Stromversorgung;
